工业传感配套用蓝色钣金防护盒结构

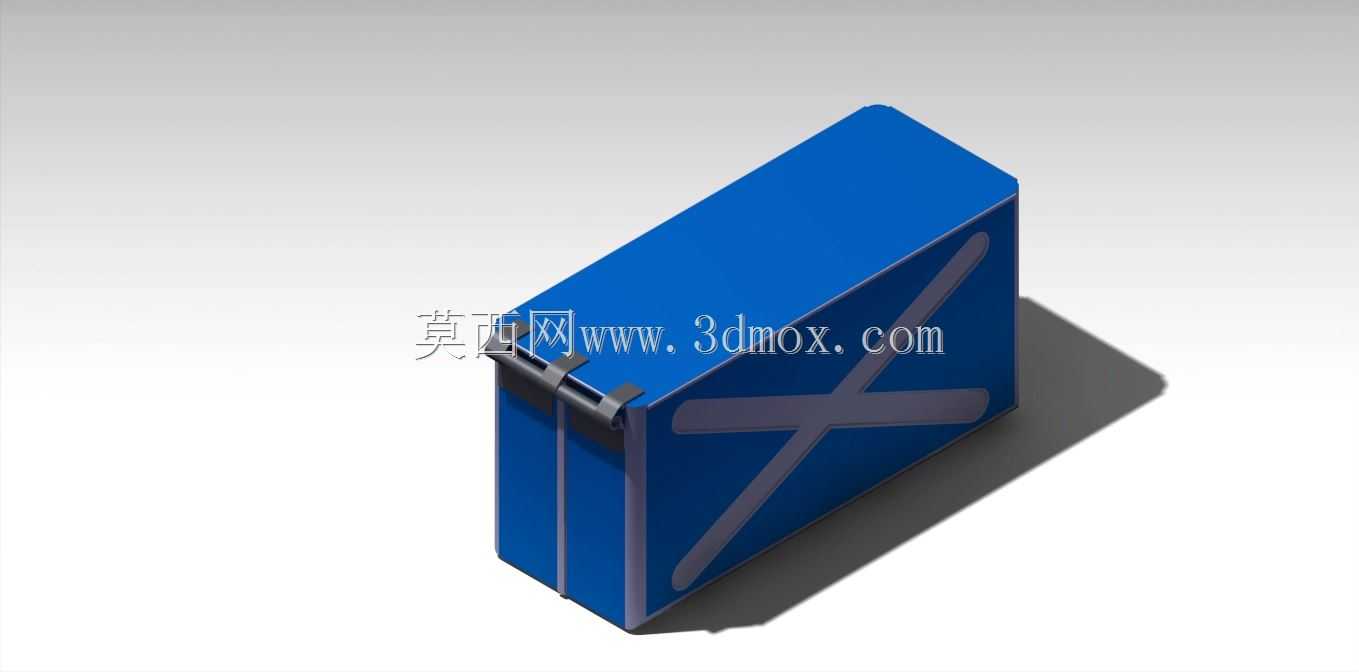

　　这款钣金防护盒主要面向工业传感检测场景的元器件封装需求，在自动化产线的光电传感、接近传感模块外置安装场景中，可作为核心防护承载结构，隔绝车间内的切削液飞溅、金属粉尘剐蹭以及轻度外力磕碰对内部传感元件的损伤。从实际使用场景来看，这类钣金盒常被安装在输送线侧方支架、机床加工工位旁的检测点位，或是户外工况下的传感采集节点，需要兼顾结构强度与安装适配性，因此设计阶段优先采用了等厚薄钢板折弯成型的工艺路线，整体为规整的长方体腔体结构，没有多余的外凸异形结构，能最大程度压缩安装占用空间，适配狭窄的设备间隙安装需求。

　　结构设计上，盒体侧边采用一体折弯工艺成型，减少了拼接焊缝的数量，既提升了腔体的整体结构刚性，也能避免拼接缝隙带来的粉尘、液体渗入风险，盒体正面的X型加强筋结构并非装饰设计，而是针对薄钣金件大平面易产生形变的问题做的强化处理，当盒体受到侧向挤压或是安装紧固力过大时，加强筋可分散平面受力，避免盒体凹陷挤压内部的传感电路板与接线端子。盒体端部的卡扣式锁合结构，替代了传统的螺丝固定端盖，日常维护时无需额外工具即可快速开盖完成内部元件的调试与更换，同时卡扣配合处预留了密封胶条的安装槽位，有防水防尘需求的场景可加装胶条提升防护等级。

　　安装边界方面，盒体背部预留了两个标准的安装固定孔位，孔距适配工业通用的C型铝型材安装槽尺寸，既可以通过螺栓直接固定在型材支架上，也能搭配抱箍固定在圆管类支架上，适配不同现场的安装条件。盒体内部的腔体尺寸预留了常规传感模块的接线冗余空间，内置的电路板安装柱高度统一，可直接固定通用尺寸的PCB板，无需额外做结构改制。盒体的边角处均做了小半径的折弯圆角处理，避免安装维护过程中锐边划伤操作人员，同时也能减少应力集中，提升钣金件的抗疲劳强度，在长期受设备振动影响的工况下，不会出现边角开裂的问题。从钣金加工的工艺性来看，整个盒体的折弯工序均为90度标准折弯，无需特殊成型模具，普通数控折弯设备即可完成加工，板材下料采用激光切割工艺，孔位与外形的精度可控制在0.1mm以内，能保证批量生产时的装配一致性，降低后期装配的调校成本。
