工业级FPV视觉采集相机结构设计

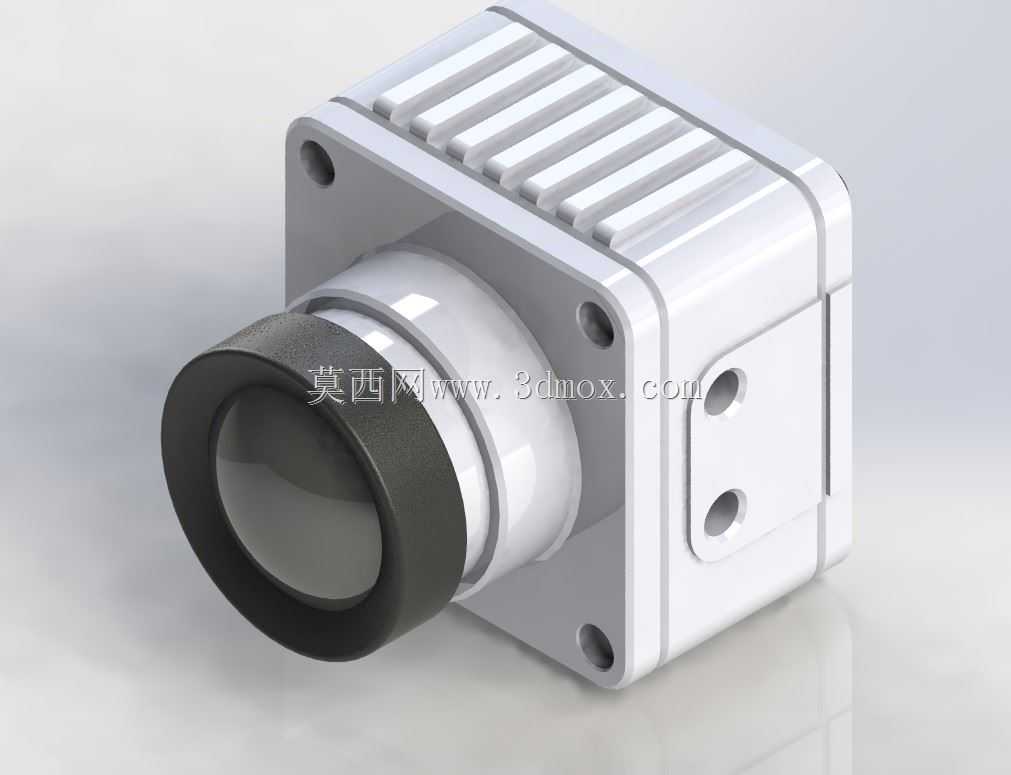

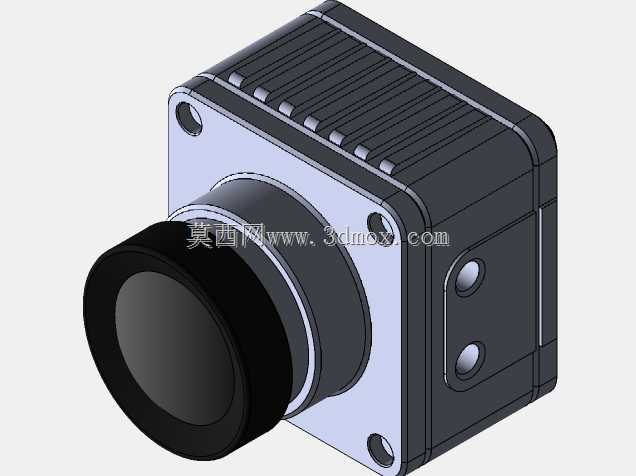

　　这款视觉采集设备的结构设计，首先围绕工业FPV场景的实际使用需求展开，常见于自动化产线视觉定位、移动机器人导航、远程设备操控的图像采集环节，核心作用是将采集到的实时光学信号转化为可传输的电信号，为后端控制系统提供视觉判断依据。从结构布局来看，前端采用带防滑纹理的调焦镜筒设计，镜筒与主体壳体通过精密螺纹配合，可根据实际物距调整镜头焦距，保证不同安装距离下的成像清晰度，镜筒外圈的橡胶圈既可以增加手动调焦时的摩擦力，也能在轻微磕碰时起到缓冲作用，避免镜头光轴偏移。主体壳体采用带散热鳍片的一体化结构，上表面的平行鳍片设计并非装饰，是考虑到设备长时间连续工作时，内部感光芯片、处理电路会产生持续热量，鳍片结构可以增大壳体与空气的接触面积，

　　通过自然对流带走热量，无需额外加装散热风扇，既降低了设备运行噪音，也避免了风扇进灰带来的维护问题，壳体材质选用导热性较好的工程塑料，兼顾重量控制与散热需求。安装接口部分，前端设计了带四个安装孔的方形法兰，法兰面与镜头光轴保持严格的垂直公差，安装孔位采用对称布局，可适配不同方向的安装需求，不管是正装、侧装还是倒装，都能保证镜头光轴与安装基准面的位置精度，避免安装偏差带来的视场偏移。壳体侧面预留了两个定位孔，可用于安装固定支架或者外接航插，方便不同工况下的走线与固定。设计过程中充分考虑了设备的安装边界，整体外形为方正结构，没有突出的异形结构，在多设备并排安装的场景下，可以紧密排布节省安装空间，

　　法兰安装孔的位置距离壳体边缘预留了足够的螺丝锁紧空间，使用常规内六角扳手即可完成安装操作，不需要特殊工具。镜头部分的突出长度经过反复校核，既保证了足够的焦距调整行程，也不会因为镜头过长导致安装时与其他设备产生干涉，壳体的边角都做了圆角过渡处理，避免安装调试过程中划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力。内部结构上，感光芯片的安装基准与法兰安装面保持平行，保证成像面与安装基准的位置精度，电路部分通过定位柱固定在壳体内部，避免震动导致的接插件松动，后盖与主体采用卡扣加螺丝的双重固定方式，既方便后期维护拆解，也能保证壳体的密封性能，减少粉尘进入内部影响成像质量。
