车床用手动顶紧尾座结构设计

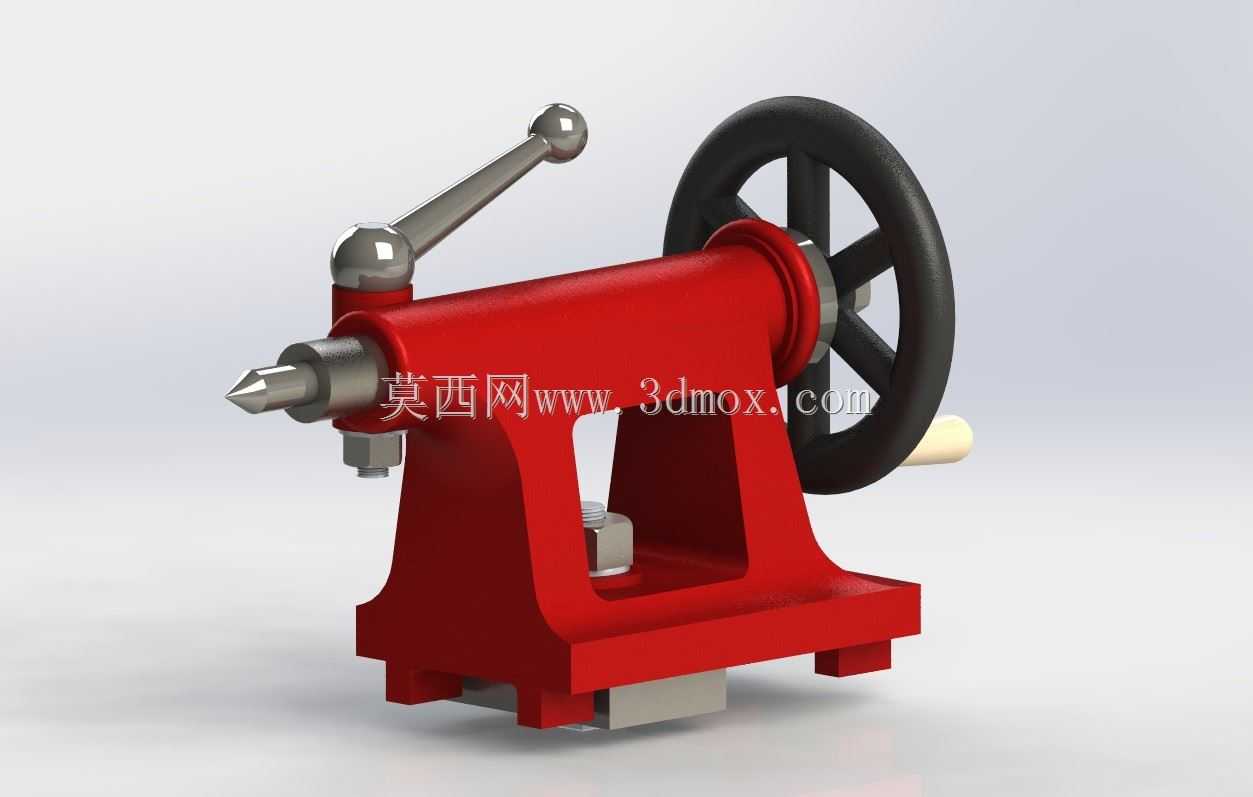

　　这款尾座是卧式车床、小型外圆磨床等回转加工设备的核心配套部件，主要用于轴类、盘类工件装夹过程中，配合主轴卡盘完成工件的轴向顶紧定位，抵消切削过程中产生的径向切削力与轴向窜动，保障长轴类工件加工时的回转同轴度，避免工件因悬臂过长出现振刀、让刀甚至飞出的安全隐患。在实际车间加工场景中，尾座的安装基准直接决定了长轴件的加工精度，其底座采用与机床床身导轨匹配的定位凸台结构，可沿床身导轨轴向滑移调整位置，适配不同长度规格的工件装夹需求，调整到位后通过底座下方的压紧螺栓实现与床身的刚性锁固，避免重切削工况下出现位移偏移。从功能结构来看，该尾座采用手动轮驱动的丝杠进给结构，手轮通过平键与进给丝杠刚性连接，转动手轮即可带动内部丝杠螺母副传动，

　　驱动顶尖套筒沿尾座本体的内孔做轴向直线进给，实现顶尖对工件中心孔的顶紧与退回操作；套筒侧面设置有锁紧手柄，当顶尖顶紧工件达到合适预紧力后，扳动锁紧手柄即可通过内部的夹紧块抱死套筒，防止切削过程中套筒受轴向反作用力出现回退，保障装夹可靠性。设计过程中，尾座本体采用C型拱式铸造结构，在保证整体刚性的前提下尽可能降低结构自重，本体内部预留丝杠安装空腔，同时在套筒安装孔处设计有加长导向段，提升套筒进给的直线度，避免顶尖伸出过长时出现低头偏斜；顶尖采用标准莫氏锥孔安装结构，可根据加工需求更换固定顶尖、回转顶尖、钻夹头等不同功能附件，拓展尾座的钻孔、铰孔等加工能力。安装边界方面，尾座底座的导轨定位面宽度、

　　凸台尺寸与对应型号机床的床身导轨参数完全匹配，顶尖中心高与机床主轴中心高保持严格同轴，套筒的最大伸出行程覆盖常规轴类工件的顶紧行程需求，手轮的操作半径设置符合人体工程学要求，操作人员站在机床操作位即可轻松完成进给、锁紧操作，无需额外探身或借助辅助工具。日常使用中，尾座的套筒导向面、丝杠螺母副需要定期加注润滑脂，减少进给过程中的磨损，锁紧机构的夹紧块需要定期检查磨损量，避免出现锁不紧、打滑的问题，保障长期使用的精度保持性。
