刀头成形机装配结构三维设计

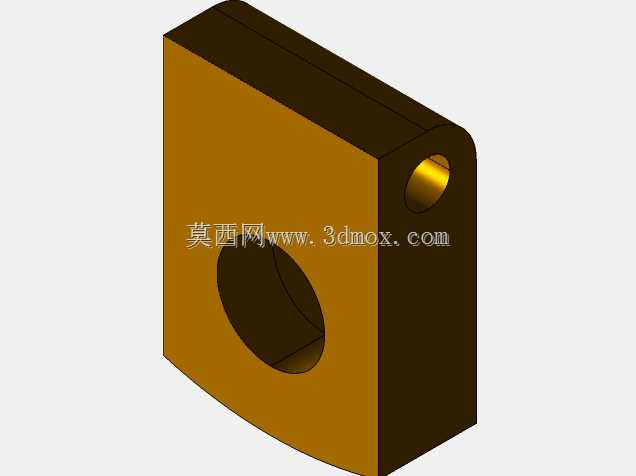

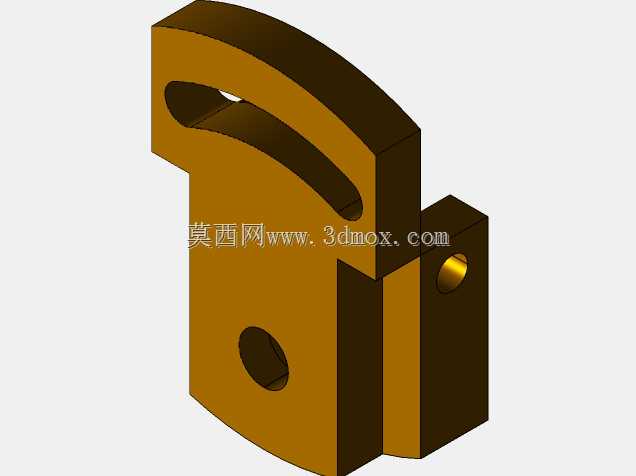

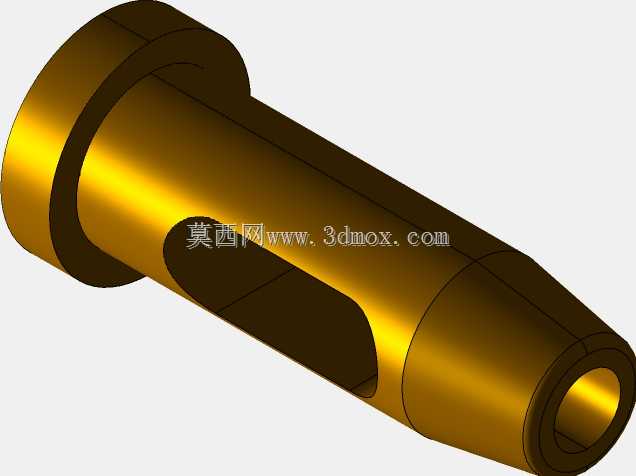

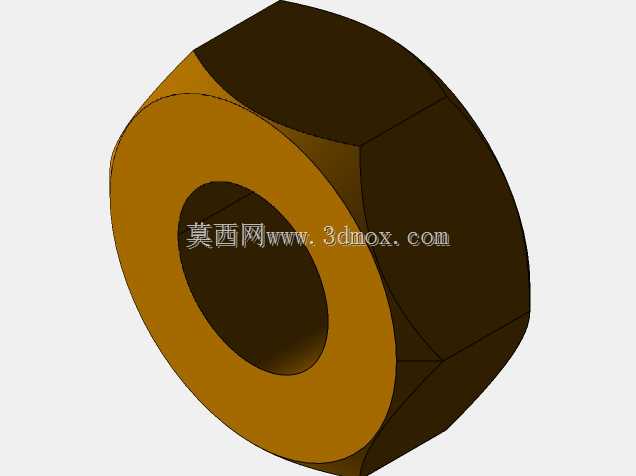

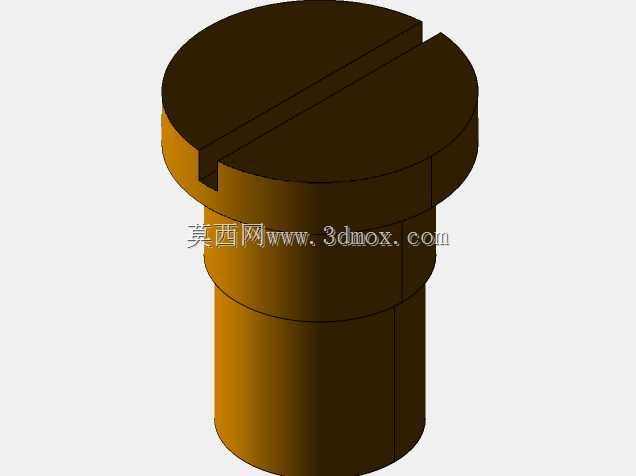

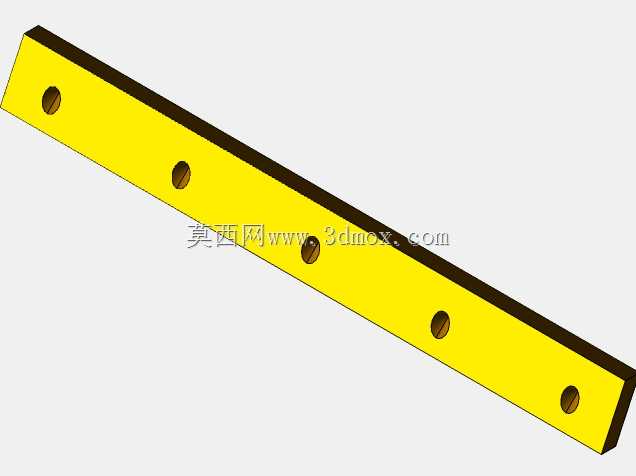

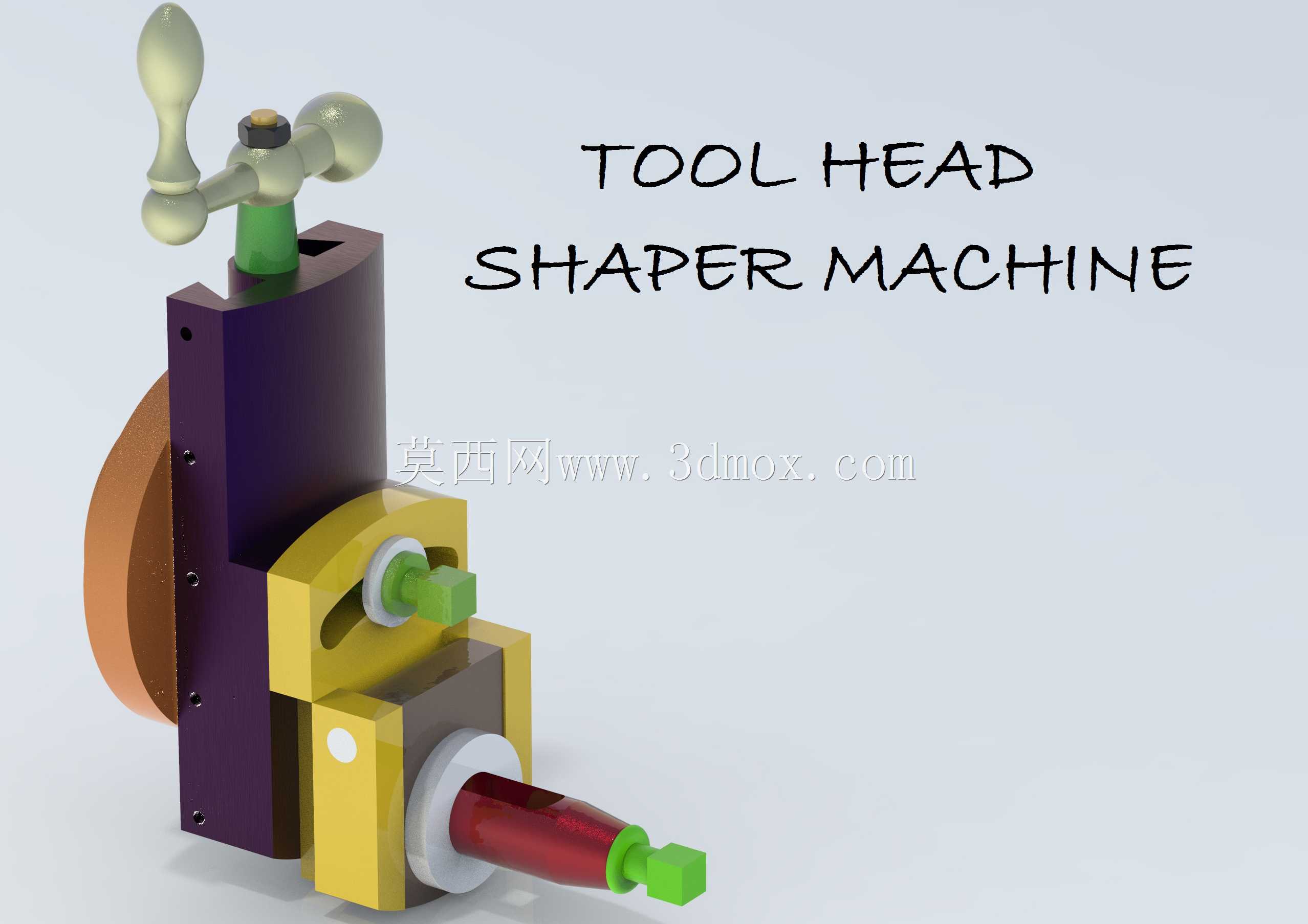

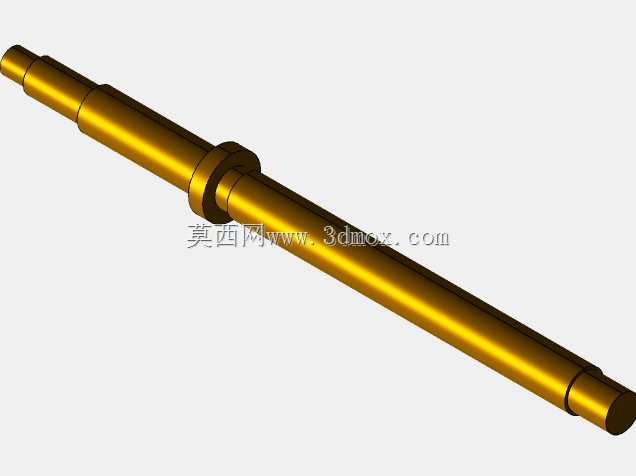

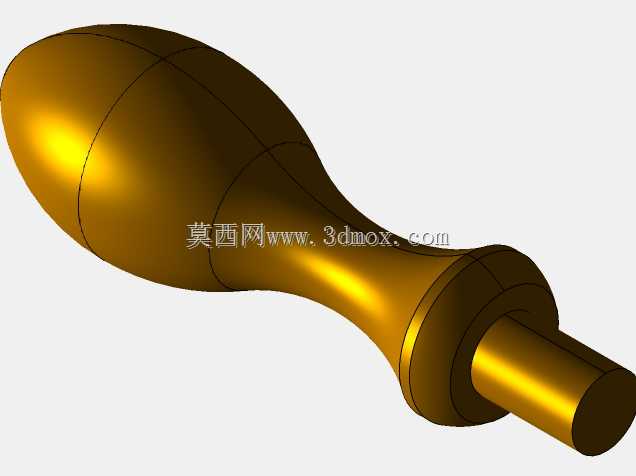

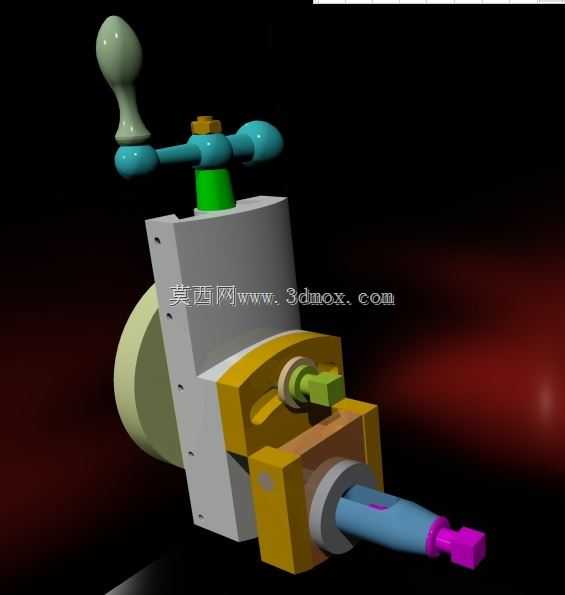

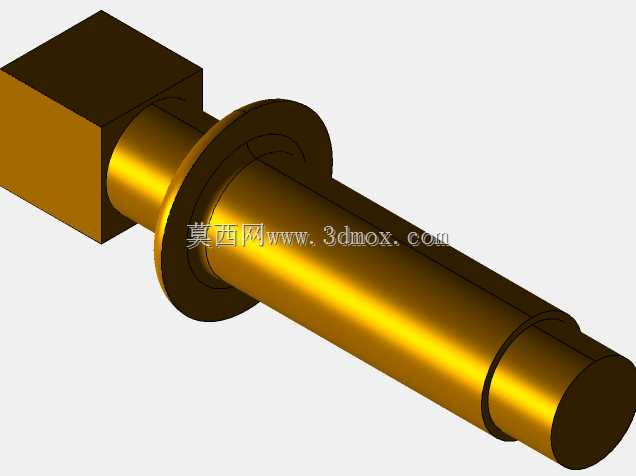

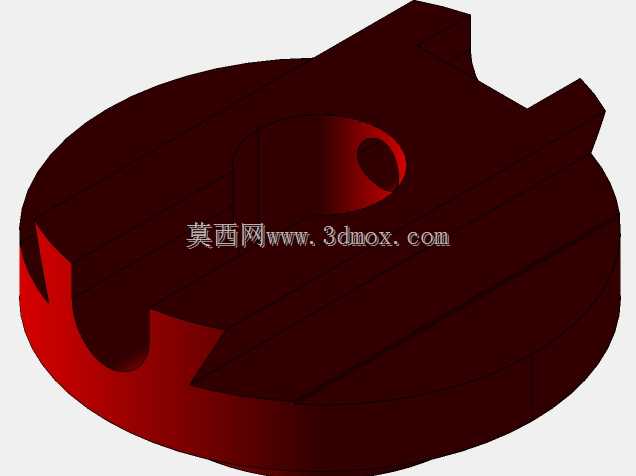

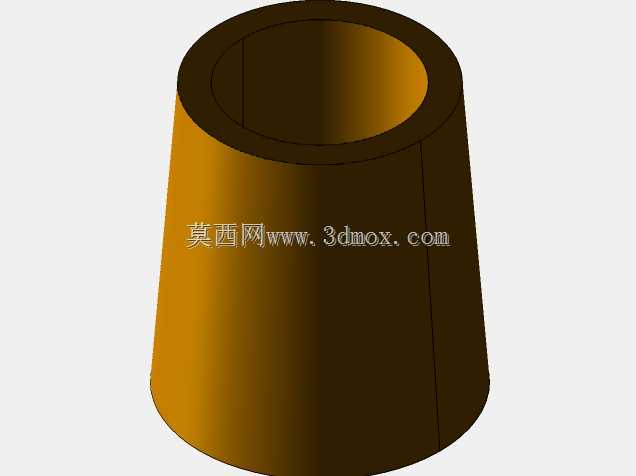

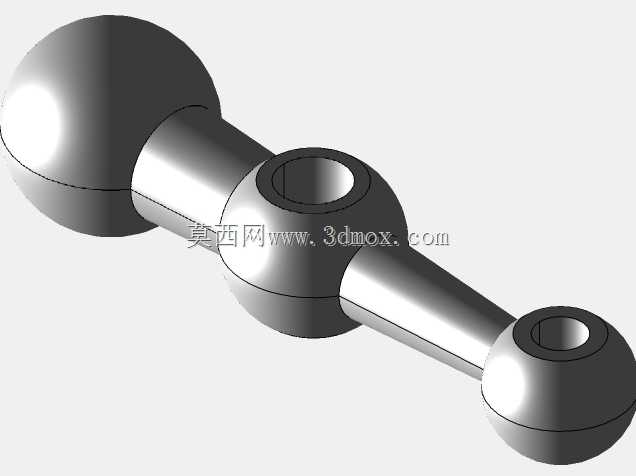

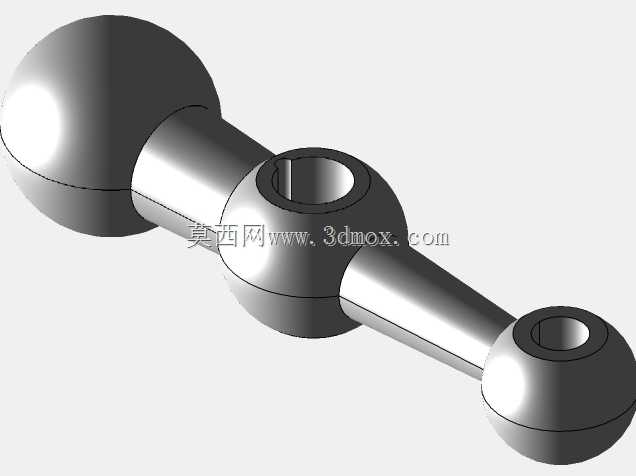

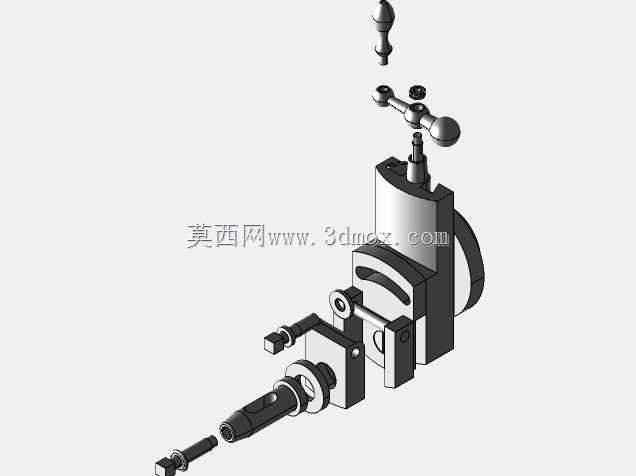

　　在金属切削加工的工装配套场景里，刀头成形机是用于非标定制刀具刃部预成形加工的专用工装设备，主要服务于小型刀具修磨车间、五金工具生产班组的小批量刀头加工需求，可替代传统手工打磨的低效作业模式，保障刀头成形角度的一致性。从结构设计逻辑来看，整套机构采用立式分层堆叠的装配思路，底部基座承担整体承重与安装定位功能，基座上预留的安装孔位可直接适配常规钳工工作台的T型槽固定需求，整体安装边界控制在小型工装的常规尺寸范围内，无需额外浇筑设备基础，普通车间工位即可完成布设。中部的进给调节模块采用燕尾槽配合锁紧手柄的结构，操作人员可通过顶部的双球头手柄快速调整滑台的进给行程，滑台行程范围覆盖常规小型车刀、刨刀刀头的成形加工长度，

　　锁紧机构采用偏心压块结构，扳动手柄即可完成滑台位置锁止，避免加工过程中出现位移偏差。侧向的成形执行端配套有角度可调的刀架安装位，可根据不同刀头的成形角度需求调整靠模位置，靠模与待加工刀头的接触面采用硬质合金镶件设计，减少长期使用后的磨损量，保障成形精度的稳定性。传动部分采用手动进给的动力输入方式，无需外接电源或气源，适配没有动力配套的临时加工工位，进给手轮的阻尼经过调校，转动过程无卡顿空程，操作人员可精准控制进给量，避免单次进给量过大造成刀头退火或崩损。整套机构的各零部件装配关系清晰，相邻运动部件之间预留有合理的配合间隙，既不会因间隙过大出现加工抖动，也不会因间隙过小出现运动卡滞，日常维护时仅需定期在滑动配合面加注润滑脂即可，

　　无需复杂的拆解保养。在实际使用过程中，操作人员只需将待加工的刀头毛坯固定在夹持座上，调整好靠模角度与滑台行程，转动进给手轮即可带动成形磨头或靠模完成刀头的轮廓成形，加工完成后松开锁紧手柄即可取下成品刀头，单工位加工效率相比手工打磨提升三倍以上，且加工出的刀头轮廓一致性偏差可控制在小范围内，满足常规切削加工的刀具精度要求。
