手动杠杆驱动两片式对焊球阀结构设计

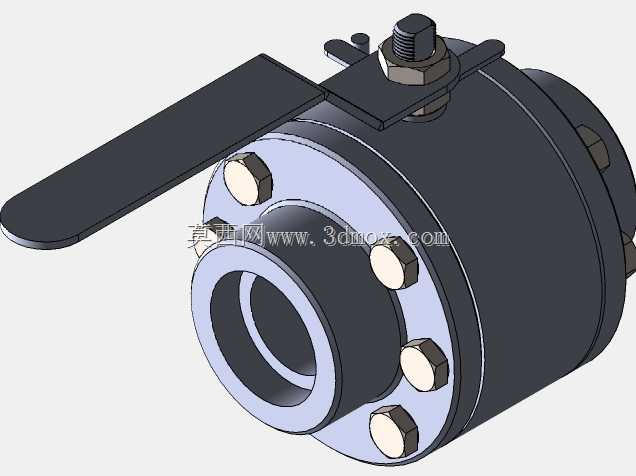

　　这款两片式结构的手动球阀，核心应用场景集中在工业流体输送管路的通断控制环节，常见于化工制程管线、中小型液压站回路、民用给排水支管、暖通空调循环水系统等需要人工就地操作截断介质的工位，相比闸阀、截止阀，其流道完全直通的结构在全开状态下压损极小，不会出现介质淤积、流道缩径带来的能耗损失，适配清水、轻质油品、低压气体等多种洁净中性介质的工况。从功能特性来看，该阀采用球体旋转90度即可完成全开全关的动作逻辑，配套的加长黄色杠杆手柄无需额外辅助工具，操作人员徒手即可完成启闭操作，手柄端部的扁平结构可直观反馈阀门当前开关状态，避免误操作；阀体采用两片式对合结构，通过周向布置的内六角螺栓实现左右阀体的锁紧密封，相比一体式阀体，其内部球体、

　　密封座的拆装维护难度大幅降低，现场检修无需将整个阀体从管路上完全切割拆除，仅需松开连接螺栓即可取出内部密封件更换。设计过程中优先考虑了安装边界的适配性，两端采用对焊连接端口，可直接与同外径的无缝钢管焊接固定，无需额外配置法兰片、螺纹转接头，能有效压缩管路安装的轴向空间，适合管路排布紧凑的设备内部集成场景；阀体中部的法兰对合面做了止口定位结构，装配时可自动保证左右阀体的同轴度，避免球体安装偏斜导致的密封泄漏、操作扭矩过大问题。球体采用通孔直径与管路通径等径的全通径设计，介质流经时不会产生明显的节流效应，也可兼容管路通球清扫的作业需求；密封座采用嵌入式安装结构，卡在阀体内部的定位槽内，介质压力作用下可自动贴合球面实现自紧式密封，

　　低压工况下也能保证可靠的密封性能，不会出现内漏问题。手柄与阀杆的连接采用扁方定位加顶部锁紧螺母的固定方式，操作时不会出现手柄打滑、空转的问题，阀杆处设置了轴用密封件，可避免介质沿阀杆间隙向外泄漏，同时阀杆设置了防飞出结构，即便内部带压时误拆阀杆压盖，阀杆也不会被介质压力顶出造成安全事故。整体外形轮廓规整，无突出的尖锐结构，安装后不会占用过多径向空间，可适配并排布置的多路管路安装需求，操作手柄的长度经过扭矩匹配设计，在公称压力对应的额定压差下，操作人员徒手即可可靠启闭，无需加装加长套管，避免操作力矩过大损坏密封件或阀杆结构。
