角式进料止回阀结构三维设计

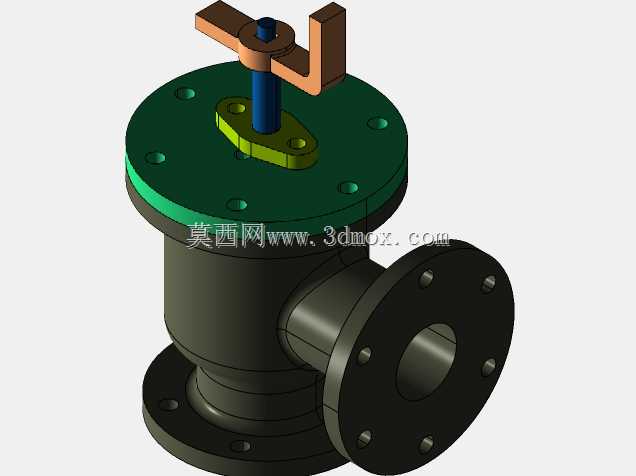

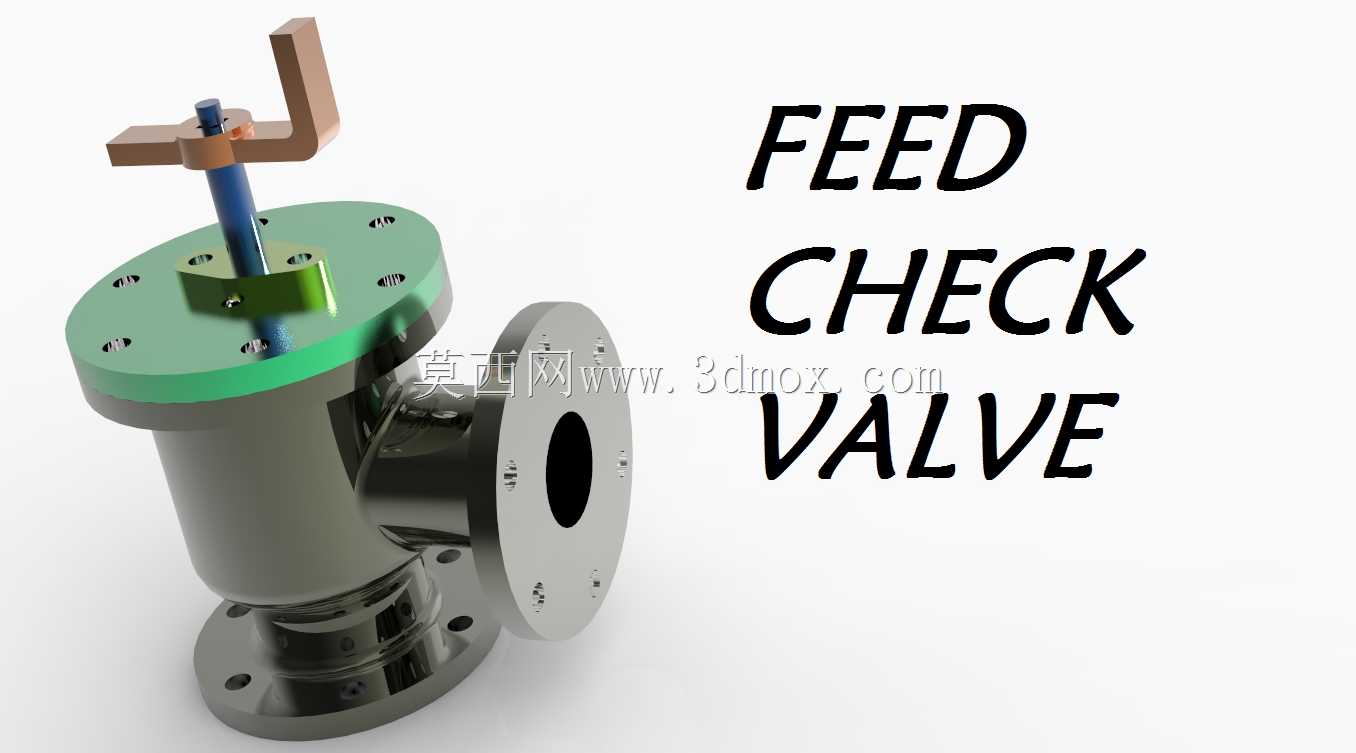

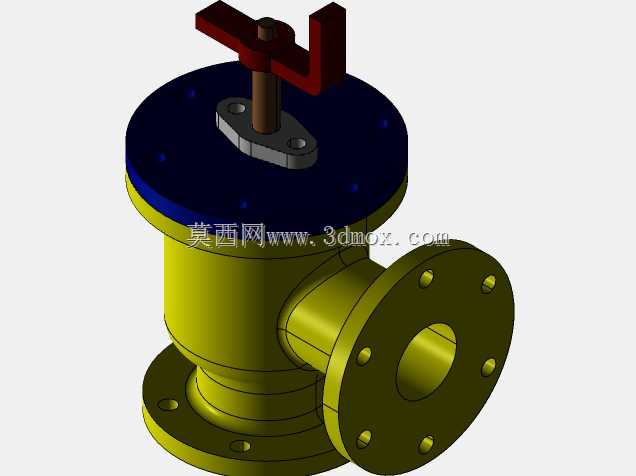

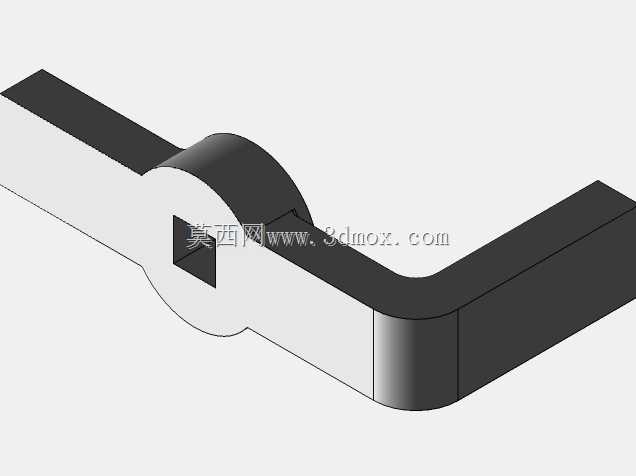

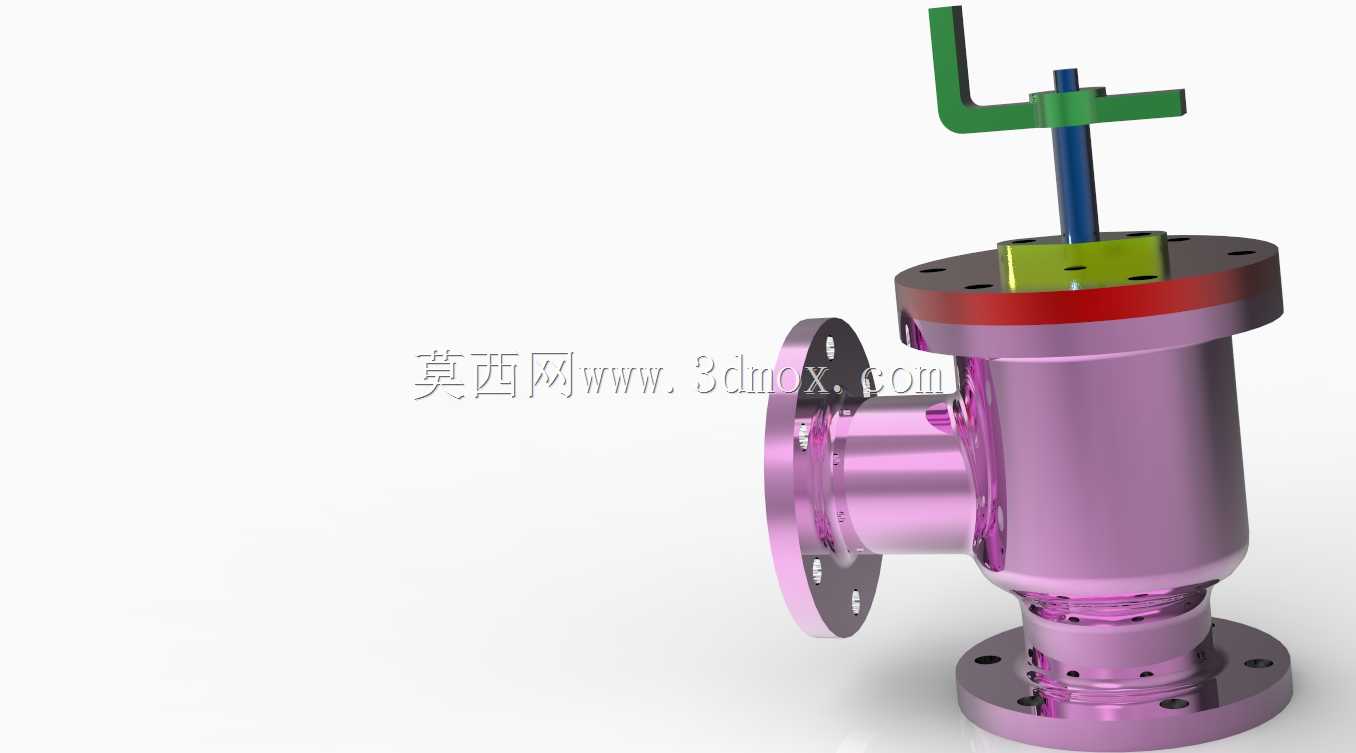

　　在流体输送管路系统中，进料止回阀是保障介质单向流动、避免反向回流冲击上游设备的核心管路元件，这类角式结构的止回阀常应用在介质流向需要90度转向的进料工段，比如化工配料管路、水处理进水支路、小型液压系统供油回路、食品流体灌装进料端等场景，相比直通式止回阀，角式结构可以直接适配垂直进料、水平出料的管路布局，减少管路弯头使用数量，降低沿程压力损失。从结构设计来看，这款止回阀采用法兰连接作为主接口形式，侧部水平接口为介质出料端，底部垂直法兰为进料端，顶部设置手动操作的启闭辅助手柄，可在检修、管路调试阶段手动控制阀瓣的锁止状态，日常运行时依靠介质自身压力与阀瓣复位结构实现自动启闭，当上游进料压力高于下游背压时，介质推开阀瓣进入阀腔，

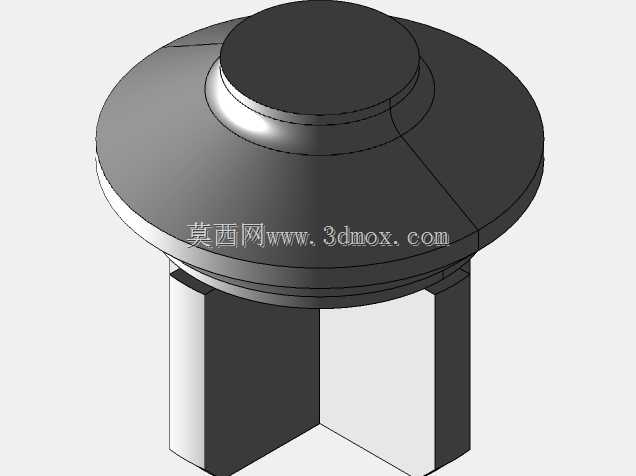

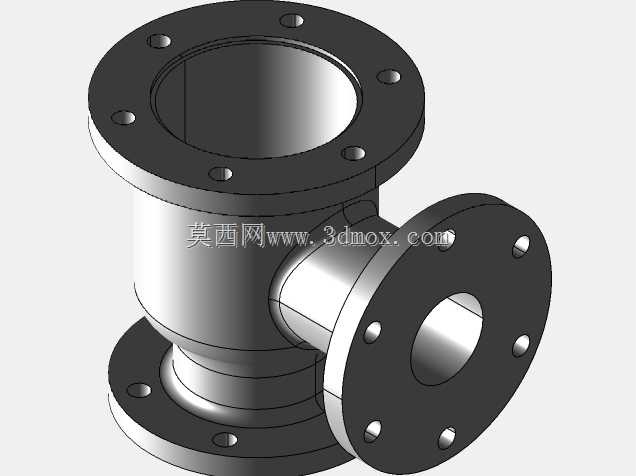

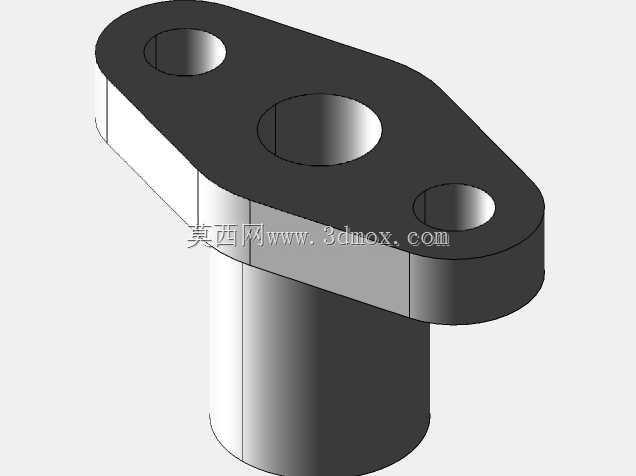

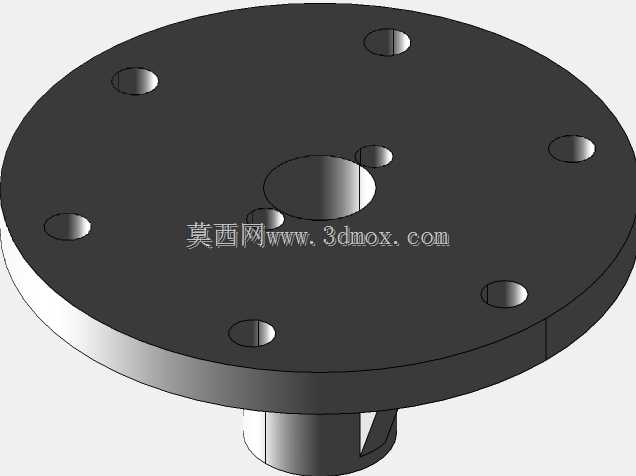

　　从侧部法兰流出，当下游压力出现波动反冲时，阀瓣在压力差与复位力作用下快速贴合密封面，切断反向流路，避免介质倒流造成上游泵叶轮反转、配料计量失准、储罐介质污染等问题。设计过程中首先确定了公称通径的匹配边界，法兰连接尺寸遵循通用管路法兰标准，安装时需保证底部进料法兰与垂直管路同轴，侧部出料法兰与水平管路对接，整体安装高度需预留顶部手柄的操作空间，手柄转动范围内不能布置其他管路或结构件，避免操作干涉。阀腔内部流道做了圆弧过渡处理，减少介质在转向位置的紊流与冲蚀，阀瓣密封面采用锥面贴合结构，相比平面密封具备更好的对中性，低压工况下也能保证密封可靠性，阀杆与顶部阀盖之间设置密封填料结构，避免介质从阀杆位置外漏，阀盖与阀体之间采用法兰螺栓连接，

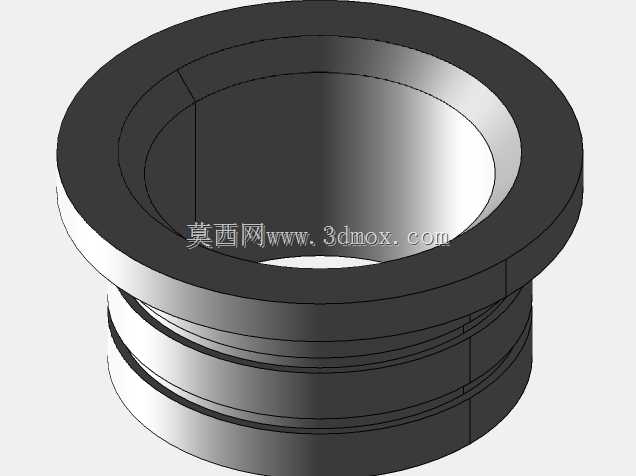

　　方便后期拆解检修、更换密封件与磨损的阀瓣组件。建模过程中对所有配合面做了公差匹配设计，阀瓣的导向结构与阀腔内壁的间隙控制在合理范围，既保证阀瓣升降动作顺畅无卡滞，又避免间隙过大造成的介质内漏量超标，法兰端面的密封槽尺寸适配常用的非金属密封垫片，满足常规水、油、弱腐蚀性介质的密封要求。整体结构没有复杂的异形零件，所有零部件都具备良好的加工工艺性，铸件部分可以采用砂型铸造批量生产，机加工面集中在法兰密封面、阀瓣配合面、阀杆安装位置，加工工序简单，装配时不需要特殊工装，按照装配顺序依次装入阀瓣、复位结构、阀盖、手柄组件即可完成总装，后期维护时只需要拆开顶部阀盖就能更换内部易损件，不需要将整个阀体从管路上拆卸下来，大幅降低运维的工作量与停机时间。
