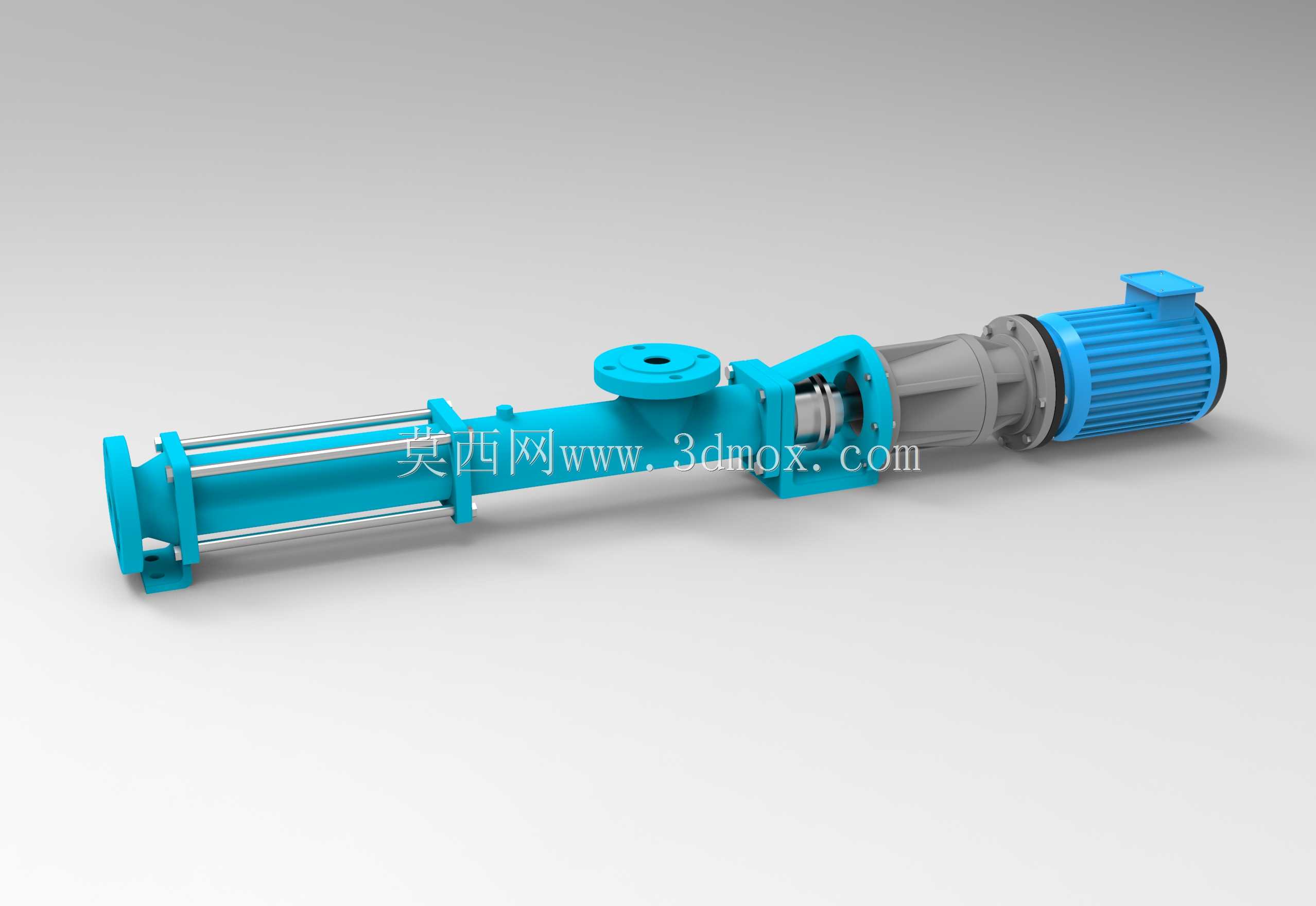

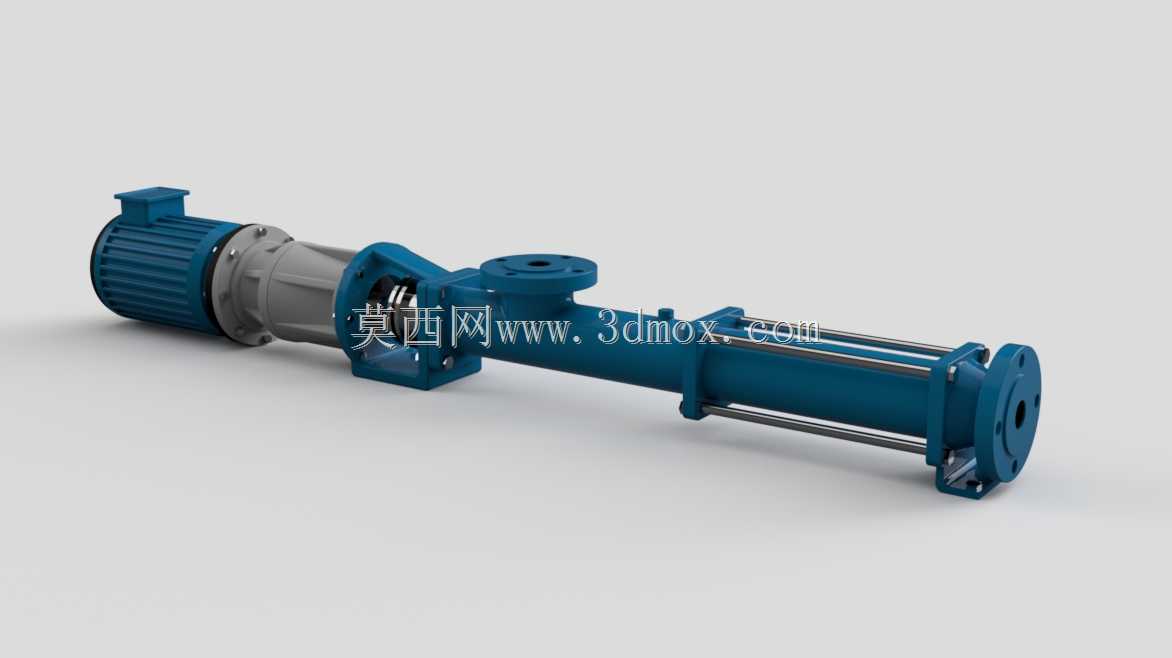

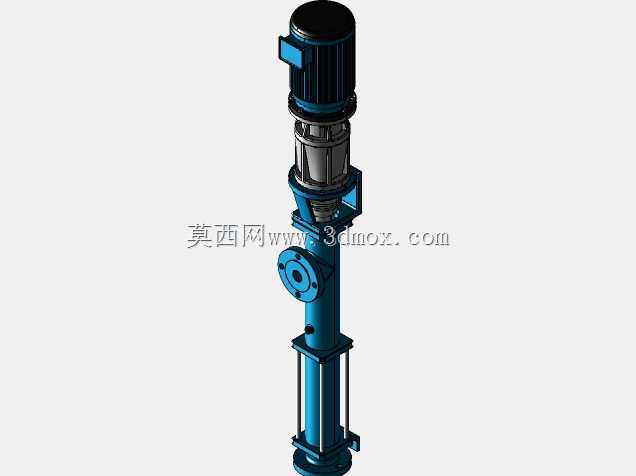

单螺杆输送泵工业结构三维设计

　　这款螺杆泵的三维结构设计，核心围绕高粘度介质输送场景展开，常见于食品加工、污水处理、化工浆料输送、油田采出液输送等工况，可稳定输送含固体颗粒、纤维杂质的流体，避免普通离心泵输送高粘介质时出现的气蚀、效率骤降问题。从结构布局来看，驱动端采用标准卧式电机直连的布置形式，通过联轴器与泵轴刚性连接，减少传动环节的功率损耗，整体安装底座预留了标准地脚螺栓孔位，可直接适配多数工业现场的混凝土基础或型钢安装架，进出口法兰采用侧进上出的排布，入口端的轴向吸入结构可降低介质进入泵腔的阻力，避免高粘介质在入口处堆积堵塞。设计过程中重点考虑了转子与定子的配合间隙，螺杆转子采用偏心螺旋结构，与橡胶定子形成连续的密闭腔室，随着转子转动，

　　腔室从入口端向出口端连续推移，实现介质的平稳无脉动输送，这种结构特性也决定了该泵运行时振动小、噪音低，适合对输送稳定性要求高的计量配料场景。泵体的过流段采用拉杆式紧固结构，四根对称布置的拉紧杆将吸入室、定子套筒、排出室串联锁紧，拆卸维护时无需拆解进出口管路即可抽出转子与定子组件，大幅缩短现场检修的停机时间。密封部位采用组合式机械密封结构，可根据输送介质的腐蚀性、温度特性更换密封摩擦副材质，避免输送含颗粒介质时出现的密封面快速磨损问题。从安装边界来看，整体轴向长度适配常规工业泵房的预留安装空间，电机接线盒位置预留了足够的线缆弯折空间，出口法兰的端面距底座安装面的高度符合通用管道对接标准，无需额外配置异形变径管即可完成现场管路对接。

　　建模过程中对各部件的装配干涉做了逐一校验，转子转动过程中与定子内壁、泵腔内壁无运动干涉，联轴器的同轴度公差控制在机械设计标准允许范围内，锁紧螺栓的预紧力排布符合均匀受力要求，可直接用于方案汇报、安装模拟、结构教学等场景，也可作为同类型螺杆泵改型设计的基础参考框架，帮助设计人员快速调整螺杆导程、定子长度、电机功率等参数，适配不同流量、压力的输送需求。
