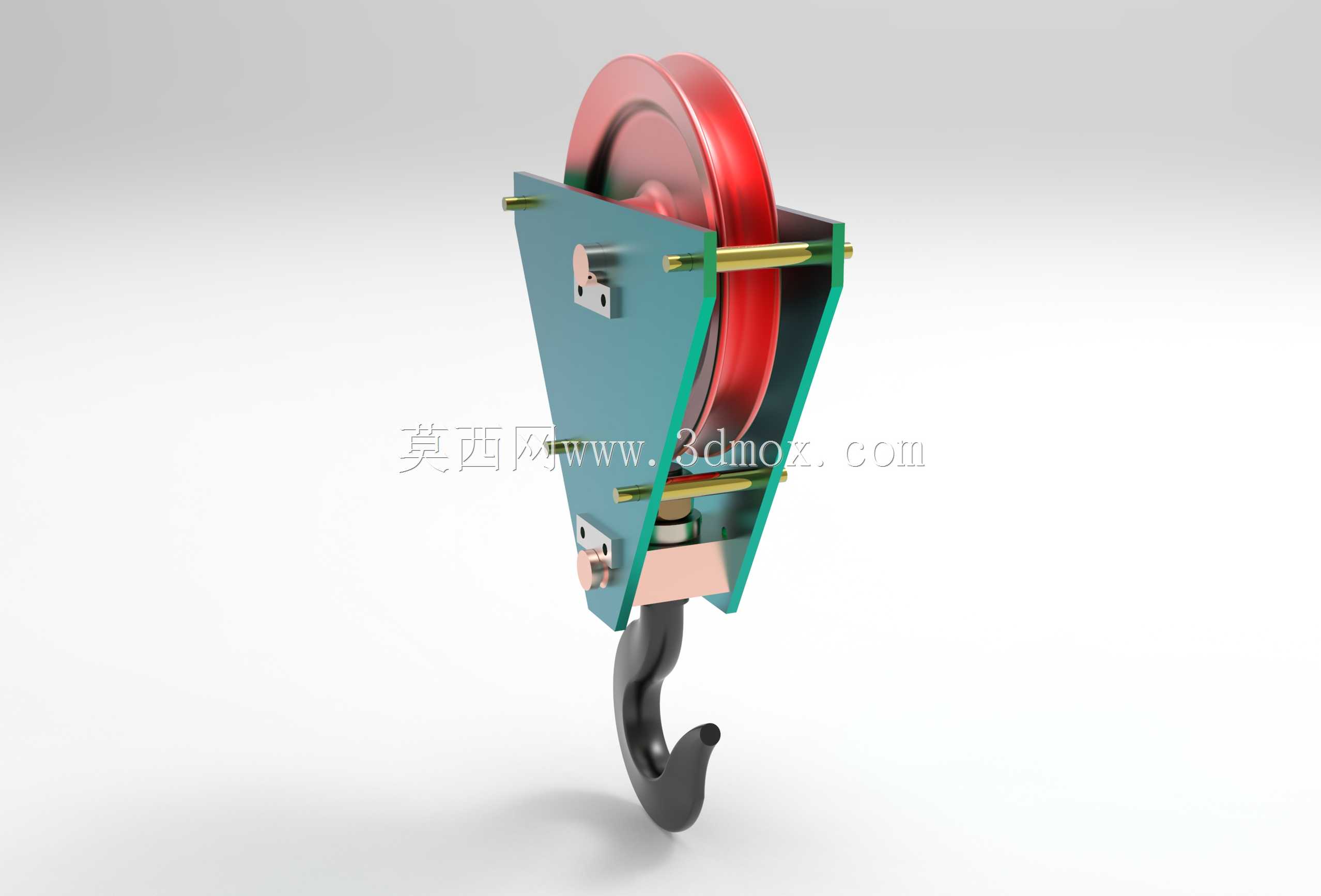

带滑轮组的起重吊钩装配结构

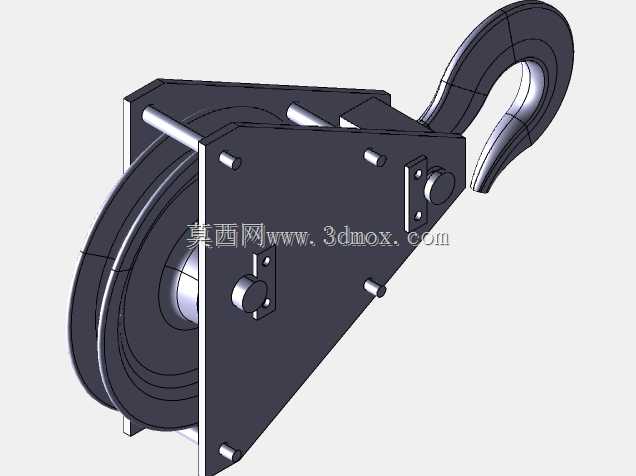

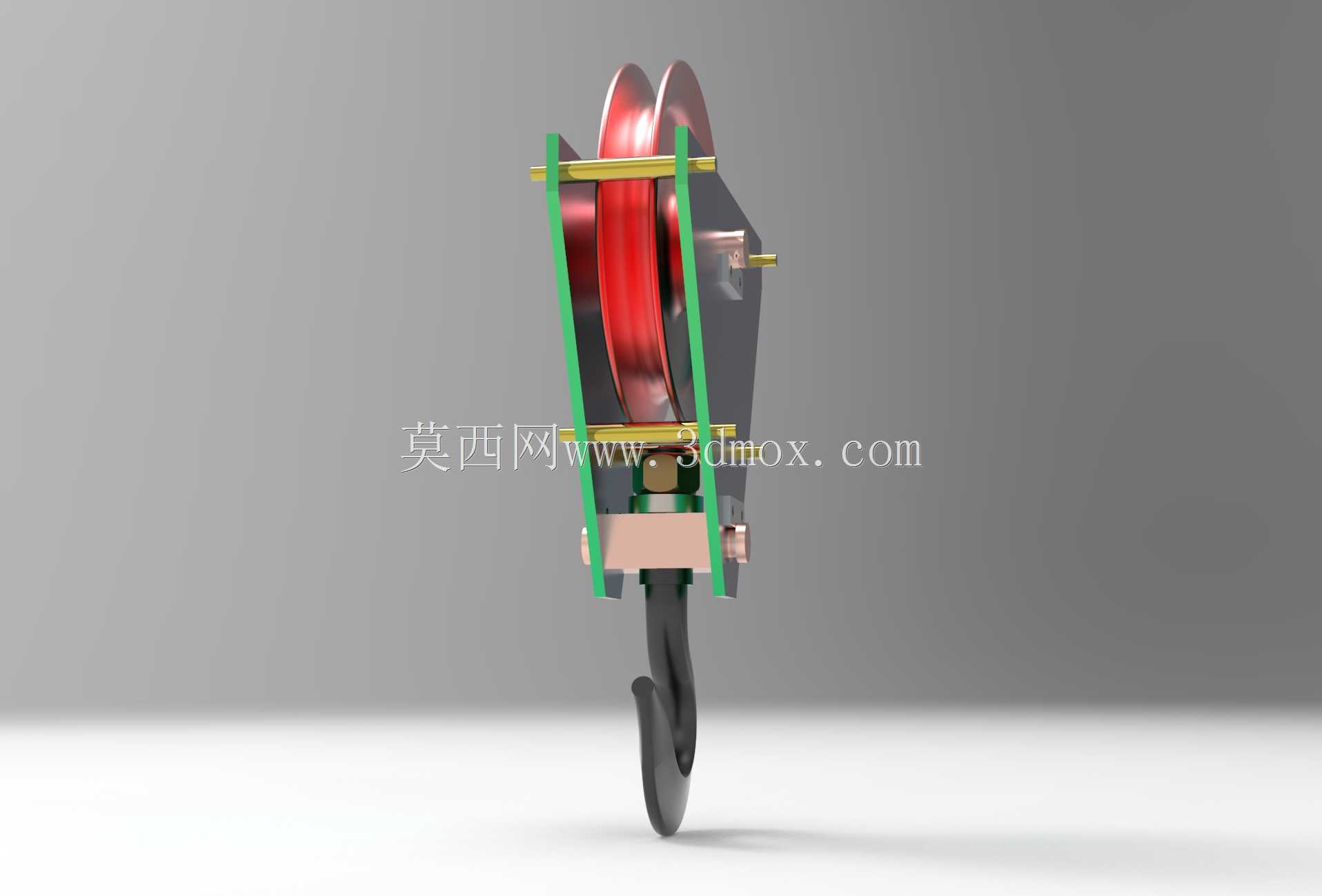

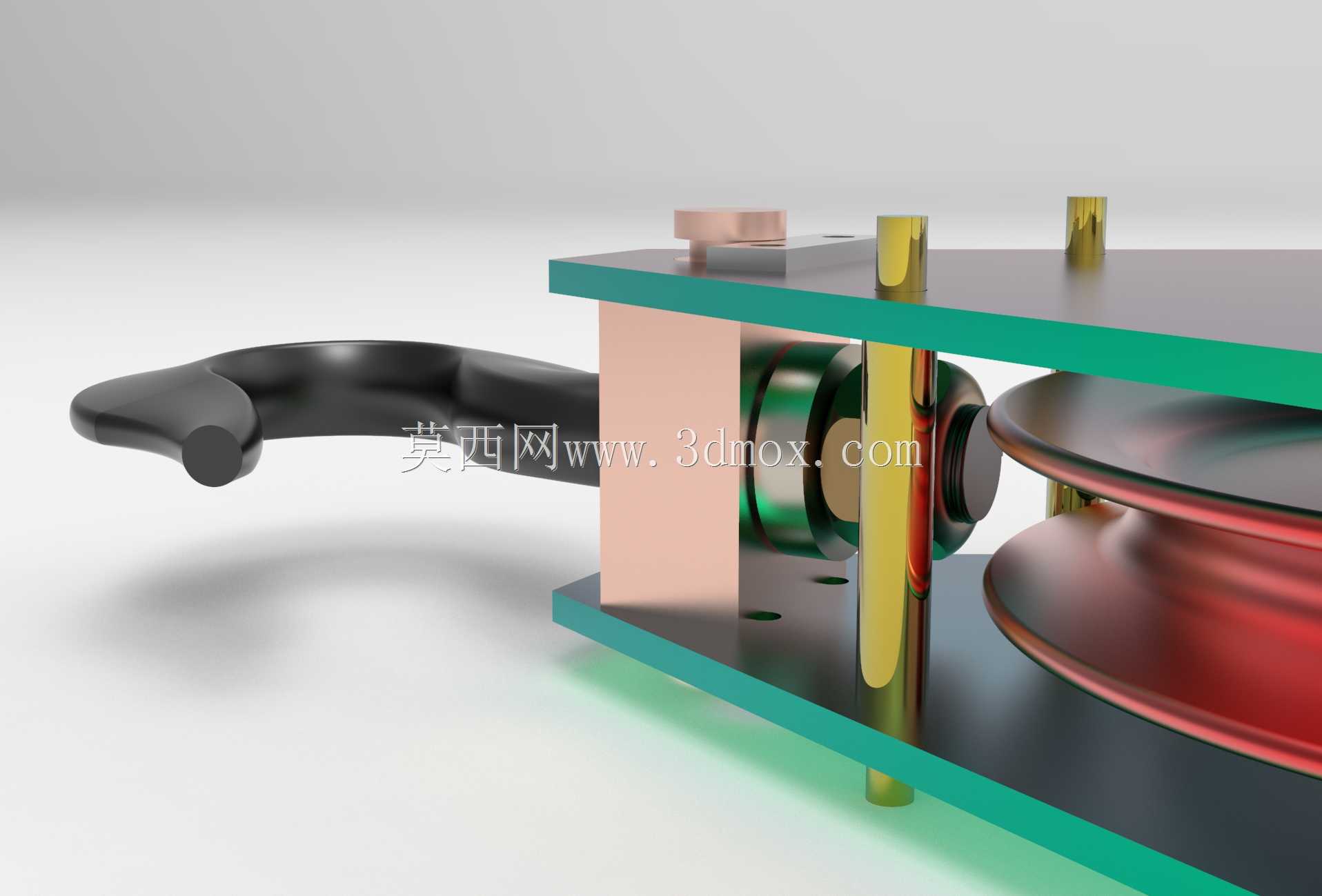

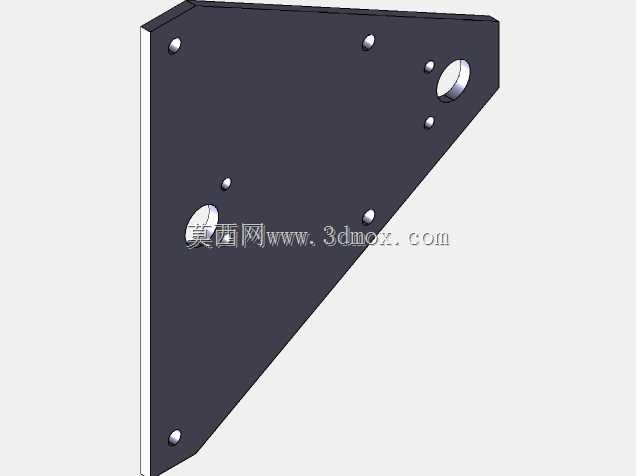

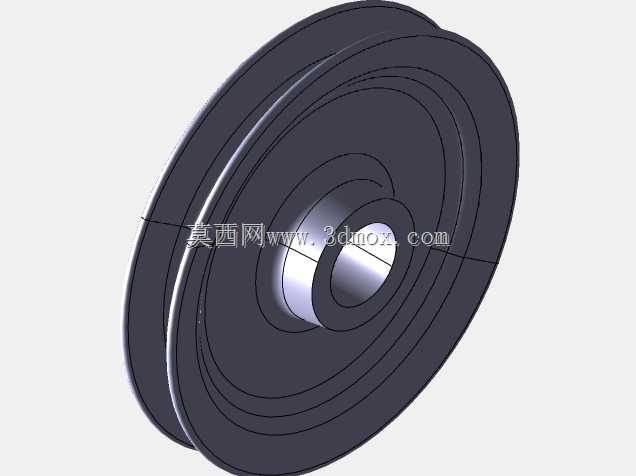

　　在厂房重物转运、建筑现场构件吊装、港口货箱装卸这类需要垂直起升负载的作业场景里，吊钩组件是直接承接载荷、连接起升绳索与被吊物的核心受力部件，这套带滑轮的吊钩结构，核心作用是通过滑轮组的倍率转换，降低起升机构的钢丝绳拉力，同时保证吊钩在负载状态下可灵活转动，避免起升过程中绳索扭转打结。从结构设计逻辑来看，整体采用夹板式装配架构，两块对称布置的侧板作为核心承载基体，所有滑轮轴、吊钩横梁、锁止件都依托侧板完成定位安装，这种分体夹板结构的优势在于后期维护更换易损件时，无需整体拆解吊钩组，仅需拆卸对应侧的紧固件即可完成滑轮、轴承的更换，适配工地、厂区这类现场维保条件有限的使用场景。滑轮采用外缘带绳槽的结构设计，

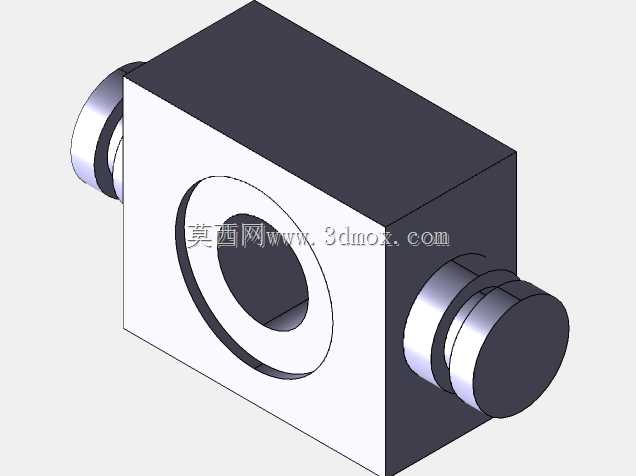

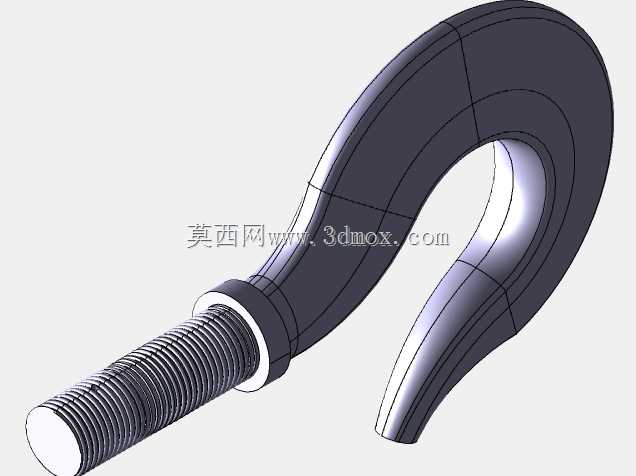

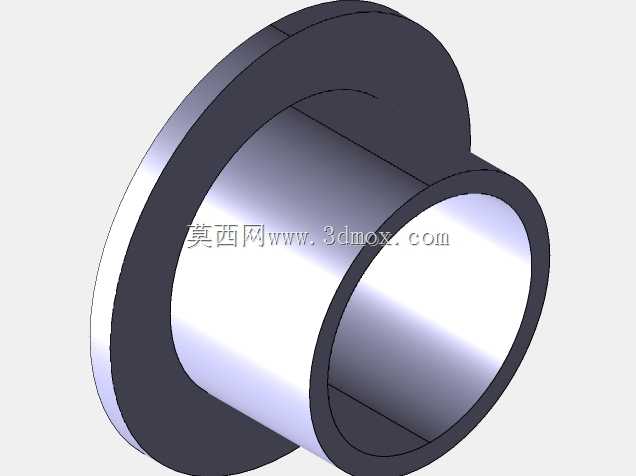

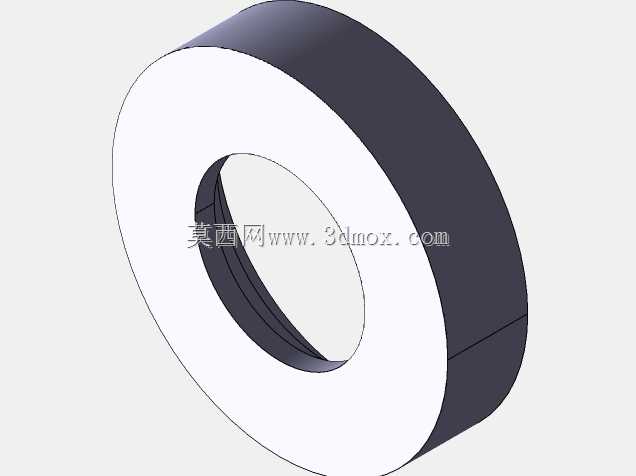

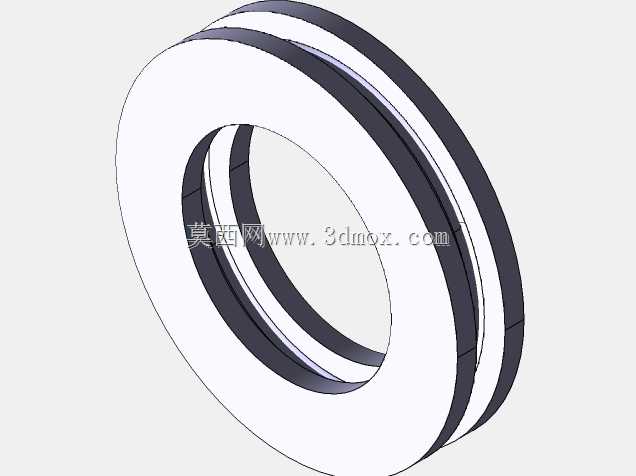

　　绳槽的曲率半径匹配常规起重钢丝绳的直径范围，槽深经过校核，可避免钢丝绳在受力偏斜时脱出滑轮槽，同时滑轮与轴之间配置滑动或滚动衬套，减少起升、下降过程中的转动阻力，降低钢丝绳的磨损速率。下部吊钩采用锻造钩体结构，钩头的开口尺寸、弯曲曲率都按照对应额定起重量的载荷分布设计，钩身与横梁的连接部位设置推力轴承，保证负载状态下吊钩可360度水平回转，方便作业人员调整被吊物的朝向，无需反复挪动起升机构位置。安装边界方面，整套吊钩组的上部滑轮轴预留了与起升钢丝绳穿绕的匹配空间，侧板上部的间隙尺寸适配钢丝绳的偏摆角度范围，避免起升过程中钢丝绳与侧板发生摩擦剐蹭；下部吊钩的钩头开口尺寸可适配常规卸扣、吊装带的连接规格，钩身的防脱卡板采用弹簧复位结构，

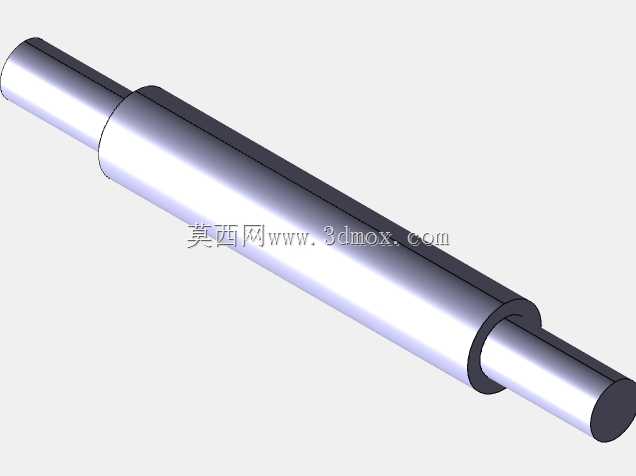

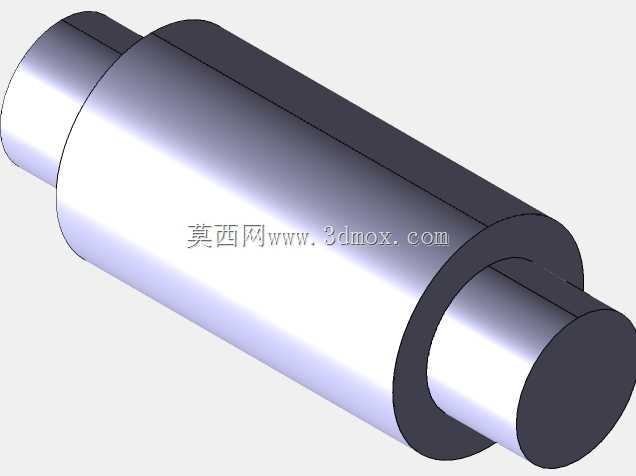

　　防止吊装过程中吊索从钩头意外滑脱。设计过程中需要重点校核各销轴的剪切强度、侧板的拉压应力、钩体的弯曲疲劳强度，同时要保证滑轮的节圆直径与钢丝绳直径的比值符合起重机械安全规范要求，减少钢丝绳的弯曲疲劳损耗，整套结构的所有连接销轴都配置了开口销防松结构，避免作业过程中紧固件受振动脱落引发安全事故。在实际选型适配时，可根据额定起重量调整滑轮数量、侧板厚度、钩体规格，小吨位单滑轮结构适配轻型车间行车，大吨位多滑轮组结构可适配门式、桥式起重机的大载荷起升需求，安装时需保证滑轮绳槽与起升卷筒的绳槽对中，避免钢丝绳出现偏角过大导致的咬绳、磨绳问题。
