单缸发动机壳体热场仿真结构

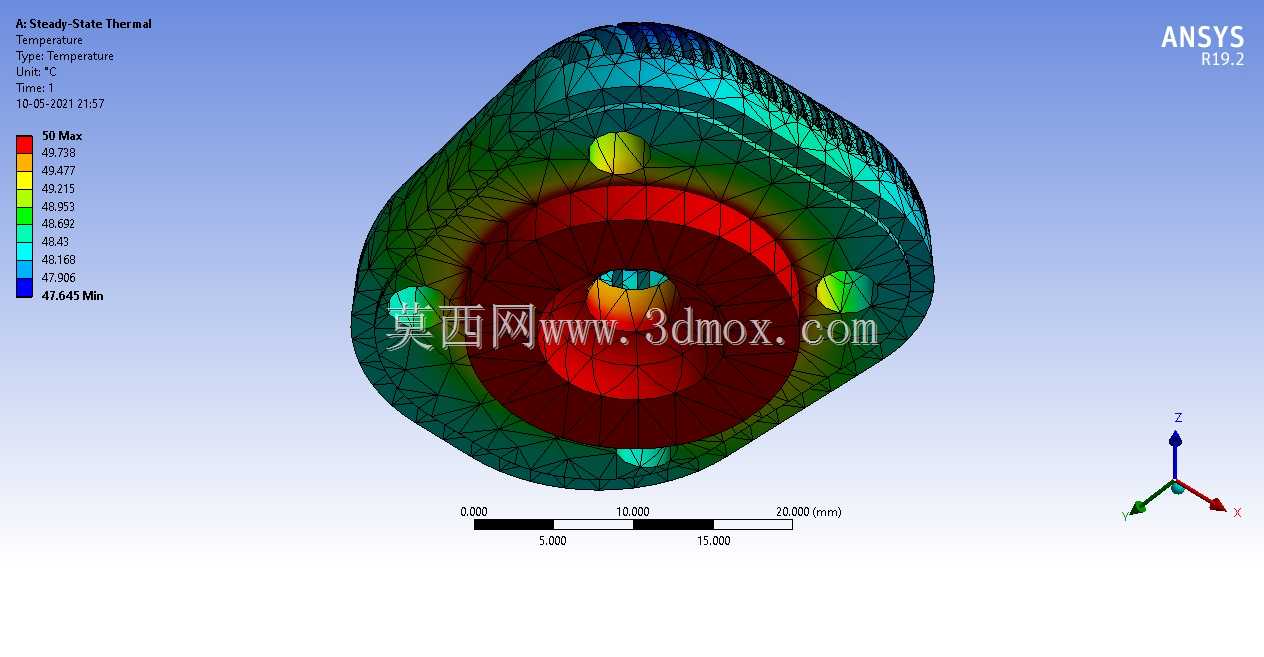

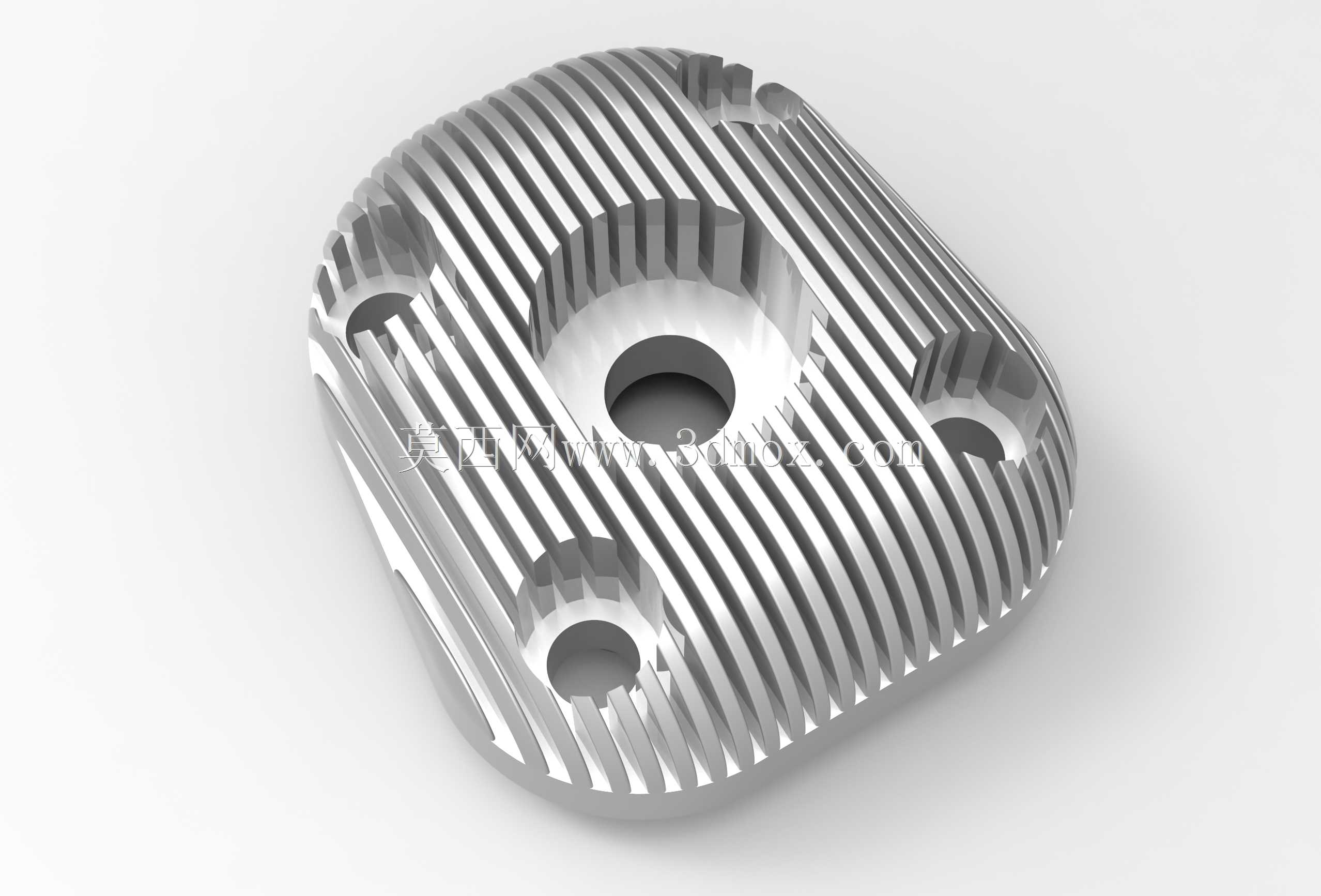

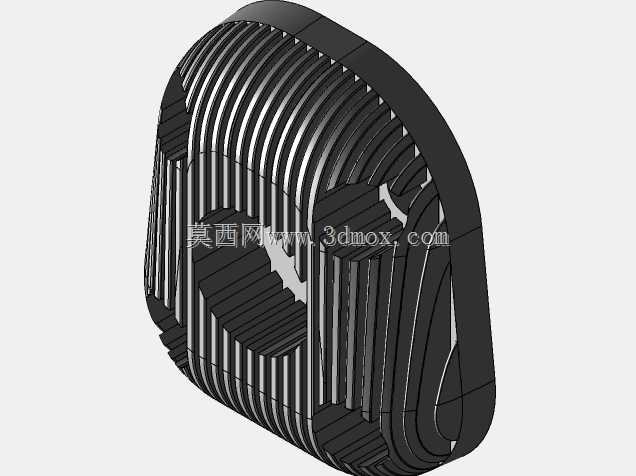

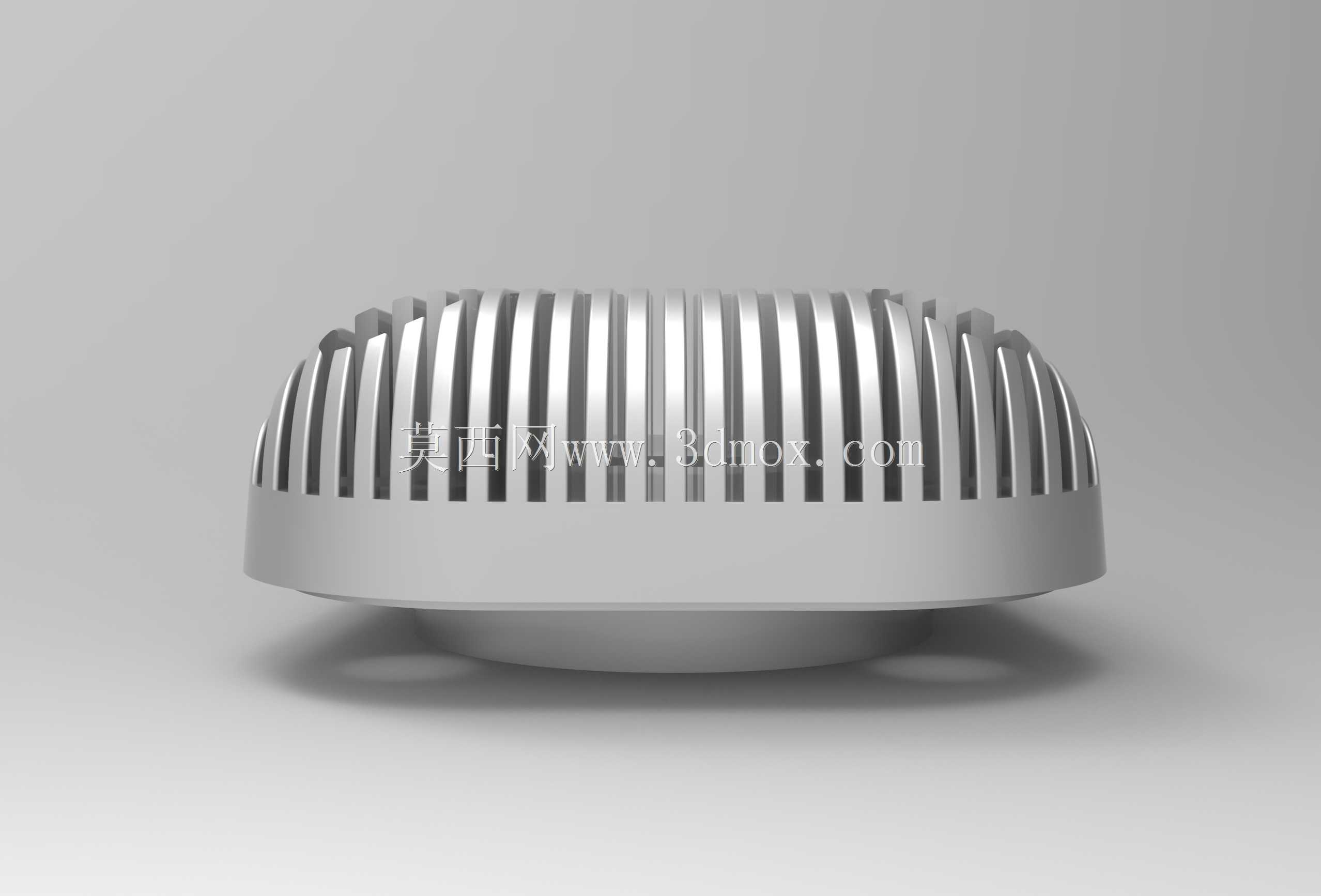

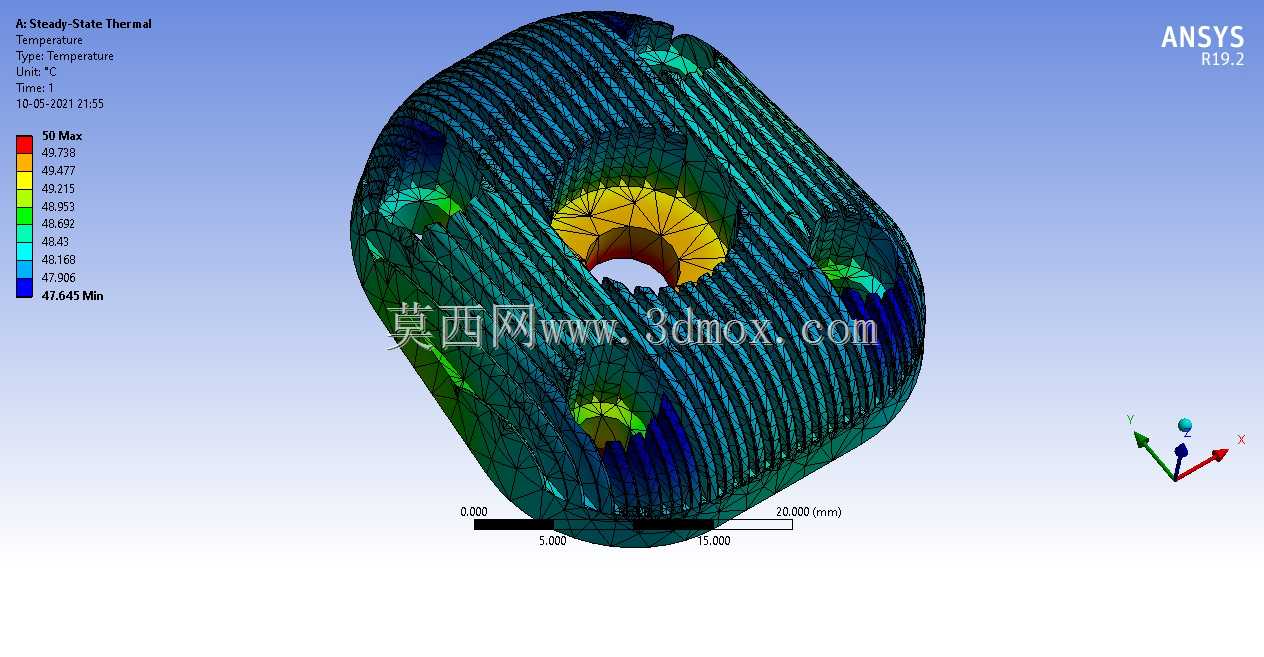

　　在小型通用动力、园林机械、便携发电机组这类应用场景里，单缸发动机的壳体不仅承担着容纳曲柄连杆机构、密封曲轴箱的基础作用，其自身的散热设计直接决定整机连续运行的可靠性，很多户外作业场景下动力单元长时间高负荷运转，壳体的热分布如果不合理，局部过热会导致润滑油性能衰减、密封件老化加速，甚至引发缸体变形、配合间隙超差等连锁故障。这款壳体的设计首先围绕热负荷分布做了针对性的结构优化，从热仿真云图能看到，燃烧室周边、缸套安装区域是温度最高的核心区，壳体外表面布置的密集散热鳍片，从高温区向外呈梯度排布，鳍片的间距、高度随着离核心热区的距离增加逐步调整，既保证高温区域有足够的散热面积快速把热量传导到外界空气里，

　　也避免过度增加鳍片导致壳体整体重量超标、铸造工艺难度上升。壳体的安装边界经过多轮校核，整体轮廓的最大尺寸控制在20mm量级的适配范围内，四个角位的安装孔位完全匹配通用单缸动力的机架安装标准，不需要额外做转接支架就能直接适配现有通用动力的安装体系，中间的大尺寸通孔是曲轴输出端的避让位，周边的加强筋在不增加过多壁厚的前提下，提升了孔位周边的结构刚度，避免曲轴运转的振动长期作用下导致孔位变形、油封密封失效。设计过程中热分析与结构强度分析做了数据联动，热场计算得到的温度场结果直接导入结构分析模块，不同温度区域的材料力学性能参数随温度做对应调整，网格划分时在热应力集中的鳍片根部、安装孔位周边做了网格加密，

　　保证仿真结果能准确反映实际运行中的应力分布，避免出现鳍片根部因热疲劳断裂、安装位因热变形导致装配错位的问题。壳体的壁厚设计也结合了铸造工艺要求做了均匀化处理，避免壁厚差过大导致铸造过程中出现缩孔、冷隔等缺陷，同时在温度梯度变化大的区域做了圆滑过渡，减少热应力集中的风险，实际装配时，壳体与缸套、曲轴箱盖的结合面平面度公差控制在合理范围，配合密封垫能保证高温下的密封性能，不会因为热胀冷缩出现渗油、漏气的问题。
