双活塞剖面结构教学展示装置

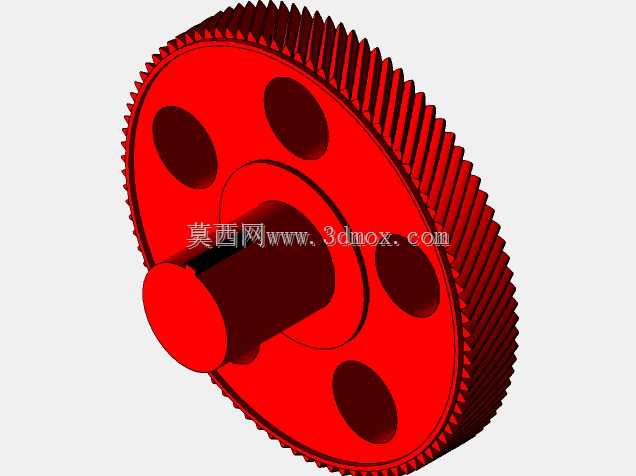

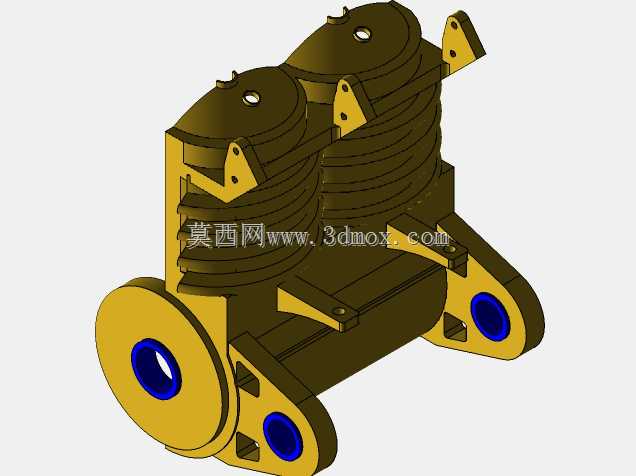

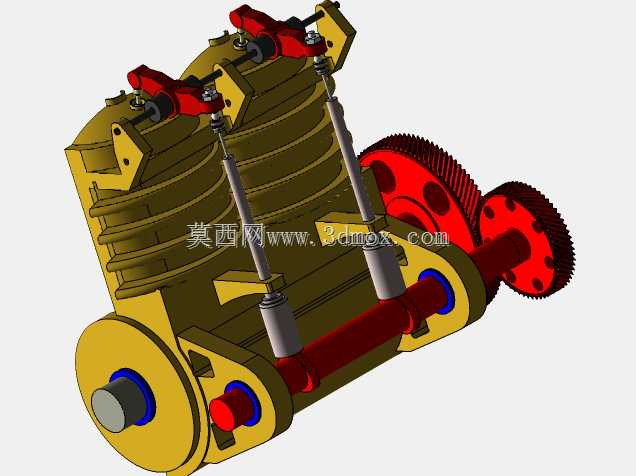

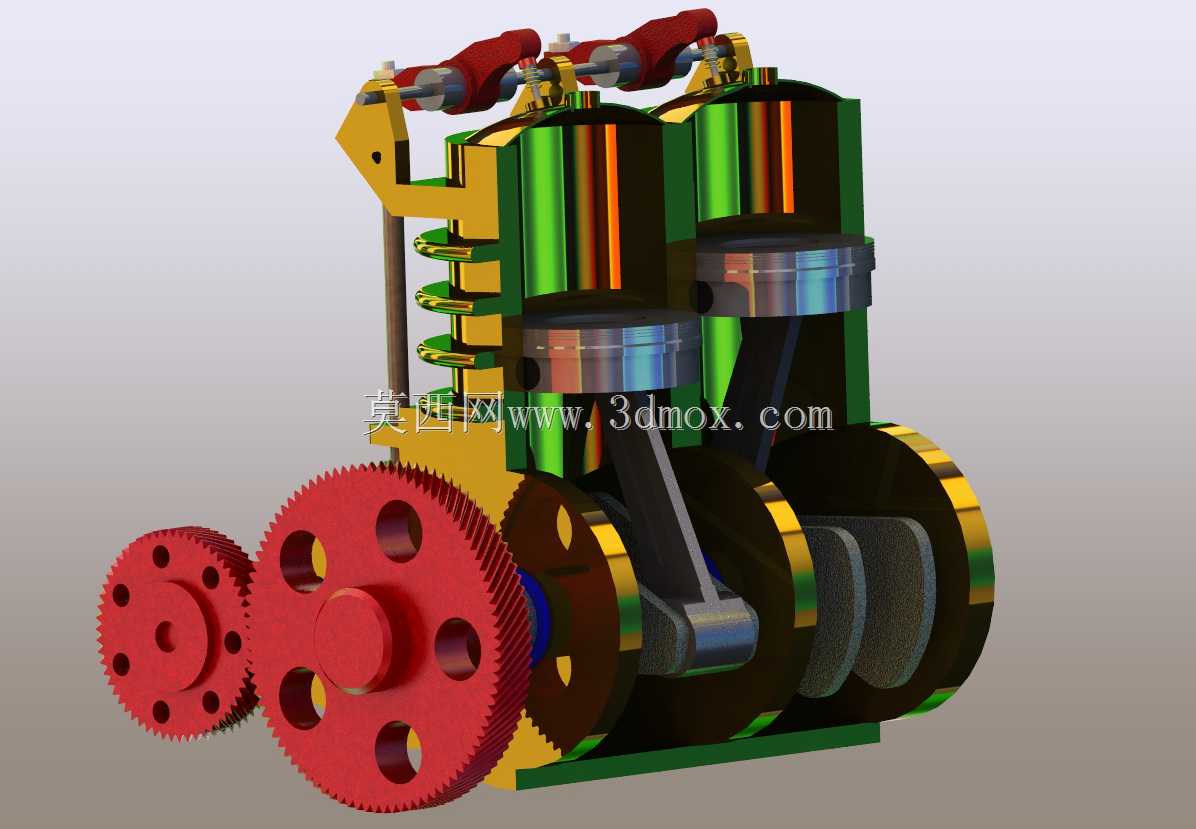

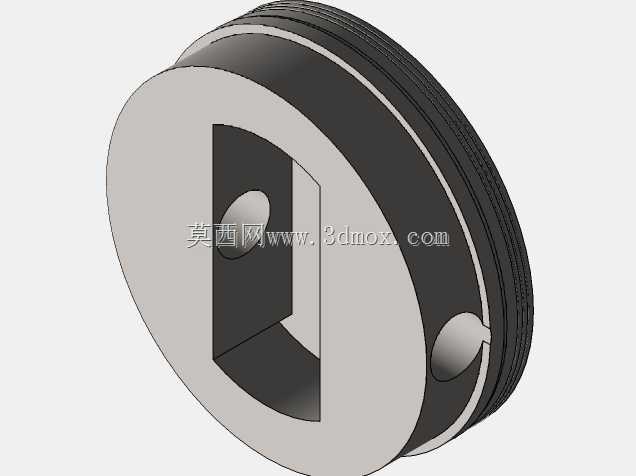

　　这套双活塞剖面结构，核心面向动力机械入门教学场景搭建，区别于常规整机装配模型，采用半剖展示逻辑，能让初学者直观观察活塞往复运动到曲轴旋转输出的完整动力传递路径，不用拆解实体设备就能理清各部件的配合关系。从实际应用来看，这类剖面结构常出现在职业院校汽修、机制专业的理实一体化课堂，也可作为动力设备展厅的科普展具，相比平面原理图，三维实体化的剖面结构能把抽象的配气、传动逻辑具象化，降低入门阶段的理解门槛。设计思路上，整体采用对称双缸布局，两个活塞缸体平行布置，共用一套曲轴输出端，缸体部分做了半剖处理，活塞环、活塞销、连杆轴瓦这些易被外壳遮挡的配合件都做了外露处理，同时保留了完整的齿轮传动组，从曲轴端的主动大齿轮到前置的两级减速小齿轮，

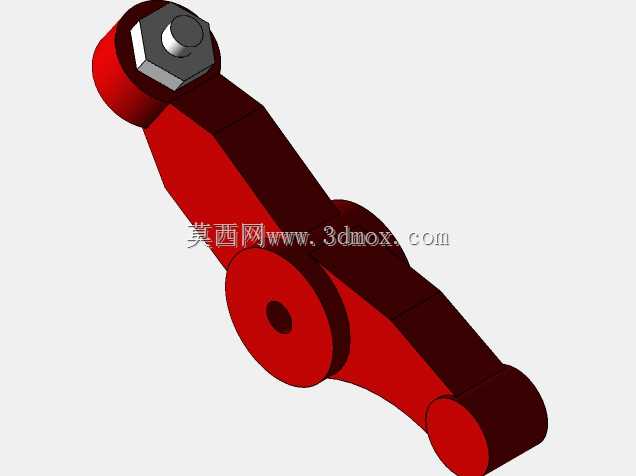

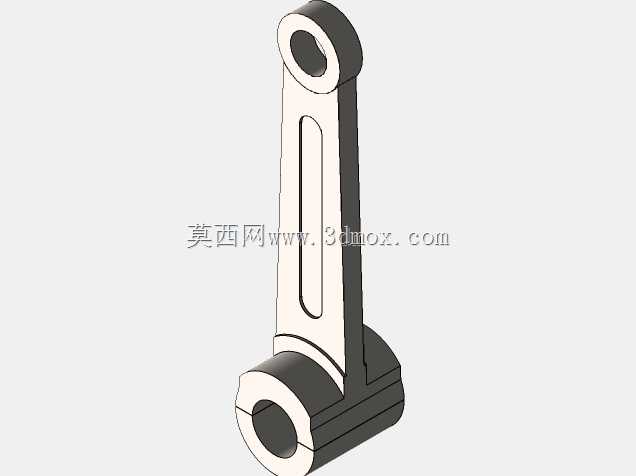

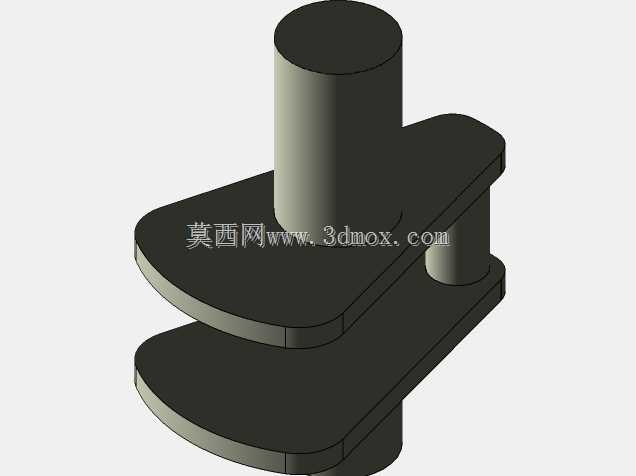

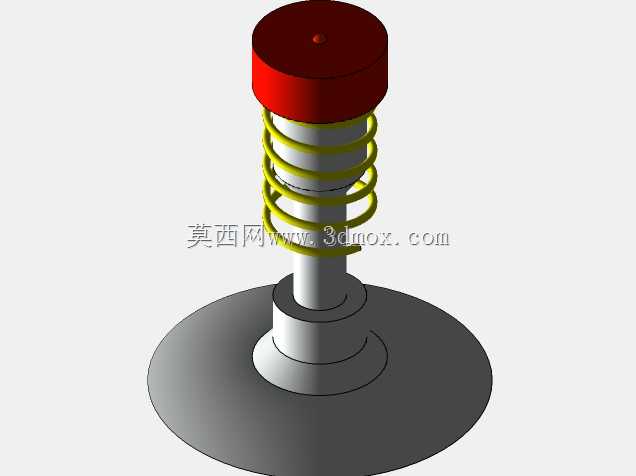

　　齿形参数、啮合间隙都按照实际小排量双缸动力的传动比做了匹配，能完整演示动力从活塞往复到曲轴转动，再经齿轮组输出的全流程。结构细节上，活塞与缸壁的配合间隙按照教学演示的可视需求做了适度放大，既保留真实的配合关系，又能让观察者清晰看到活塞环的密封位置；连杆与曲轴曲柄销的连接部位保留了轴瓦的分层结构，能区分轴瓦、连杆大头、曲柄销的装配层级；顶部的配气摇臂组件也做了外露处理，可同步观察活塞上行下行时摇臂的摆动逻辑，对应四冲程循环的进排气动作逻辑。安装边界方面，整套结构的安装基准面为底部曲轴箱的下平面，预留了四个均布的安装孔位，可直接固定在教学台架上，整体横向尺寸适配常规教学演示台的台面宽度，齿轮组的外伸端没有超出主体安装边界，

　　不会出现台架安装后的运动干涉问题；曲轴的输出端做了轴伸设计，可外接手摇柄或者低速电机，手动转动时就能完整演示整套机构的运动过程，不需要额外配置复杂的驱动设备。从功能特性来说，这套结构没有做密封、燃烧相关的功能设计，核心聚焦运动关系与装配逻辑的展示，所有运动副都保留了合理的活动间隙，手动驱动时无卡滞，各部件的色彩区分也做了针对性设计，缸体、活塞、齿轮、连杆采用不同的表面色彩处理，能让观察者快速区分不同功能的部件，避免结构混淆。
