方形端部方螺纹传动丝杆结构设计

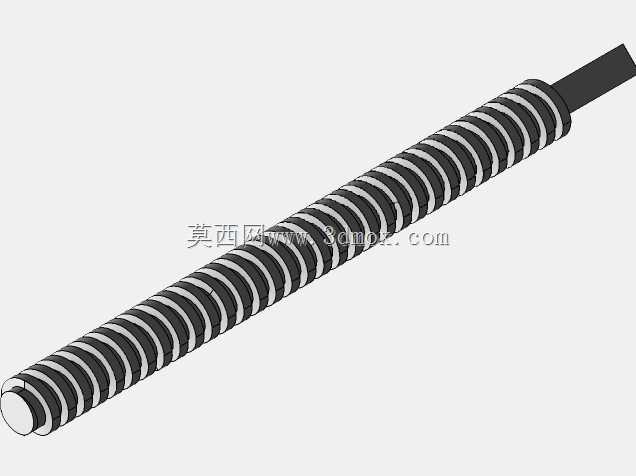

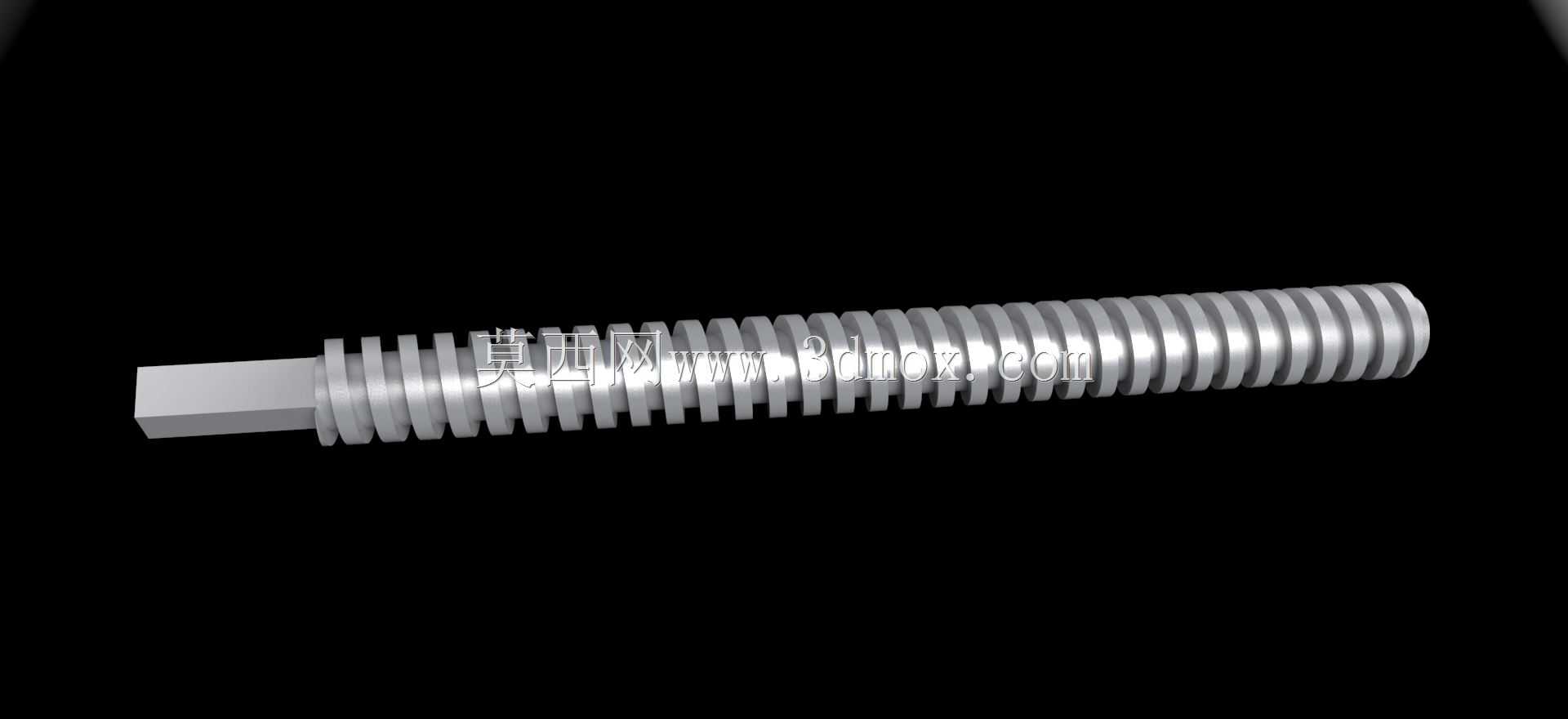

　　这款方螺纹轴主要应用在小行程直线进给机构中，常见于检测仪器的微调模块、小型传感器的位置调节组件、实验室精密工装的位移调整单元，也可适配小载荷手动调节的直线传动场景，相比普通三角螺纹，方螺纹的牙型角为0度，传动过程中摩擦阻力更小，传动效率更高，不会出现三角螺纹容易自锁卡死的问题，适合需要频繁手动调节、对传动顺滑度有一定要求的工位。设计时优先考虑了安装端的适配性，端部采用方形轴头结构，区别于常规的圆形轴端，方形结构可以直接和带方孔的调节旋钮、手轮配合，不需要额外加工键槽或者做扁位，装配时直接插入即可传递扭矩，避免了圆形轴配合时容易出现的打滑问题，也减少了装配时的零件数量，降低小批量装配的加工成本。螺纹段的牙型采用等距矩形截面，

　　牙顶和牙底都做了微小的圆角过渡，避免应力集中在牙型根部，长期承受往复轴向载荷时不容易出现断牙、崩牙的问题，螺距设定为3毫米，每旋转一圈可以实现3毫米的直线进给，这个进给量兼顾了微调精度和调节效率，既不会因为螺距太小导致调节行程过长，也不会因为螺距太大难以控制微调精度。螺纹段和端部方头之间做了退刀槽设计，退刀槽的宽度和深度匹配常规螺纹加工刀具的退刀行程，加工时可以直接用板牙或者车床螺纹刀一次加工成型，不需要额外做二次清根处理，降低加工难度。安装边界方面，方头的对边尺寸和螺纹大径保持合理的尺寸差，装配时可以顺利穿过对应安装板的过孔，不会出现方头卡滞在过孔位置的问题，螺纹段的有效长度覆盖常规小行程调节的需求，两端都预留了足够的装配余量，

　　既可以搭配铜制螺母做滑动传动，也可以适配带预紧的消间隙螺母，满足有反向间隙要求的调节场景。实际使用中，这款螺纹轴不需要做额外的表面硬化处理，常规45号钢调质处理后即可满足手动调节场景的耐磨需求，如果是频繁往复调节的工况，也可以在螺纹表面做发黑处理提升防锈能力，适配车间多尘、有少量油污的使用环境。
