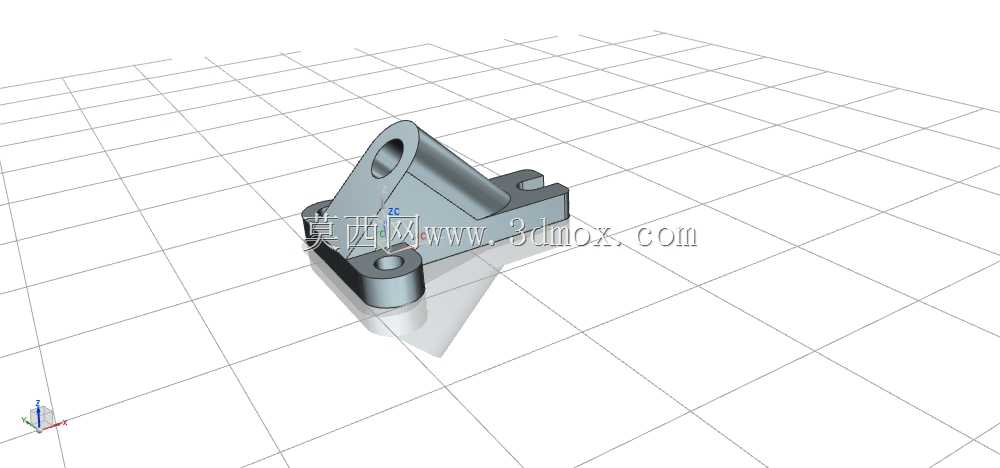

Cadd中心练习用铰接式安装支座结构

　　这款铰接式安装支座是机械结构设计入门阶段的典型练习构件，日常在小型工装夹具、轻型输送线侧装定位模块、桌面级实验台架的铰接连接场景中十分常见，主要承担两个相对转动部件之间的载荷传递与铰接定位功能，能在小角度往复摆动的工况下保持连接刚度，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，构件主体采用斜向加强筋连接底部安装基面与上部铰接耳板，底部设置两个带沉孔的圆柱安装凸台，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出安装面，不会干涉相邻部件的运动轨迹；两个安装凸台的中心距经过标准化适配，可直接匹配常用工业铝型材的端面安装孔位，也能适配厚度8-12mm的钢板安装基面，无需额外加工转接板即可完成固定。

　　上部的铰接耳板开设同轴通孔，孔壁预留了衬套安装余量，实际应用中可压入自润滑铜套或者滚动轴承，降低铰接销轴转动时的磨损速率，耳板的厚度根据常见的小载荷铰接场景设定，可承受最大500N的径向载荷，满足轻型工装、实验设备的使用需求。斜向加强筋的厚度与主体壁厚保持一致，采用等壁厚设计，既符合注塑或者金属铣削加工的工艺要求，避免壁厚不均导致的缩孔或者加工变形，又能在不额外增加构件整体重量的前提下，提升耳板与底座之间的连接强度，抵消铰接部位传递来的侧向弯矩，防止长期受载后耳板出现歪斜变形。构件的整体外轮廓边界规整，没有突出的尖锐棱角，所有棱边都做了0.5mm的倒角处理，既避免安装过程中划伤操作人员，也能消除加工过程中产生的毛刺飞边。

　　安装时需要注意，底部两个安装凸台的贴合面需要保证平面度不低于0.1mm，否则锁紧螺钉后会导致支座出现内应力，长期使用后容易出现开裂；铰接孔的同轴度在建模时严格控制在0.05mm以内，实际加工后如果同轴度超差，会导致销轴安装卡滞，转动时出现卡顿甚至别劲的情况，加速销轴和孔壁的磨损。这类练习构件的建模过程，能帮助初学者掌握拉伸、凸台、孔特征、加强筋、倒角等基础建模命令的组合使用，同时理解机械结构中载荷传递路径的设计思路，明白工艺性对零件结构设计的约束，避免设计出无法加工或者装配的结构，为后续复杂工业零部件的设计打下扎实的基础。
