高精度ABEC7级深沟球滚动轴承结构

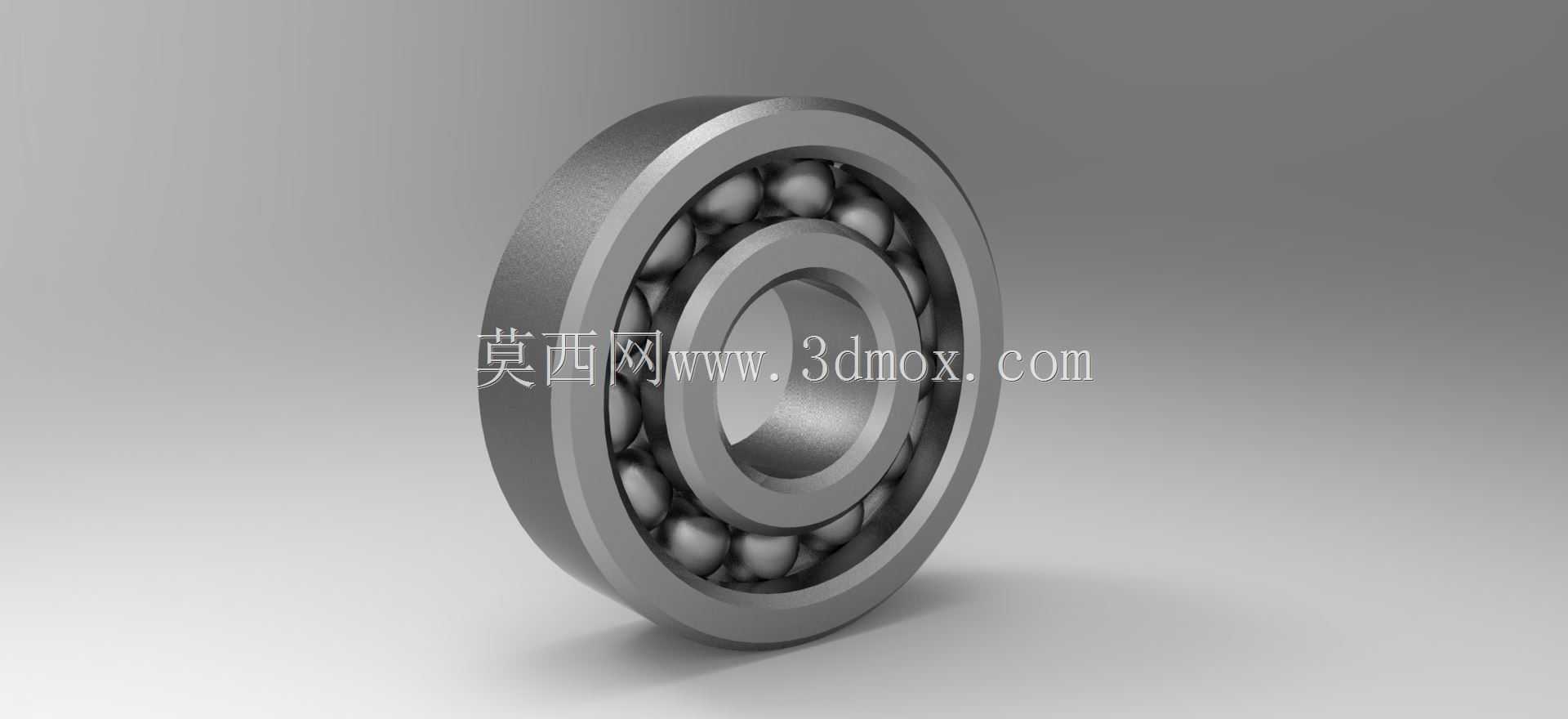

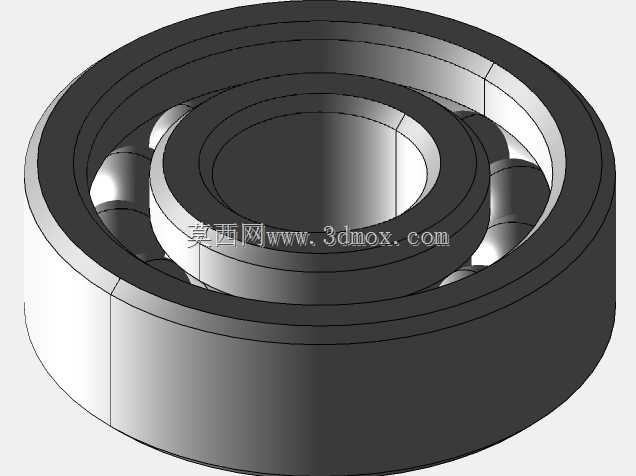

　　在精密传动、高速旋转类设备的结构设计中，支撑旋转轴系、降低运动摩擦系数的核心零部件非滚动轴承莫属，ABEC7级精度的深沟球轴承，更是广泛应用在对旋转精度、跳动公差有较高要求的场景中。这类轴承的实际用途覆盖了精密机床主轴端支撑、高精度伺服电机输出轴定位、精密检测仪器的旋转轴系、小型高速动力头的支撑结构等场景，相比普通精度等级的轴承，ABEC7级的产品在径向跳动、轴向窜动的公差控制上更为严格，能够在高转速工况下保持稳定的旋转精度，减少轴系运行过程中的振动与噪音，避免因支撑件精度不足导致的设备整体运行精度下降。从结构设计思路来看，这款轴承采用经典的深沟球结构，由内圈、外圈、滚动钢球、保持架四个核心部分组成，

　　内圈与旋转轴采用过盈配合实现周向定位，外圈与设备的轴承安装座采用过渡或小间隙配合，方便装配过程中的同轴度调整；滚动体均匀排布在内外圈的滚道之间，通过保持架实现滚动体的等间距分隔，避免滚动体在运转过程中发生相互摩擦、碰撞，同时保证每个滚动体均匀承受径向与少量轴向的载荷。在外形尺寸与安装边界的设计上，这类轴承严格遵循通用深沟球轴承的尺寸系列规范，内孔直径、外圈外径、轴承宽度三个核心安装尺寸符合行业通用标准，设计选型时无需额外定制安装位，可直接匹配对应规格的轴径与轴承座孔；滚道的曲率设计经过优化，能够在承受额定径向载荷的同时，承受一定比例的双向轴向载荷，适用于轴系存在少量轴向窜动的工况。在实际装配过程中，需要注意内圈与轴的配合公差选择，

　　过盈量过大会导致轴承装配后径向游隙过小，运转过程中出现发热、卡滞的问题，过盈量不足则会导致内圈与轴发生相对转动，磨损轴颈与轴承内孔，影响设备使用寿命；同时安装时需要保证轴承端面与轴肩、轴承座孔端面的贴合度，避免倾斜安装导致的滚道局部受力过大，提前出现疲劳点蚀的问题。这类高精度轴承在日常使用中，还需要配合对应的润滑方案，根据转速、工作温度选择合适的润滑脂或润滑油，保证滚道与滚动体之间形成稳定的油膜，减少金属直接接触带来的磨损，延长轴承的维护周期与整体使用寿命。
