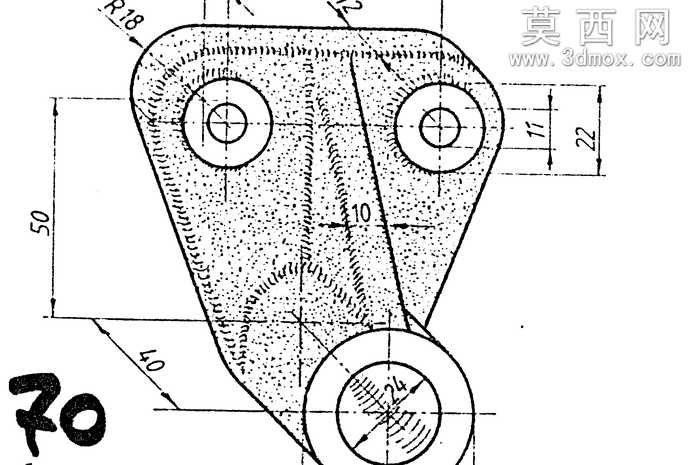

该作品是面向SolidWorks初学者设计的基础建模练习案例,整体为立式支撑类机械构件,建模过程遵循从基础特征到细节优化的常规设计逻辑。首先通过草图绘制底部三角形安装法兰的轮廓,标注两个安装孔的中心距、法兰边缘圆角等关键尺寸,使用拉伸凸台命令生成底座实体,再对底座边缘添加等半径圆角处理,消除尖锐棱角还原真实机加工零件的工艺特征。随后在底座上表面中心位置绘制竖向圆筒的截面草图,拉伸生成带中心通孔的支撑筒体,为保证筒体与底座的连接强度,在二者衔接处设计三角加强筋结构,通过筋特征命令快速生成对称分布的加强筋,筋板厚度均匀过渡,既符合铸件的拔模工艺要求,也能有效提升构件的抗载荷能力。建模过程中重点练习草图几何约束、特征尺寸关联、圆角过渡处理等基础操作,所有特征参数均可根据实际使用需求灵活修改,方便后续衍生不同规格的同类型支座。渲染阶段采用哑光深灰金属材质模拟铸铁零件的表面质感,调整环境光角度突出加强筋与筒体的结构转折,背景选用渐变暖粉色弱化无关元素干扰,清晰展现构件的整体形态与各部分衔接关系。该类支座常应用于小型设备的竖向轴类零件支撑场景,底部两个安装孔可通过螺栓与安装基面固定,中心通孔用于穿插支撑轴或导向杆,三角加强筋的设计可在不增加过多壁厚的前提下大幅提升结构刚性,避免竖向支撑时出现筒体根部断裂的问题,整体结构简洁实用,建模逻辑清晰,非常适合刚接触三维建模的学习者掌握基础实体特征的创建思路,理解机械零件中工艺结构与功能需求的对应关系,练习从二维草图到三维实体的转化思维,熟悉常用特征命令的操作技巧与参数设置逻辑。
