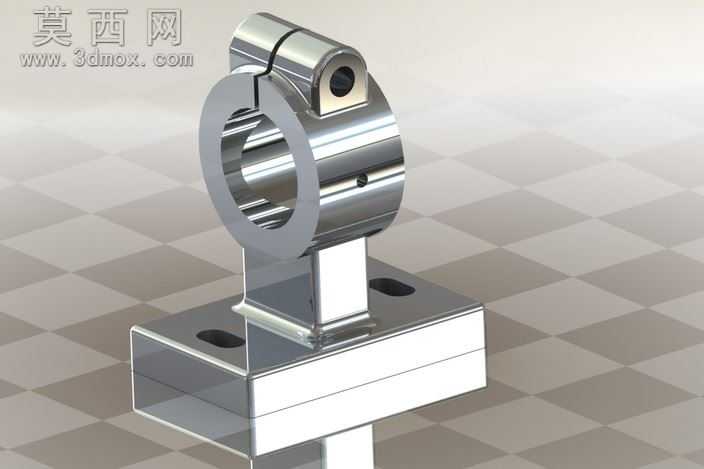

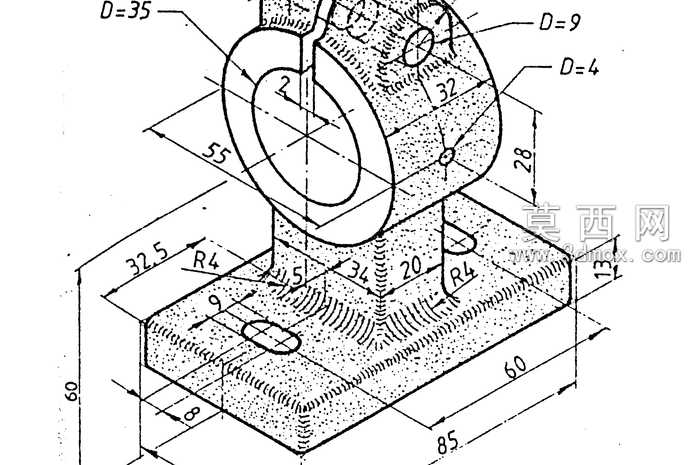

本作品为立式夹紧安装支座的三维建模设计,整体采用一体化结构布局,由底部安装底座、中部支撑立柱、上部夹紧环三个核心功能部分组成,建模过程中严格遵循机械零件的加工工艺逻辑,对各部分的连接过渡、倒角细节、安装孔位都做了精准还原。建模阶段首先从底部安装底座开始绘制,底座采用矩形板式结构,对称布置两个长圆形安装沉孔,方便安装时调整固定位置,底座与中部立柱的连接位置做了加厚过渡处理,避免应力集中导致的结构失效,建模时对过渡圆角的半径做了统一规范,保证零件的加工可行性。中部支撑立柱采用矩形截面的立式支撑结构,连接底部底座与上部夹紧环,立柱与上下两部分的连接都做了贴合面的平整处理,保证装配时的接触精度,建模过程中对立柱的垂直度做了参数化约束,确保整体结构的装配基准统一。上部夹紧环为开口式环形夹紧结构,环体顶部设置带安装孔的铰接耳座,通过螺栓锁紧即可实现对穿入环内的轴类零件的夹紧固定,环体侧面还设置了顶丝孔,可通过顶丝进一步锁紧穿入的轴件,防止工作过程中出现轴向窜动,夹紧环的开口缝隙做了均匀化处理,保证锁紧时环体的变形均匀,不会出现局部应力过大的问题。材质渲染阶段采用了抛光金属材质,模拟不锈钢机加工后的表面效果,对金属表面的反光度、粗糙度做了精细化调整,还原金属零件的真实质感,同时对零件的棱边做了细微的倒角高光处理,凸显机加工零件的工艺细节。渲染场景采用了常用的棋盘格展示地面,搭配柔和的环境光,多角度展示零件的结构细节,让观看者可以清晰看清各部分的结构特征与连接关系。设计思路上充分考虑了新手建模的练习需求,整体结构没有过于复杂的曲面特征,全部采用基础的拉伸、切除、倒角、钻孔等常用建模命令即可完成,非常适合三维建模初学者熟悉机械零件的建模流程,掌握从二维草图到三维实体的建模逻辑,理解机械零件中安装孔、夹紧结构、支撑结构的设计要点,在建模练习过程中可以熟悉参数化建模的约束方法,掌握对称结构、均匀分布特征的快速建模技巧,同时也能理解机械零件设计中工艺性、结构强度、装配便利性的平衡思路,完成建模后还可以通过装配练习,搭配轴类零件、锁紧螺栓等标准件,模拟实际的装配锁紧过程,进一步理解该类支座零件的实际工作原理。
- 全部评论(0)
- 模板大小 856.06 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 通用五金配件
