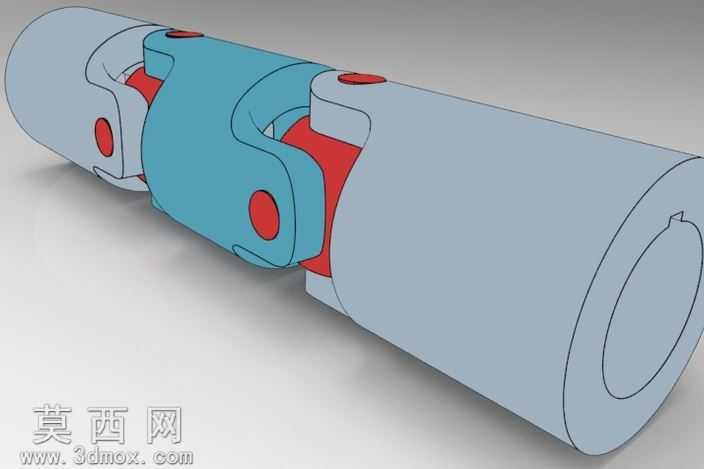

双联万向联轴器三维结构设计作品

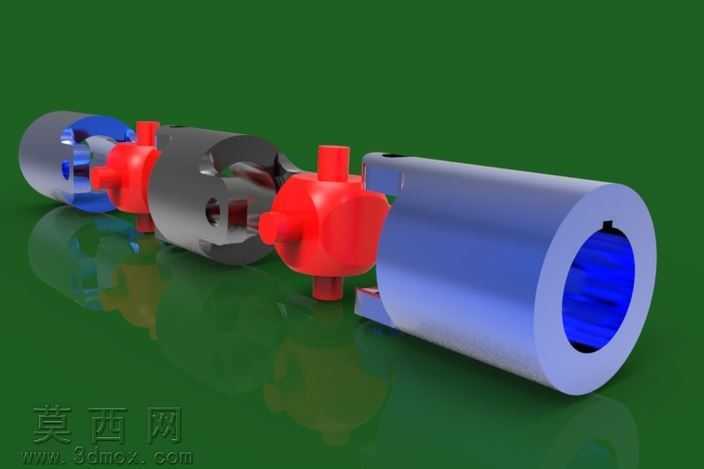

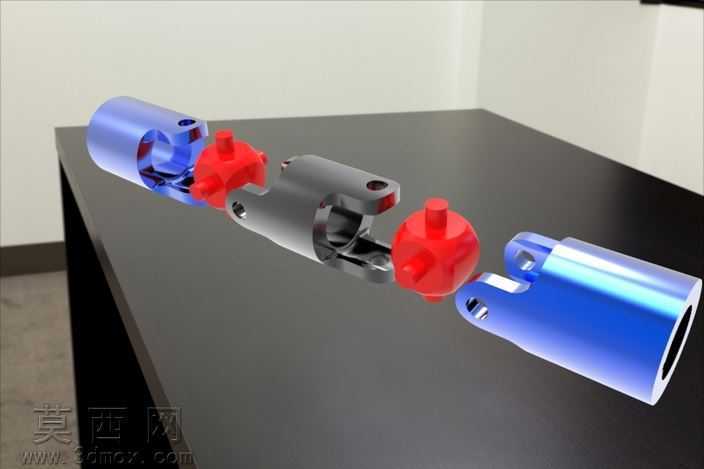

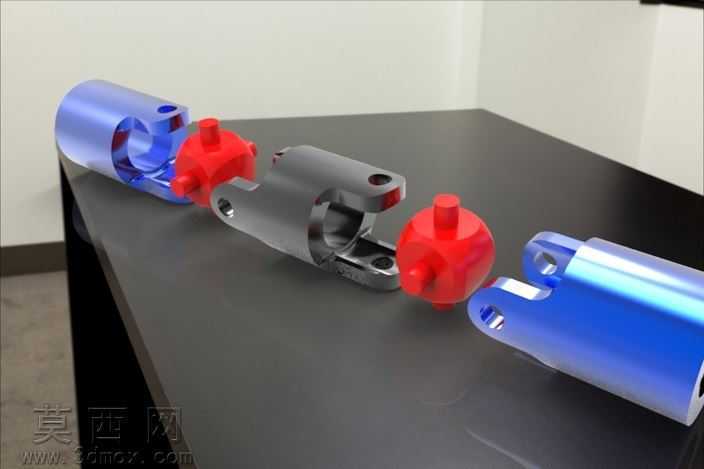

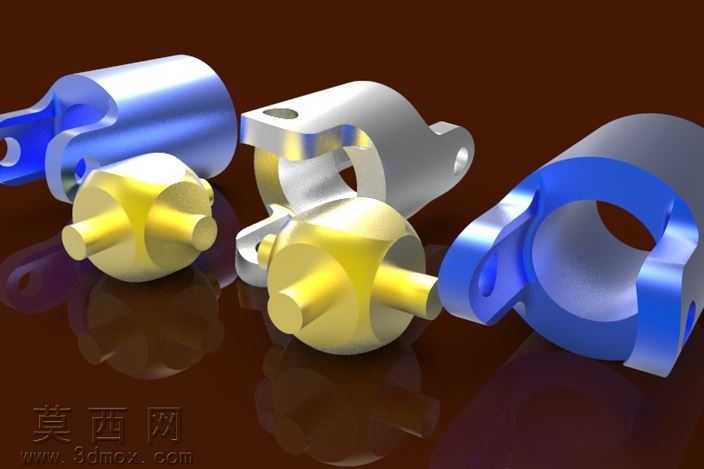

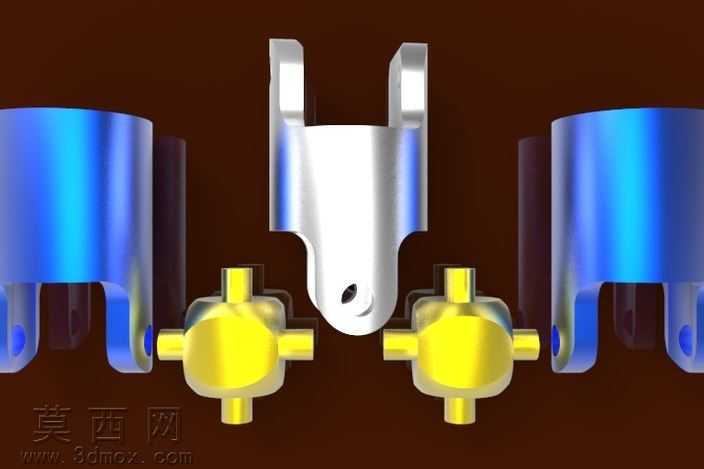

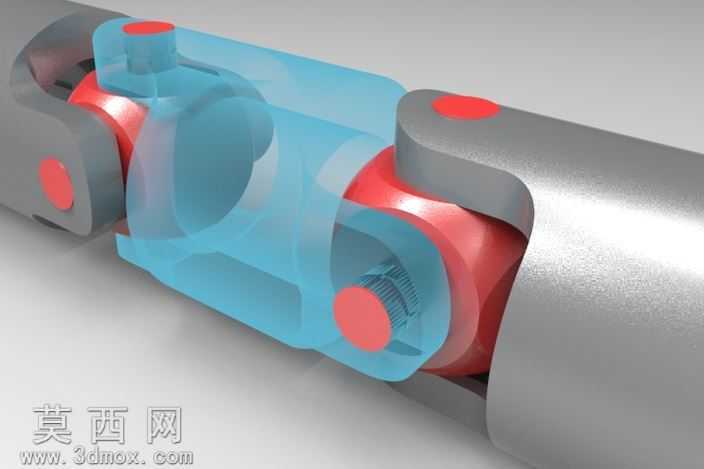

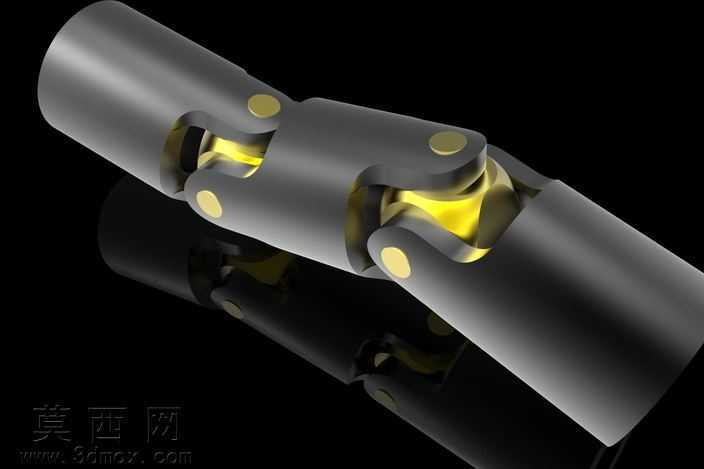

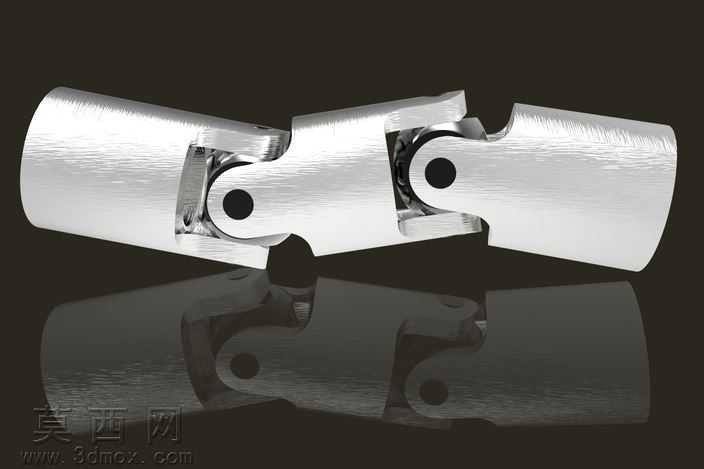

本作品为双联万向联轴器的三维建模设计成果，建模阶段采用参数化特征建模思路，先梳理双联万向节的核心传动逻辑：其依靠两组十字铰接结构实现变角度动力传递，可补偿两轴间的角向偏移、径向偏移与轴向偏移，相比单万向节具备更稳定的瞬时传动比，能有效降低单节万向节传动时的转速波动问题。建模过程中首先绘制两端轴套的基准轮廓，通过拉伸、切除特征完成带内孔的轴套主体结构，轴套内孔预留与传动轴配合的安装空间，轴套外侧与十字轴配合的铰接孔严格按照同轴度公差要求定位，保证后续铰接装配的转动灵活性。随后构建十字轴核心零件，十字轴的四个轴颈采用对称结构设计，轴颈直径与轴套铰接孔的配合间隙经过参数校核，既保证转动无卡滞，又避免间隙过大导致传动回程误差。中间连接架部分采用对称式叉形结构，两端分别与两组十字轴铰接，建模时通过镜像特征保证两侧叉臂的位置精度，确保两组十字轴的相位角符合双联万向节的等速传动要求。材质与渲染阶段，主体金属结构采用哑光合金钢材质，调整材质的粗糙度、金属度参数模拟经过调质处理的结构钢表面质感，十字轴轴颈与铰接孔配合的端面采用黄铜材质，还原实际产品中耐磨衬套的视觉效果，场景内添加柔和的环境光与定向补光，突出零件的曲面轮廓与铰接处的结构细节，阴影参数调整为软阴影，增强模型的立体感与真实感。结构设计上充分考虑实际装配逻辑，所有铰接位置保留合理的转动间隙，无特征干涉问题，各零件的倒角、圆角细节均按照机械加工工艺要求添加，轴套端部的倒角方便传动轴装配插入，铰接孔边缘的圆角可降低应力集中，提升零件实际使用时的结构强度。整体模型完整还原了双联万向联轴器的工作原理与结构细节，可用于机械原理教学演示、传动系统虚拟装配仿真等场景。
