带C型卡环的L型连接固定五金件

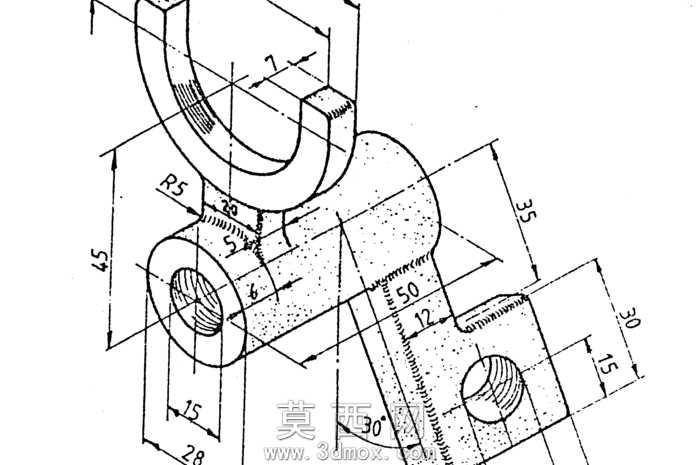

该零件采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理零件的功能逻辑：上部的开口C型卡环用于实现与对应圆柱杆件的快速卡接装配，中部的圆柱筒结构可作为铰接转轴的安装位，下部延伸出的L型支臂带有圆形安装孔，用于通过紧固件完成零件与安装基面的锁紧固定。建模阶段优先绘制各功能段的中心基准轴线，依次完成卡环的圆弧轮廓、圆柱筒的内外径特征、L型支臂的拉伸实体，再对各结构衔接处做平滑过渡处理，避免应力集中的尖锐棱角。材质设置选用哑光金属质感的碳钢材质参数，调整金属粗糙度、环境反射率参数，模拟普通机加工五金件的表面质感，渲染阶段采用柔和的漫反射打光方案，清晰呈现各结构的轮廓边界与衔接关系，无过度曝光的反光区域。结构设计上兼顾装配便捷性与结构强度，C型卡环的开口尺寸经过适配调整，既保证卡接时的弹性卡入余量，又能在装配后提供足够的抱紧力防止松脱；中部圆柱筒的内孔尺寸与对应铰接轴做公差适配，保证铰接转动的顺畅度；下部L型支臂的厚度经过受力校核，在满足安装空间要求的前提下保证足够的结构刚性，安装孔的位置避开应力集中区域，避免锁紧时出现零件变形。整体建模逻辑遵循从基准到特征、从主体到细节的设计思路，所有特征均保留参数化关联，可根据实际装配需求快速调整各段尺寸参数，适配不同规格的安装场景，适合三维建模初学者练习基础拉伸、切除、圆角等常用建模命令，掌握机械五金零件从功能拆解到三维建模落地的完整流程。
