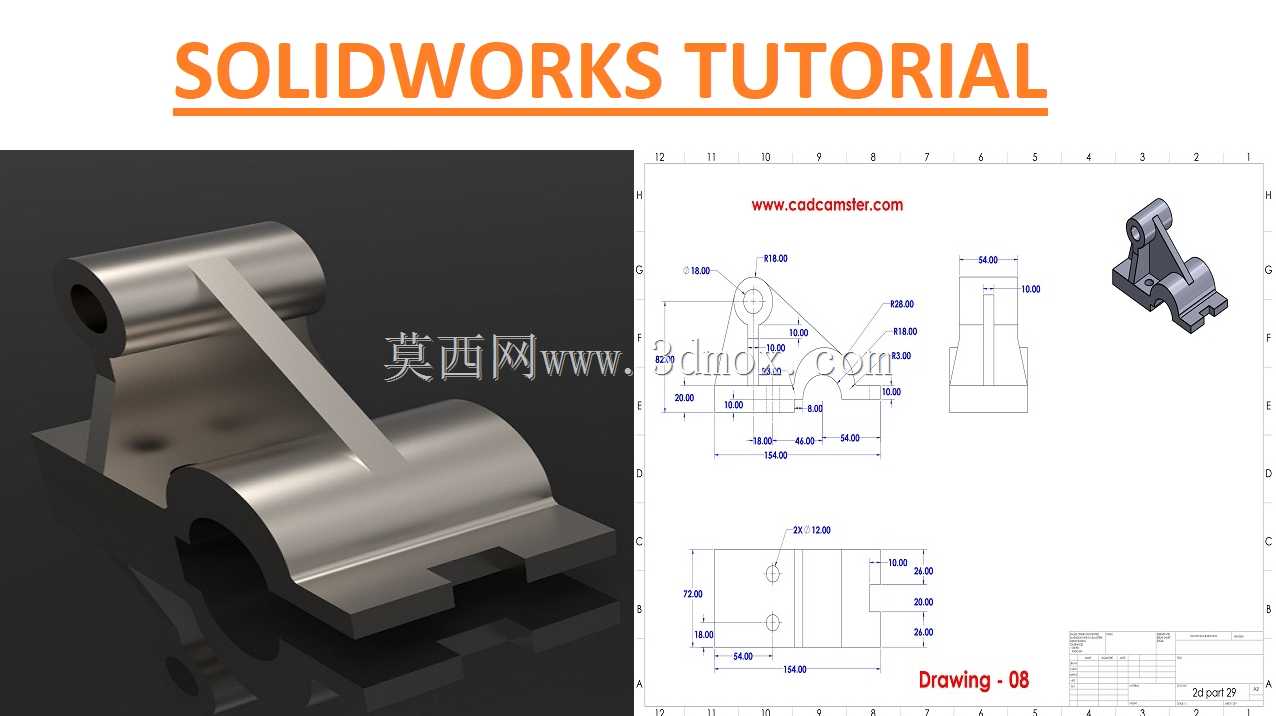

Solidworks机械支座类零件练习建模作品

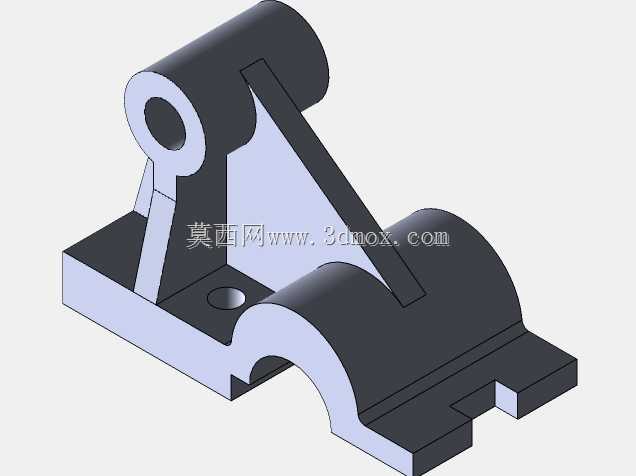

　　这类带双同轴筒身与斜向加强筋的支座类零件，常见于轻工自动化输送线、小型工装夹具的铰接支撑点位，主要承担转动副的承载与连接作用，工作时需承受铰接轴传递的径向载荷与间歇性的冲击载荷，因此结构设计上优先保障受力路径的连续性。从结构布局来看，两个同轴半开放筒身是核心的铰接配合部位，内孔需与铰接销轴做间隙配合，表面粗糙度要求控制在Ra1.6-3.2区间，保障转动过程的顺滑无卡滞，筒身的壁厚根据常规承载需求设定在6-8mm，既避免壁厚过大造成的材料浪费与整机重量冗余，也防止壁厚不足导致受载后出现筒身变形、销轴抱死的问题。筒身下方延伸出的带卡槽安装底座，是零件与设备机架的连接部位，底座上的卡槽结构可快速卡入机架预设的定位凸台，

　　减少装配时的对位调整时间，安装时通过螺栓穿过底座预留的沉孔完成锁紧，沉孔设计可避免螺栓头突出安装面，防止与周边运动部件发生干涉。连接筒身与底座的斜向加强筋，是整个零件的受力传递核心，筋板的倾斜角度经过受力校核，刚好将筒身承受的径向载荷顺畅传导至整个底座平面，避免应力集中在筒身与底座的直角连接处，减少长期受载后出现焊缝开裂或者结构断裂的风险，筋板厚度与筒身壁厚保持一致，保障铸造或者铣削加工时的工艺性，避免厚薄不均导致的加工变形或者铸造缺陷。建模过程中需优先确定两个筒身的同轴度基准，以筒身轴线为核心基准向下推导底座的安装平面位置，再根据受力方向确定加强筋的倾斜角度与轮廓边界，最后处理安装卡槽、沉孔等细部结构，

　　建模时需注意各部位的圆角过渡，尤其是筋板与筒身、底座的连接位置，需设置R2-R3的过渡圆角，既减少应力集中，也符合实际加工的工艺要求。这类零件的安装边界需注意，底座安装面的平面度需控制在0.05mm以内，保障与机架安装面的贴合度，筒身轴线与安装面的平行度公差控制在0.03mm，避免铰接轴安装后出现倾斜，导致转动过程中出现偏磨、异响等问题，零件整体的外形尺寸适配小型自动化设备的安装空间，不会占用过多的设备内部布局空间，同时预留足够的扳手操作空间，方便后期的装配与维护拆卸。
