L型带凸台圆柱座机械练习构件

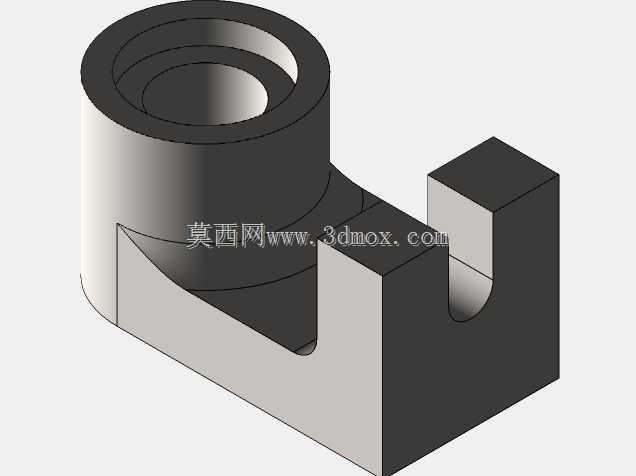

　　该构件属于典型的机械结构练习类零件，整体采用L型弯折基体搭配顶部同轴圆柱凸台的组合构型，这类结构常出现在小型工装定位模块、检测设备的传感器安装支座、轻工自动化生产线的小件承托工位中，实际工况下主要承担小件定位、部件支撑、轴类零件同轴导向的作用。从结构设计逻辑来看，L型的水平基体底部为平整安装面，可通过螺栓孔实现与安装基面的刚性固定，竖直侧臂与顶部圆柱凸台采用圆角过渡衔接，能够有效降低机加工后的应力集中风险，避免长期受载后衔接位置出现开裂变形。顶部圆柱凸台的内孔为同轴阶梯孔结构，可适配不同直径的导向轴或者检测探头安装，凸台外侧的环形端面可作为轴向定位基准面，与配合件的端面贴合后能保证装配的同轴度公差。从尺寸边界来看，

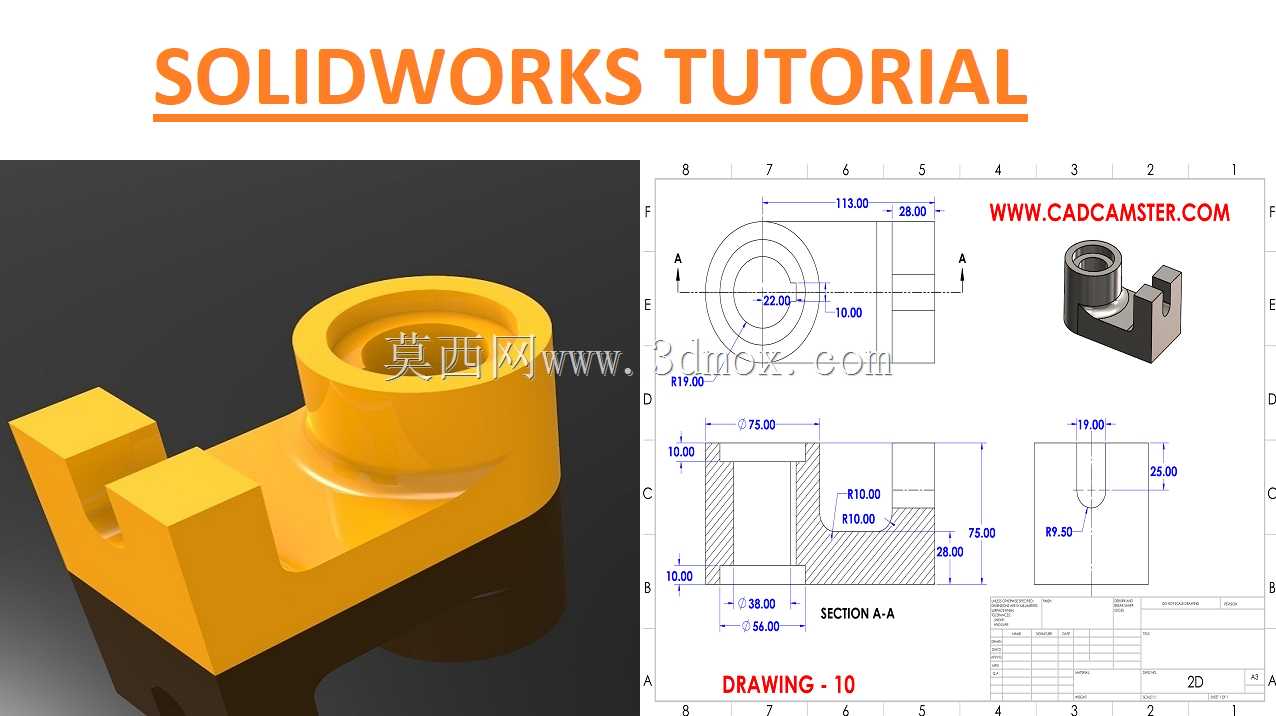

　　零件整体长宽高尺寸控制在常规小型机加工件的范畴内，水平基体的两个突出卡爪形成的开口槽宽度与深度均经过公差匹配，可实现与对应工位的快速卡接定位，无需额外设计复杂的锁紧结构即可满足快装需求。截面视图中可以看到，内孔的阶梯段设置有退刀槽结构，能够保证车削加工时刀具顺利退刀，避免加工后出现台阶毛刺，同时各转角位置的圆角半径统一，既符合机加工的工艺性要求，也能减少热处理过程中的应力不均问题。这类零件在建模过程中需要重点关注各特征的父子关系，优先绘制基体草图后再添加凸台、切除孔、圆角等附属特征，保证特征树的逻辑清晰，后续修改尺寸时不会出现特征报错。实际生产中这类零件多采用铝合金或者45号钢加工，表面根据使用需求做阳极氧化或者发黑处理，

　　既能满足轻量化的安装需求，也能具备足够的结构强度应对常规的工位载荷。安装时需要保证水平基面的平面度公差，避免安装后圆柱凸台的轴线出现偏斜，影响后续导向或者检测的精度，侧臂位置的减重槽在不降低整体结构强度的前提下减少了零件重量，降低了材料成本，也更适配小型自动化设备的轻量化设计需求。
