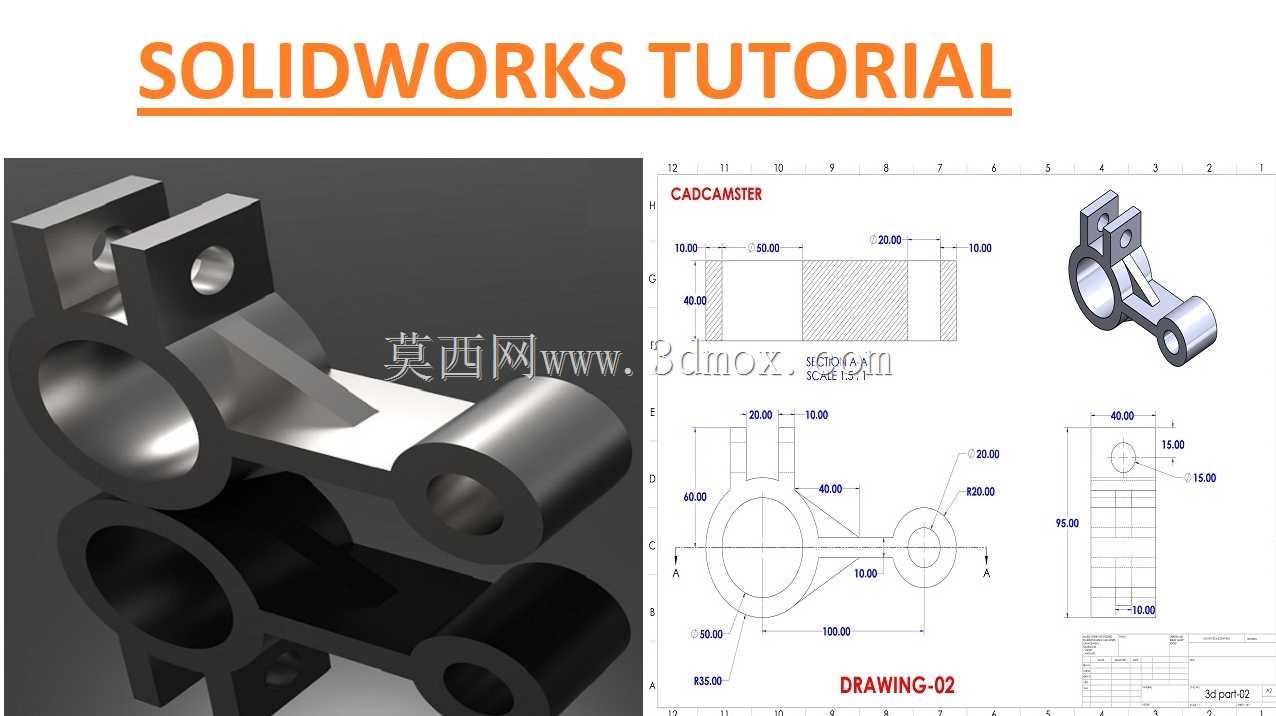

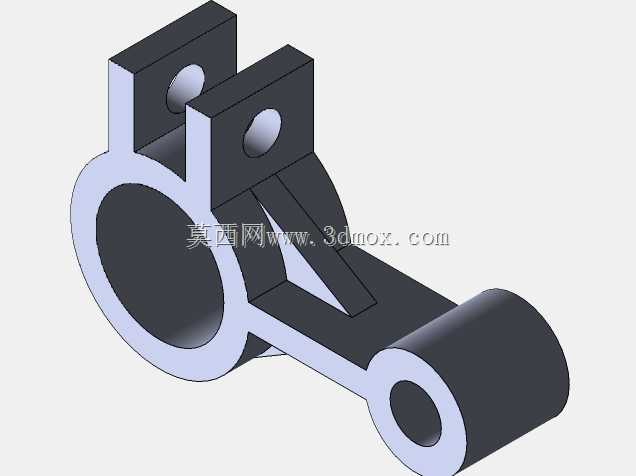

这类多安装位铰接支撑构件,常出现在轻工自动化输送线的侧部导向调节机构、小型检测设备的探头姿态调整支架、实验室小型试验台的工装装夹模块中,承担着连接固定端与活动端、传递铰接扭矩、预留多方向调节余量的核心作用。从结构设计逻辑来看,整个零件采用一体化铣削成型思路,主体设置三组同轴度要求逐级提升的铰接通孔,其中大直径通孔用于穿装主轴类固定销轴,承担主要的径向载荷与倾覆力矩,孔壁预留的粗糙度要求适配无油衬套的压装公差,避免长期铰接转动出现磨损失效;两组小直径通孔分别布置在构件的两个延伸支臂上,分别用于连接活动执行端与辅助支撑拉杆,孔位的中心距偏差控制在0.05mm以内,保证铰接转动时无卡滞、无虚位。构件的支臂采用变截面过渡设计,
在铰接孔受力集中的位置做了加厚凸台处理,非受力区域做了减重挖槽,既保证整体结构的刚性满足150N·m扭矩下的形变要求,又尽可能控制零件整体重量,降低运动端的惯量负载。从安装边界来看,零件的整体外轮廓尺寸适配小型设备的紧凑安装空间,最大安装回转半径不超过120mm,安装时大直径销轴孔的轴线与安装基准面的垂直度要求控制在0.02mm以内,两个支臂的安装孔位分别预留了10mm与15mm的调节行程空间,可适配不同行程的微调需求。零件的平面部分预留了平面加工基准,方便加工时一次装夹完成所有孔位与端面的加工,减少二次装夹带来的形位公差偏差;支臂与主体连接的位置做了R角过渡,避免应力集中导致的长期载荷下断裂问题,所有孔口位置都做了0.
5mm的倒角处理,既去除加工毛刺,也方便销轴与紧固件的顺利装配。这类构件的建模过程需要重点关注各孔位的中心距尺寸链校核,以及变截面过渡位置的曲面连续性,避免后续工程图导出时出现尺寸标注矛盾,同时要考虑实际加工时的刀具可达性,所有内转角的R角都设置为不小于3mm,适配常规立铣刀的加工参数,不需要特殊定制刀具即可完成全工序加工。在实际选型应用中,这类构件可根据使用场景的载荷要求,选用铝合金6061做阳极氧化处理用于轻载调节场景,也可选用45号钢做调质处理用于中等载荷的传动铰接位置,孔位的尺寸公差可根据配合需求调整为H7或者H8精度,满足不同的装配配合要求。
