弯臂式铰接连接支架结构设计

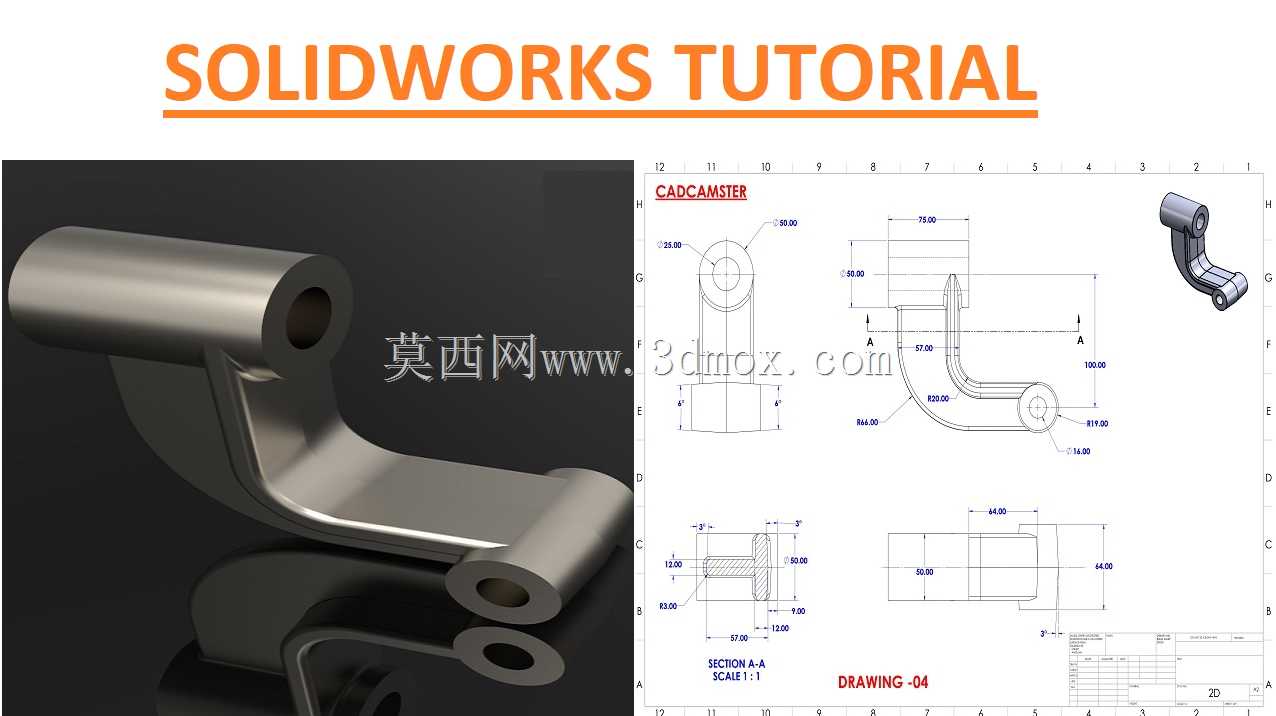

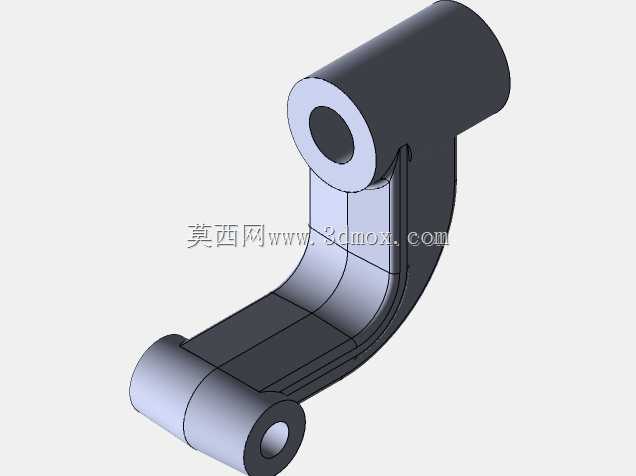

　　该弯臂式铰接连接支架属于机械传动与支撑系统中的典型铰接构件，主要应用在需要实现小角度摆动、多节点铰接联动的设备场景中，常见于轻工自动化输送线的摆臂机构、小型检测设备的角度调节组件、传感器安装位的姿态调整支架，也可作为手动工装夹具的铰接压臂使用，承担两个铰接点位之间的力传递与运动导向作用。从结构功能来看，构件两端分别设置同轴度要求较高的通孔铰接端，上端单孔位用于与固定支座的铰接轴配合，下端双平行孔位用于与执行端连杆或摆臂连接，中间弯臂段采用平滑过渡的变截面结构，既规避了直角应力集中带来的疲劳断裂风险，也能在满足结构强度的前提下尽可能降低构件自重，减少摆动过程中的惯性负载。设计过程中首先确定两端铰接孔的中心距作为核心安装边界，

　　该尺寸直接决定摆臂的摆动行程与力臂长度，孔位内径尺寸匹配常用的标准铰接销轴，孔壁预留了衬套安装余量，可在长期磨损后仅更换衬套即可完成维护，无需更换整个构件。弯臂的弯曲弧度经过受力校核，在承受额定径向载荷时，最大应力集中区域出现在弯臂过渡段的内侧，因此该区域的壁厚做了局部加厚处理，同时外侧面做了圆弧卸荷设计，避免应力峰值超过材料的许用应力。外形尺寸方面，上端铰接孔的轴向长度与配套支座的安装槽宽度匹配，下端双孔的间距与配套连杆的端部宽度一致，所有安装面的平面度、孔位的同轴度、两端孔轴线的平行度都按照通用机械零部件的公差等级设定，能够直接适配标准紧固件与铰接配件，无需二次加工即可完成装配。实际使用中，该构件通过铰接轴连接固定端与活动端，可实现绕上端孔轴线的定角度摆动，运动过程中弯臂的曲面结构不会与周边相邻构件发生运动干涉，表面的金属质感处理也能满足外露式机械结构的外观要求，在小载荷铰接传动场景中具备较好的通用性与互换性。
