铰接式传感安装支座结构设计方案

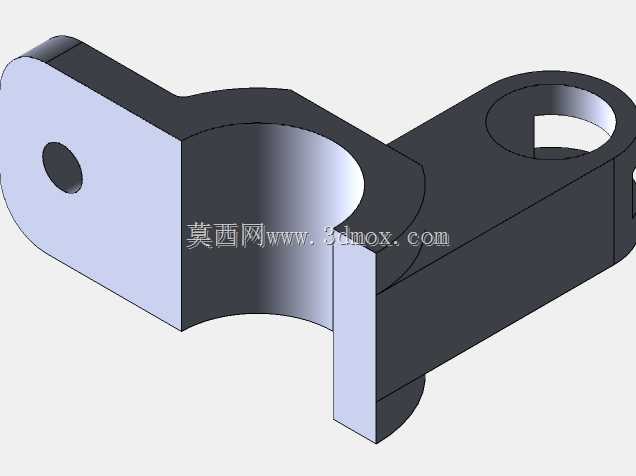

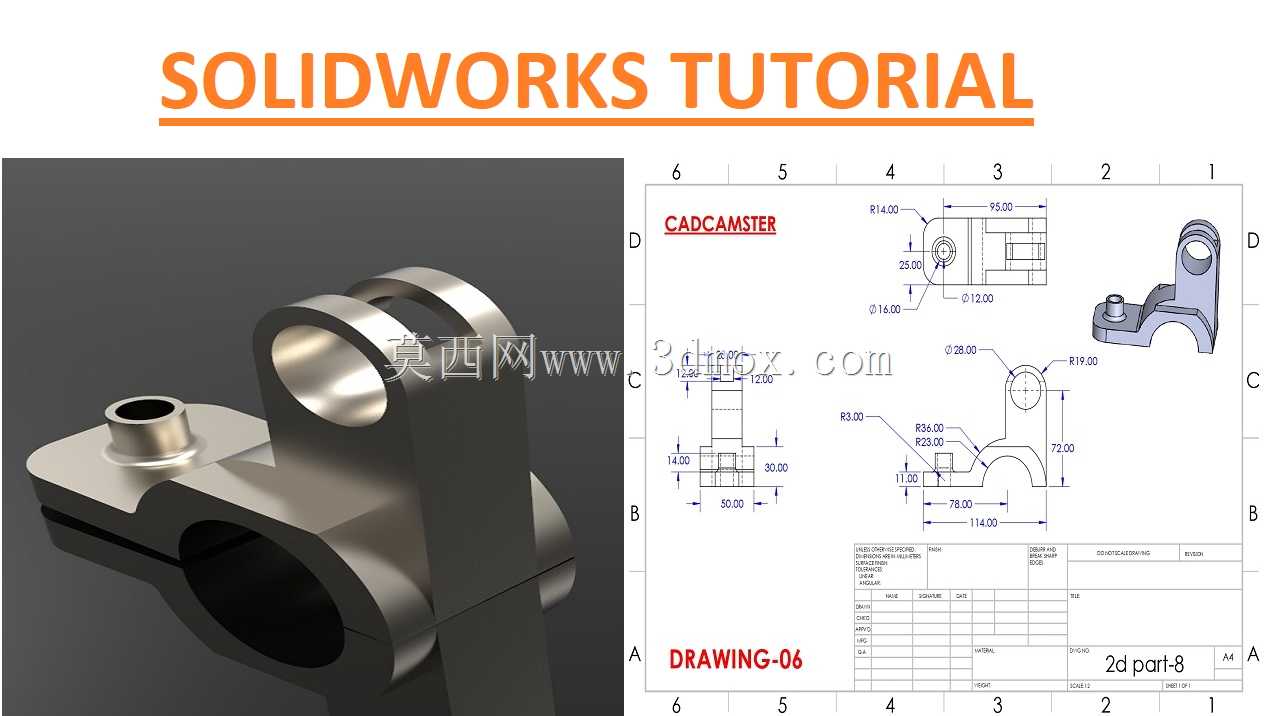

　　该铰接式安装支座主要应用于工业传感检测场景中，作为传感元件与设备主体的连接承载构件，在自动化生产线的位置检测、位移反馈、工况监测工位中承担固定与姿态适配的作用，能够在设备运行产生小幅振动、部件存在相对摆动的工况下，保证传感元件的安装位置精度，避免检测信号出现偏移或失真。从结构功能来看，构件主体集成了三类功能特征：下部的开式夹装孔用于穿装设备上的固定光轴，通过侧边的锁紧间隙实现抱紧固定，无需额外加工安装平面即可在轴段任意位置调整安装方位，适配不同检测点的位置需求；上部平行设置的双铰接耳板带同轴通孔，用于铰接联动的检测拨杆或触发摆臂，耳板孔的同轴度公差控制在0.02mm以内，保证铰接部件转动无卡滞，摆动过程中无多余窜动；

　　侧方凸起的带孔凸台用于安装传感探头，凸台内孔与夹装孔轴线保持严格的垂直位置关系，确保探头检测面正对被检测部件，检测距离符合传感元件的额定工作区间。设计过程中优先考虑了安装调试的便捷性，夹装孔的开口间隙设置为3mm，采用标准内六角螺栓即可完成锁紧操作，无需定制紧固件；铰接耳板的厚度根据常规铰接销的直径匹配，预留了足够的抗剪切截面，在摆臂频繁往复摆动的工况下不会出现耳板变形或断裂问题；侧方凸台的高度经过核算，既保证探头安装后不会与主体结构产生干涉，也避免凸台过长导致探头受外力碰撞损坏。从安装边界来看，构件整体沿夹装孔轴线方向的总宽度控制在合理范围，夹装孔适配常规直径的设备安装光轴，铰接孔中心与夹装孔中心的位置尺寸经过多轮校核，

　　保证摆臂摆动过程中不会与设备周边的管线、其他构件产生运动干涉；所有棱边均做了R0.5的倒角处理，既去除加工毛刺避免安装时划伤操作人员，也减少了应力集中点，提升构件的长期抗疲劳性能。在材质选择上，该构件适合采用45号钢加工后做发黑处理，兼顾结构强度与防锈能力，若应用于有腐蚀介质的工况，也可替换为304不锈钢材质，结构尺寸无需调整即可满足使用要求。建模过程中所有特征均采用参数化设计，关键尺寸设置了关联约束，调整夹装孔直径、铰接孔间距等核心参数时，其余关联特征可自动更新，方便针对不同规格的传感元件、不同直径的安装轴快速改型，缩短同系列安装支座的设计周期。
