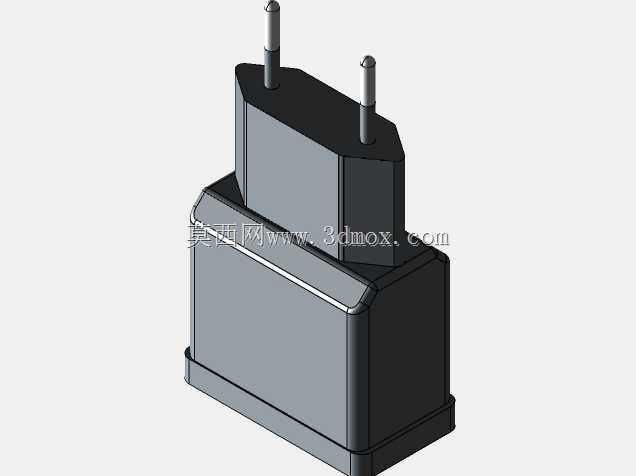

欧规插脚式手机电源充电适配器结构

　　日常消费电子供电场景里，这类插墙式充电适配器是移动终端补能的核心配套部件，主要作用是将民用市电的高压交流电转换为符合手机等便携数码设备输入要求的低压直流电，为设备内置电池提供稳定的充电输入，同时在供电回路中承担基础的电气隔离防护作用，避免市电侧的电压波动、浪涌冲击直接损伤终端设备。从结构设计层面看，这款适配器采用一体式插脚布局，两个圆柱型欧规插脚直接从壳体上半部分伸出，插脚的中心距、伸出长度、直径参数均严格对应欧标墙面插座的插孔尺寸规范，插脚根部做了限位凸台结构，插入插座后可保证插脚与插座簧片的接触深度符合安规要求，避免接触不良导致的打火、温升超标问题。壳体采用上下扣合的分体式结构，分型面沿着壳体侧部的棱线布置，

　　既可以保证合模后外观面的整体性，也能在内部预留足够的空间容纳AC插脚连接弹片、整流降压电路板、USB输出接口等核心元器件，壳体边角全部做了圆弧过渡处理，没有尖锐棱角，既符合消费类电子产品的外观触感要求，也能避免日常插拔过程中划伤使用者手部。设计过程中需要重点考量插墙后的受力平衡，插脚的位置设置在壳体上部靠近重心的区域，插入墙面插座后，整机的重心落在两个插脚的支撑范围内，不会因为自身重量产生偏斜力矩，避免长期使用后出现插座簧片变形、适配器松脱掉落的问题。壳体内部的元器件排布需要预留足够的电气间隙，高压侧与低压侧之间设置隔离挡筋，满足安规标准里的爬电距离要求，同时壳体的内壁设置多道定位筋条，用来固定内部的PCB板，避免日常插拔受力、

　　轻微跌落时电路板出现移位，导致元器件引脚脱焊、插脚连接松动。输出接口设置在壳体的下端面，插墙使用时接口朝下，方便充电线缆自然垂落，不会因为线缆弯折角度过大导致接口处的线缆外皮破损，接口周围的壳体做了下沉式限位槽，插入充电线插头后可以对插头形成径向支撑，减少插头晃动对接口焊盘的作用力。整体外形尺寸控制紧凑，在满足内部元器件排布、安规距离要求的前提下尽可能压缩壳体体积，减少插墙后占用的墙面空间，不会遮挡插座上的其他插孔，适配多联排插、墙面插座的使用场景。壳体表面采用细磨砂质感的面壳处理，既可以减少日常使用中指纹、划痕的残留，也能提升插拔时的手部摩擦力，方便使用者施力将适配器从插座上拔出。
