工业送风用电机鼓风机结构设计

　　在车间通风换气、生产工序气体输送、设备散热配套这类场景里，电机鼓风机是出镜率极高的通用流体设备，不同于普通民用风机，工业场景下的这类设备要兼顾风压稳定性、长时间运行可靠性以及安装适配性，做结构设计时得把实际工况的各类边界条件都考虑进去。

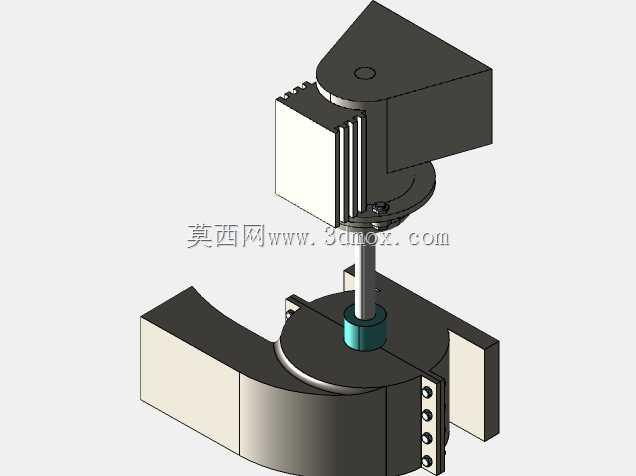

　　从功能逻辑上看，这套结构的核心是通过电机直驱叶轮旋转，在蜗壳流道内形成连续的气压差，完成空气或特定工艺气体的定向输送，叶轮的叶片型线直接决定了风压与风量的匹配关系，针对不同送风距离、管路阻力的工况，叶片的倾角、曲率都要做对应调整，避免出现小阻力工况下电机过载、大阻力工况下风量不足的问题。设计时优先把电机的输出轴与叶轮做同轴直连结构，省去皮带传动、齿轮传动的中间环节，既减少了传动损耗，也压缩了整机的轴向尺寸，同时降低了后期运维的易损件更换频次，毕竟工业现场连续运行的设备，传动环节越少，故障点就越少。

　　安装边界方面，整机的进出风口采用标准法兰对接结构，能直接匹配车间常见的通风管路口径，不需要额外做变径转接，底座预留的安装孔位按照通用风机的安装间距设计，不管是落地固定安装、支架悬空挂载还是设备侧装配套，都能直接适配现有安装位，不用重新打孔做基础。蜗壳的流道做了顺滑过渡处理，从叶轮边缘到出风口的截面变化是渐变式的，能减少气流在流道内的紊流损失，降低运行时的气动噪音，同时蜗壳内壁做了圆弧倒角处理，避免长期运行时积尘挂灰，尤其是输送含少量粉尘的工艺气体时，不容易出现流道堵塞导致的风压下降问题。

　　电机部分的结构设计要考虑散热需求，电机外壳的散热筋顺着气流方向布置，当风机运行时，部分进风气流会掠过电机外壳，带走电机运行产生的热量，不需要额外加装独立散热风扇，进一步简化了结构。叶轮与电机轴的连接采用键传动加锁紧螺母的固定方式，能承受高速旋转时的扭矩波动，即使是频繁启停的工况，也不会出现叶轮松动、轴孔打滑的问题，同时做了动平衡校准结构，叶轮上预留了平衡配重块的安装位置，装配时可以根据动平衡测试结果调整配重，把高速运行时的振动值控制在工业设备允许的范围内，避免振动传导到管路或者配套设备上。

　　在实际选型配套时，要注意设备的进出口方向可以根据安装场景调整，蜗壳的固定螺栓采用均布设计，松开连接螺栓就能旋转蜗壳调整出风口的朝向，适配不同走管方向的安装需求，不需要额外定制特殊角度的蜗壳。整机的密封结构采用接触式密封圈，在电机轴与蜗壳的连接位置做了密封处理，避免输送气体时出现泄漏，尤其是输送有一定压力的工艺气体时，能保证风压不会从轴缝处损耗，同时也能防止外部的粉尘、水汽进入电机轴承位置，延长轴承的使用寿命。

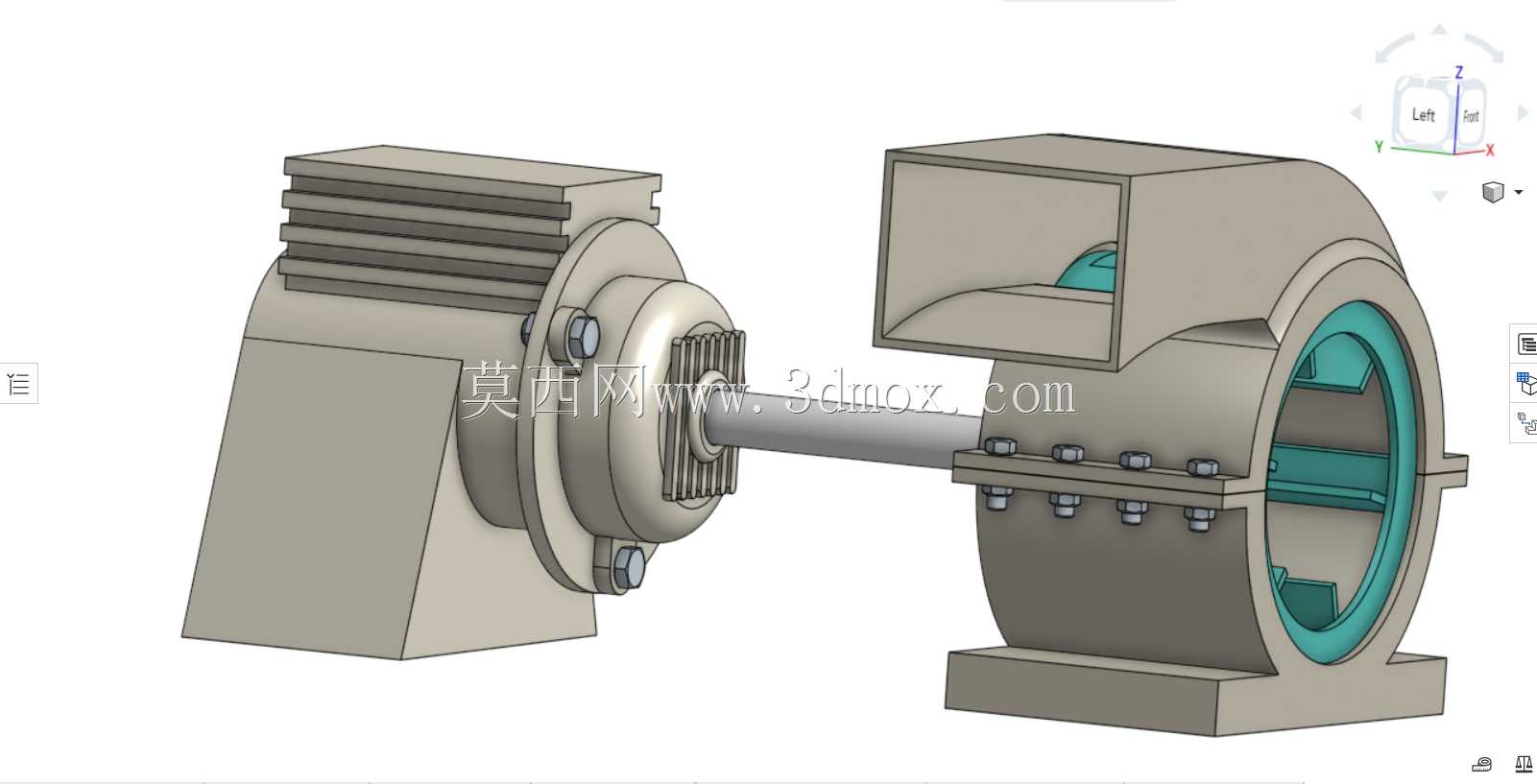

　　做三维建模的时候，要把各个部件的装配间隙留足，比如叶轮与蜗壳内壁的间隙控制在合理范围内，间隙太小容易出现运行时叶轮擦碰蜗壳的故障，间隙太大则会导致回流损失增大、风压降低，同时要考虑装配工艺性，各个连接部位的螺栓都预留了足够的扳手操作空间，后期现场拆装维护时不需要特殊工具就能完成部件更换。接线盒的位置设置在电机侧面，避开了气流直吹和容易积水的方位，接线口采用防水格兰头结构，适配车间常见的布线需求，不管是穿钢管布线还是穿波纹管布线都能可靠固定密封。

　　这类设备在实际应用中，除了常规的车间通风，还能配套在除尘设备、风送输送系统、设备冷却系统里作为动力源，结构设计上的通用性越强，能适配的场景就越广，不需要针对每个细分场景做大幅结构修改，既能降低生产制造成本，也能减少现场安装调试的工作量。
