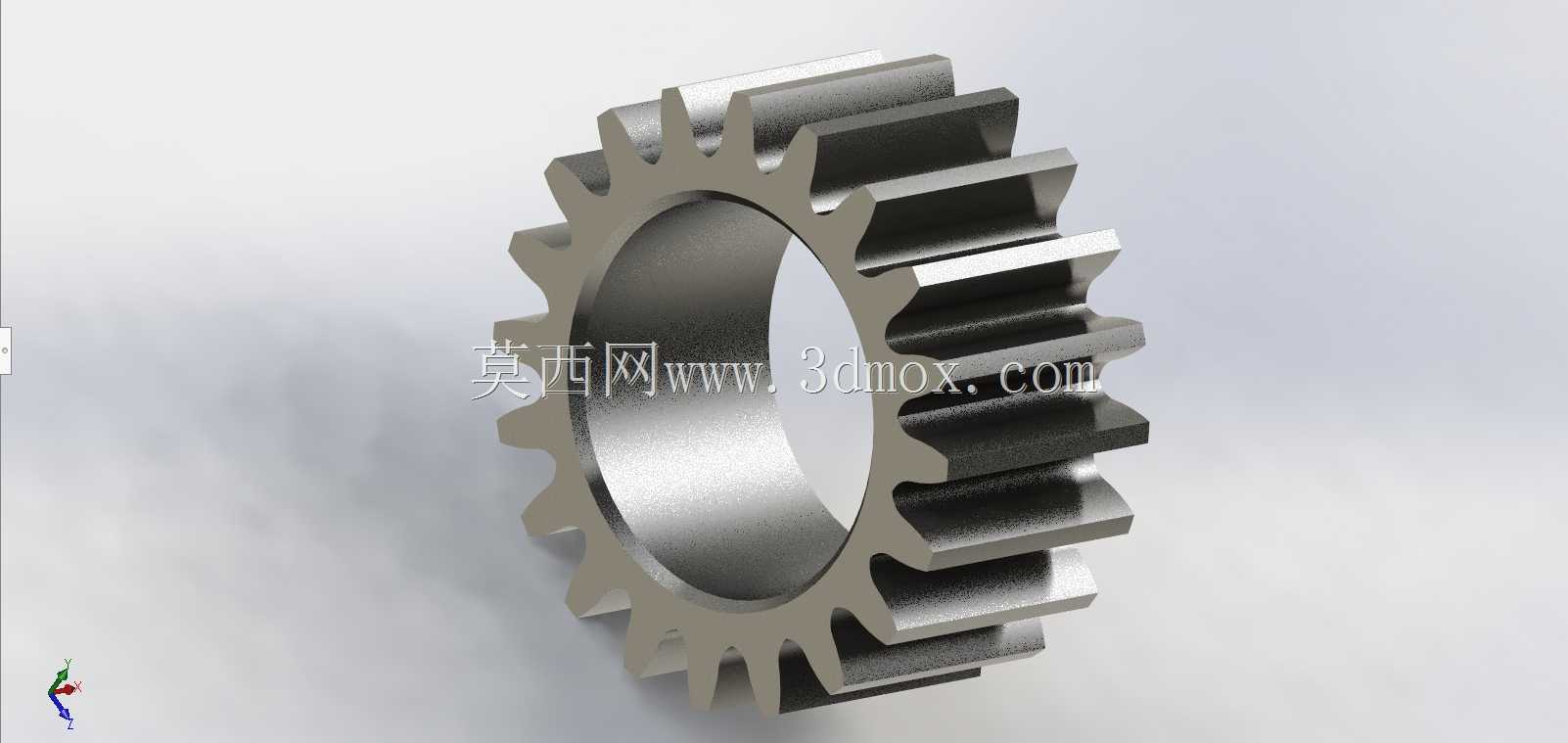

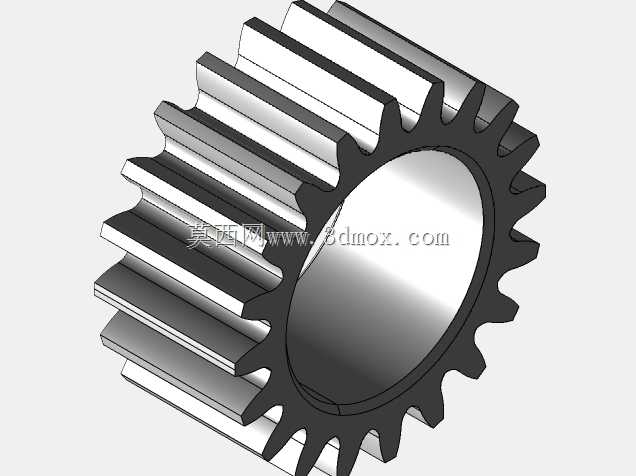

动力传动用标准直齿圆柱啮合构件

　　在常规工业动力传输场景中，这类直齿圆柱构件是平行轴传动布局里应用最广泛的基础啮合元件，日常在轻工输送线、小型机床进给机构、农用机械动力分配单元、普通减速机输入输出级里都能见到它的身影，区别于斜齿、人字齿等其他齿形构件，它的齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，对应的支撑轴承选型无需额外考虑轴向载荷补偿，整体支撑结构的设计复杂度会低很多，非常适合中低速、载荷平稳的动力传递工位。

　　从实际功能特性来看，这类直齿构件工作时依靠轮齿齿廓的逐齿接触，将主动轴的旋转扭矩按照固定传动比传递给从动轴，传动比的精度完全由齿形加工精度、齿距累积误差、安装同轴度决定，常规应用场景下选择8级精度等级即可满足绝大多数通用设备的传动需求，要是用在进给定位、精密分度这类对传动回差有要求的工位，就需要提升到7级甚至更高精度，同时配套设计齿侧间隙调整结构，抵消长期啮合磨损带来的回差增大问题。

　　做这类构件的三维结构设计时，首先要根据传动系统的额定传递扭矩、输入转速、工况载荷系数计算出对应的模数，再结合预设的传动比确定齿数，这里要注意避免根切问题，标准齿形不发生根切的最少齿数是17，要是结构空间受限必须做少齿数设计，就得采用变位齿形设计，通过齿顶高系数修正来避免根切带来的齿根强度下降问题。齿宽的确定要和支撑轴的跨距匹配，通常齿宽系数取0.2到0.4之间，齿宽过大会导致载荷沿齿向分布不均，反而加剧局部磨损，齿宽过小则会导致单齿承载压力过大，容易出现断齿、点蚀等失效问题。

　　结构细节上，这类直齿构件的中心安装孔要和配合轴的公差带匹配，常规间隙配合选H7/g6即可，要是有重载冲击的工况就要选过渡配合加平键周向固定，平键槽的位置要和齿根位置错开，避免键槽的应力集中和齿根的弯曲应力叠加，大幅降低轮体的断裂风险。轮缘、轮辐、轮毂的尺寸比例要按照等强度原则设计，小尺寸的直齿构件可以直接做成实心轮体，大直径的构件就要做腹板式或者轮辐式结构，在保证整体刚度的前提下降低转动惯量，减少启停过程中的动载荷冲击。

　　安装边界方面，要注意两个啮合直齿构件的中心距偏差必须控制在公差允许范围内，中心距过大会导致齿侧间隙过大，传动过程中产生冲击噪音，中心距过小则会导致齿面啮合过紧，润滑脂无法有效进入啮合面，加剧齿面磨损甚至出现卡滞。两轴的平行度偏差也要严格控制，不然会出现轮齿一端接触的偏载现象，短时间内就会造成局部齿面的过度磨损。日常应用中这类直齿构件的润滑根据转速选择，低速工况用润滑脂定期涂抹即可，转速超过1000r/min的工况就要采用油浴或者喷油润滑，保证啮合面的持续油膜覆盖，降低摩擦损耗延长使用寿命。

　　和其他齿形的传动构件相比，直齿构件的加工难度更低，不管是滚齿、插齿还是铣齿加工，工装调整都更简单，加工成本也更低，而且没有轴向力的特性让它的支撑结构设计、装配调整都更便捷，在很多对传动平稳性没有极高要求的通用动力传输场景里，它的综合性价比是所有平行轴传动构件里最高的，也是很多入门结构设计人员最先接触的传动类构件，做三维建模的时候要特别注意齿廓渐开线的准确绘制，要是齿形曲线偏差过大，后续做运动仿真、干涉检查的时候就会出现啮合卡滞的问题，无法还原真实的传动状态。
