电力传动系统用高精度斜齿传动构件

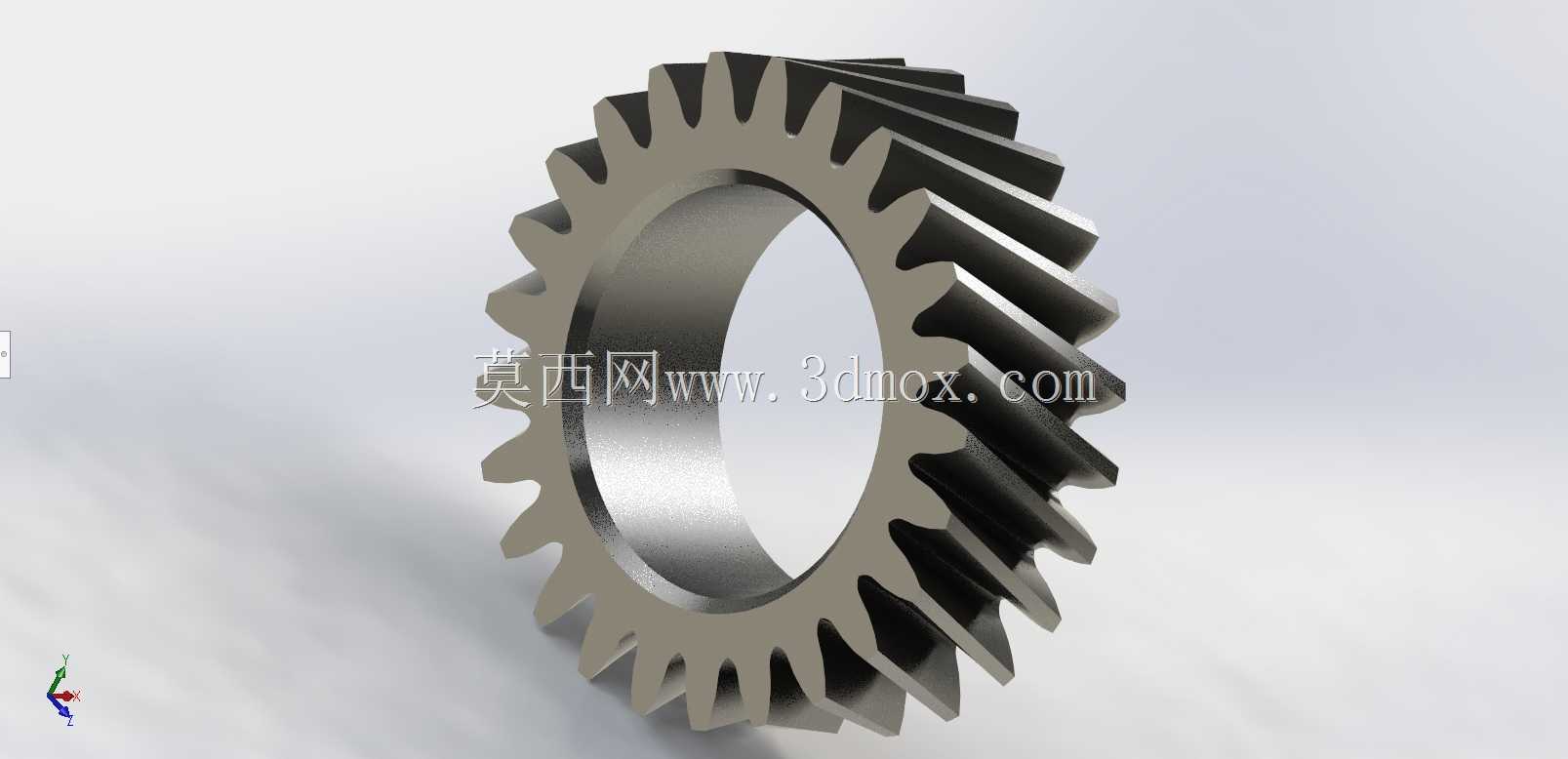

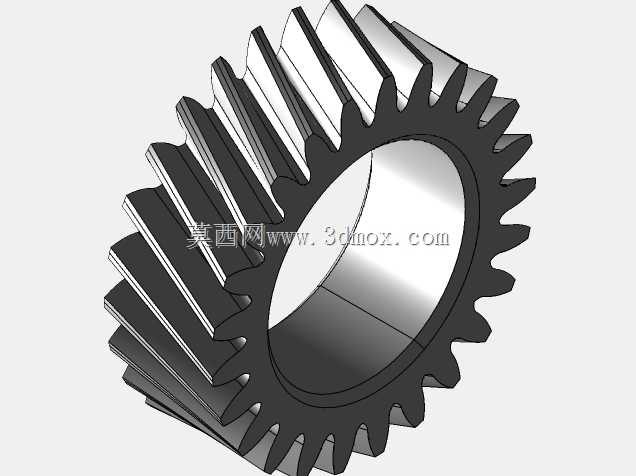

　　在电力传输类设备的传动链路中，斜齿构件的应用场景覆盖了从厂区输配电配套动力机组、工业生产线主传动箱到中小型动力输出单元的多个环节，和直齿传动构件相比，斜齿的啮合过程是逐步进入、逐步脱离的，不会出现直齿啮合瞬间的刚性冲击，这一特性让它在中高速、重载的电力传输场景里能有效降低运行噪音，减少齿面的瞬时冲击载荷，延长整套传动系统的维护周期。做这类斜齿构件的三维设计时，首先要匹配安装边界的约束条件：要先确认对应传动轴的轴径尺寸、键槽规格、传动箱内的中心距预留空间，还有相邻传动构件的安装间隙，避免齿顶和箱体内壁、相邻轴上的传动件发生运动干涉。齿向的螺旋角选择是设计环节的核心考量点，螺旋角过小的话，斜齿的啮合重合度优势发挥不出来，

　　运行平稳性和直齿差异不大；螺旋角过大则会带来额外的轴向力，对两端支撑轴承的轴向承载能力提出更高要求，还会增加传动过程中的无用功率损耗，常规电力传输场景下的斜齿螺旋角一般选在8度到15度区间，兼顾传动平稳性和轴向力控制。齿形参数的匹配要结合传动比要求来定，模数选择要核算齿根弯曲强度和齿面接触强度，毕竟电力传输场景下很多时候会面临短时过载的工况，比如设备启动瞬间的电流峰值带来的扭矩突增，要是齿根强度储备不足，很容易出现断齿故障。建模过程中要注意齿面的渐开线轮廓精度，还有齿向螺旋线的顺滑度，不能出现建模导致的齿面台阶、轮廓偏差，不然实际加工出来的构件啮合时会出现偏载，局部齿面磨损过快。从安装适配的角度看，

　　这类斜齿构件的轴向定位尺寸要做严格的公差预留，轮毂的长度要和轴上的安装位长度匹配，端面的垂直度公差要控制在合理范围，避免安装后出现齿向偏斜，导致啮合接触斑点不在齿面中部，影响传动效率和使用寿命。实际应用里，这类斜齿构件常和配套的轴承、轴、密封件组合成传动单元，用在电力系统的动力输送环节，比如输煤皮带的传动端、电厂辅机的减速箱、厂区配电房配套的通风设备传动组里，它的平稳传动特性可以减少设备运行时的振动，避免振动传导到周边的电力监测元器件，影响监测数据的准确性。设计时还要考虑润滑路径的适配，齿面的粗糙度要匹配对应的润滑方式，油浴润滑的场景下齿面粗糙度可以适当放宽，要是采用喷油润滑的高速传动场景，齿面的光洁度要求更高，

　　避免润滑油膜无法稳定形成。另外，斜齿的旋向选择要配对考量，平行轴传动的两个配对斜齿构件旋向必须相反，中心距核算的时候要把螺旋角带来的分度圆直径变化计算在内，不能直接套用直齿的中心距计算公式，不然装配时会出现中心距偏差，导致啮合间隙过大或者卡滞。很多刚接触传动设计的工程师容易忽略轴向力的抵消设计，要是同一根轴上布置两个斜齿构件，尽量让两个构件产生的轴向力方向相反，这样可以抵消大部分轴向载荷，降低轴承的负载，延长轴承的使用寿命。这类斜齿构件的外形轮廓要做倒角处理，齿端的倒角不仅方便装配时的啮合导入，还能减少齿端边缘的应力集中，避免热处理过程中齿端出现裂纹。建模完成后要做运动仿真校验，模拟满负载工况下的啮合状态，检查是否存在齿面干涉、重合度是否达到设计要求，轴向窜动的预留间隙是否在合理范围，确保实际生产加工出来的构件能直接适配对应的安装场景，不需要二次修配。
