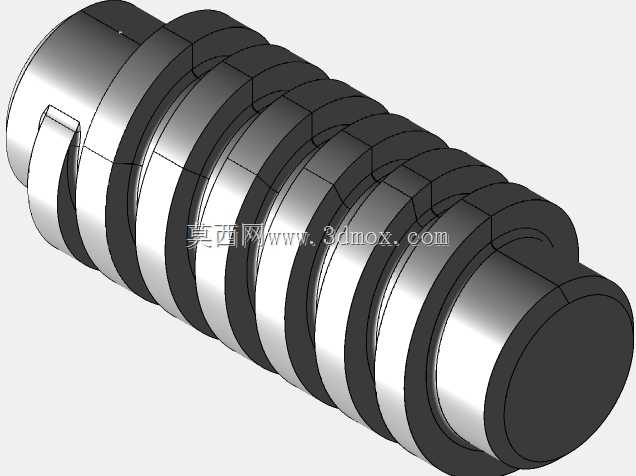

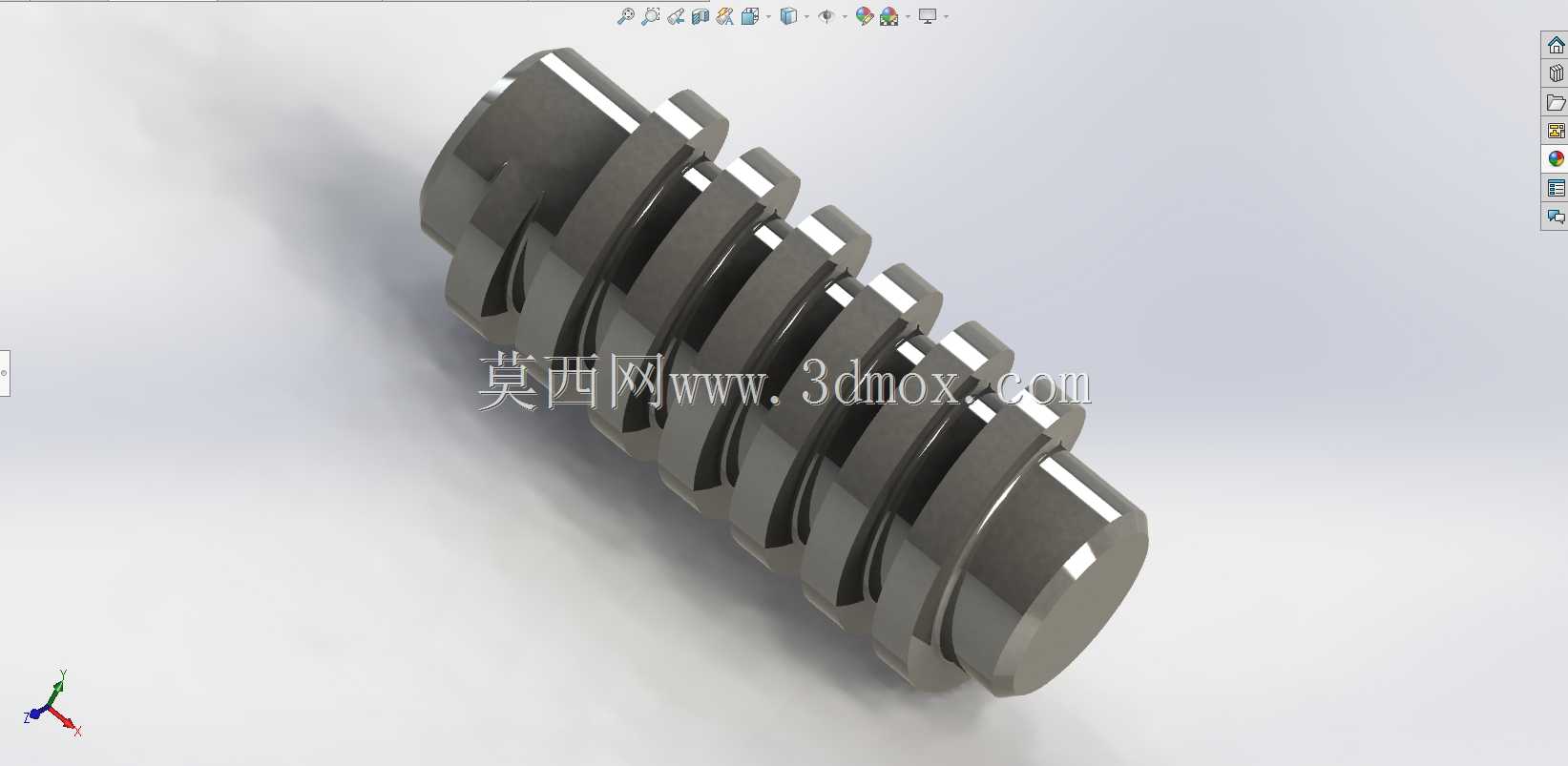

蜗轮组件配套驱动器插入件结构设计

项目分类:通用机械零部件 发布时间:2023-08-17 ID:706921
  • 蜗轮组件配套驱动器插入件结构设计
  • 蜗轮组件配套驱动器插入件结构设计
  • 蜗轮组件配套驱动器插入件结构设计
  • 蜗轮组件配套驱动器插入件结构设计

  在各类需要交错轴动力传递的工业传动场景中,蜗轮蜗杆结构凭借大传动比、反向自锁的特性被广泛应用,而驱动器插入件作为蜗轮组件与动力输出端衔接的核心连接件,其结构合理性直接决定整套传动机构的运行稳定性与动力传递效率。这类插入件的核心作用,是完成驱动器输出轴与蜗轮输入端的刚性衔接,抵消装配过程中产生的同轴度偏差,同时传递额定工况下的扭矩载荷,避免动力传递过程中出现打滑、偏磨甚至连接失效的问题。

  从实际应用场景来看,这类插入件常配套用于自动化生产线的回转分度机构、小型输送设备的动力输入端、轻工机械的进给传动单元,以及部分需要低速大扭矩输出的专用设备蜗轮箱内。不同于常规的刚性联轴器,该插入件在设计时充分考虑了蜗轮组件的装配特性:蜗轮组件装配时需要先完成蜗轮与箱体的定位,再接入动力端,插入件的插接式结构可以大幅降低现场装配的对位难度,不需要反复调整驱动器与蜗轮箱的相对位置,仅需对准插接位推入即可完成初步连接,后续再通过紧固件完成锁止,能有效缩短设备装配与后期维护的拆装时长。

  在功能特性设计上,该插入件的插接配合面采用了高精度的形位公差控制,配合段的圆柱度公差控制在0.02mm以内,保证插接后与蜗轮输入端、驱动器输出端的同轴度偏差不超过0.03mm,避免高速运转时因偏心产生的附加径向载荷,保护蜗轮齿面与驱动器轴承不受额外冲击。插入件的扭矩传递部位设计有对称的平键配合槽,键槽两侧面的粗糙度达到Ra1.6,保证扭矩传递时键的受力均匀,不会出现局部应力集中导致的键槽崩裂问题。同时插入件的轴向定位台阶经过精准的尺寸计算,装配后可以精准限制蜗轮的轴向窜动量,将窜动值控制在0.05mm以内,保证蜗轮与蜗杆的啮合齿面接触面积达到理论设计值的70%以上,减少齿面磨损,延长整套蜗轮组件的使用寿命。

  设计思路上,这款插入件没有采用一体化的刚性连接结构,而是在插接段与驱动器连接段之间设置了微小的应力释放槽,当传动系统出现瞬时过载冲击时,应力释放槽可以产生微量的弹性变形,吸收部分冲击能量,避免冲击载荷直接传递到蜗轮齿面造成断齿,同时也能保护驱动器的输出轴不会因为瞬时过载出现弯曲变形。材质选择上适配常规工业传动的工况要求,采用中碳合金钢调质处理,整体硬度达到HB220-250,键槽与配合面经过高频淬火处理,表面硬度达到HRC45-50,既保证了芯部的韧性可以承受冲击载荷,又保证了配合面的耐磨性,满足长期反复拆装与连续运转的使用需求。

  从安装边界尺寸来看,该插入件的最大外圆尺寸适配常规规格的蜗轮组件输入端安装孔,插接段长度经过匹配计算,完全插入后不会与蜗轮箱内部的其他结构产生干涉,驱动器连接端的尺寸符合通用伺服电机、步进电机的输出轴安装标准,不需要额外加工转接套即可直接适配市面上多数同功率段的工业驱动器。安装时仅需注意在配合面涂抹少量润滑脂,减少插接时的摩擦阻力,同时保证紧固件按照规定的扭矩值锁止,避免运转过程中出现松动。在日常维护中,这类插入件属于长寿命构件,只要没有出现过载导致的变形或者键槽磨损,不需要定期更换,仅需在设备大修时检查配合面的磨损情况即可。

  在实际选型适配时,需要确认驱动器输出轴的轴径、键槽尺寸与插入件的连接端尺寸匹配,同时确认蜗轮输入端的插接孔深度与插入件的插接段长度匹配,避免出现插接不到位或者轴向定位失效的问题。对于有冲击载荷的应用场景,可以在插入件与配合面之间增加薄壁弹性衬套,进一步提升缓冲吸震的效果,保证整套传动系统在复杂工况下的运行可靠性。
