F16喷气式战斗机曲面整机结构造型

　　这套F16喷气式战斗机的三维曲面造型，核心采用单连续表面构建整机外覆曲面的思路完成，适配航空装备结构设计、气动外形演示、装备仿真教学、防务展陈数字孪生等场景使用。整机围绕轻型多用途歼击机的真实气动布局展开，机身采用翼身融合的过渡设计，机头为尖削的椭圆截面雷达罩构型，向后平滑过渡到座舱段，水泡式座舱盖凸出机身轴线，保证飞行员前向与侧向视野，曲面从风挡根部向两侧机肩连续延展，没有生硬的拼接棱边，和中单翼的翼根区域自然融合，既降低跨音速飞行的干扰阻力，也能让机身结构分担一部分机翼升力载荷。

　　从实际功能特性来看，该机型作为单发轻型空中作战平台，机身腹部设置进气道，进气口位于座舱后下方，唇口做了斜切修形，匹配发动机在不同飞行速度下的进气效率；机身尾部收敛为喷管安装接口，预留了航空发动机的装配边界，尾段同时布置垂尾与平尾的安装接头，垂尾采用大后掠单垂尾布局，后缘设置方向舵操纵面，平尾为全动式后掠构型，可在大机动飞行时提供足够的俯仰操纵力矩。机翼采用中等后掠角的切尖三角翼设计，翼面沿展向设置合理的翼型弯度与扭转角，机翼下表面预留外挂点安装平面，可匹配副油箱、制导武器、挂架的装配定位，前缘机动襟翼与后缘襟副翼的分区面在曲面造型中做了清晰的边界拆分，能够直接用于操纵面运动仿真的动作定义。

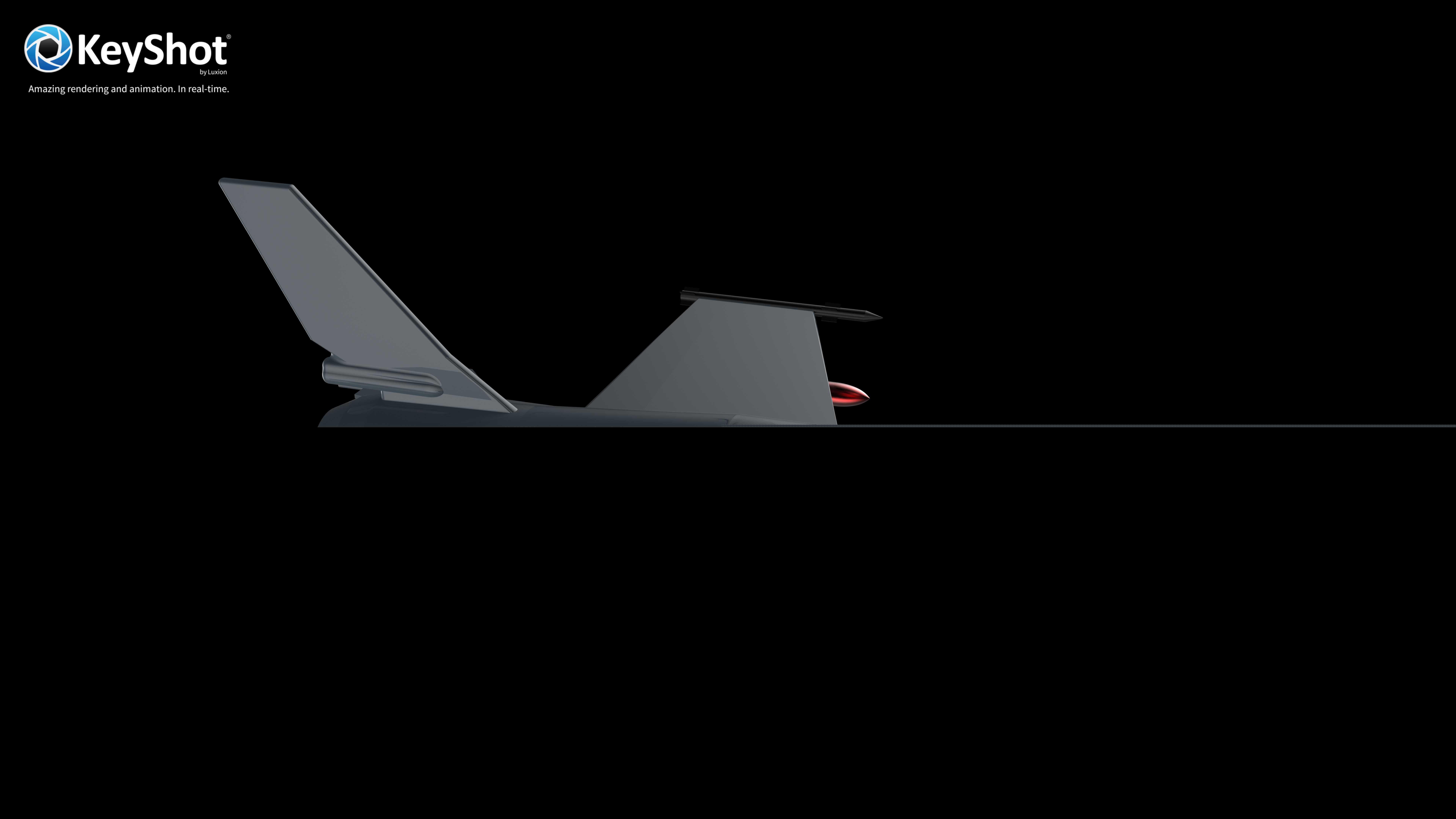

　　建模过程中以Catia的自由曲面与创成式曲面模块为核心载体，所有外表面均从单张基准曲面逐步裁剪、延伸、匹配过渡而来，避免多片曲面拼接产生的曲率断层，曲面G2连续覆盖整机95%以上的外覆区域，渲染阶段可直接赋予航空铝合金蒙皮、隐身涂层、座舱透明件、雷达罩透波材料不同的材质属性，光影过渡自然，不会出现曲面褶皱、法向反转的问题。设计时优先把控气动外形的关键尺寸边界：整机长径比符合轻型歼击机的常规比例，机头雷达罩的截面直径从尖端向后逐步扩张，座舱段的机身最大宽度满足机载航电设备、飞行员弹射座椅的布置空间，进气道的内流道曲面从唇口向发动机压气机截面平滑收敛，避免流道截面突变造成的气流分离。

　　安装与装配边界层面，整机模型拆分了机身主段、机翼、尾翼、座舱盖、进气道、尾喷口几个独立子部件，各部件的对接面均设置了统一的装配基准轴线，以机身航向轴线为全局主基准，机翼安装角、尾翼上反角、垂尾后掠角都通过基准平面约束定位，在数字装配场景下可快速完成部件拆分展示，也可直接导入流体仿真软件作为外流场计算的几何输入，用于演示亚音速、跨音速状态下的机身表面压力分布规律。对于航空类教学场景，该模型可直观展示翼身融合设计的优势：融合区域的曲面过渡消除了机翼与机身之间的直角干扰区，气流在大迎角飞行时不易在翼根位置发生分离，提升战机的机动边界；而水泡座舱的曲面曲率连续设计，既保证了光学观察的无畸变要求，也让座舱盖的密封压紧边条可以沿曲面周向均匀布置，满足高空飞行的座舱压差密封要求。

　　机身表面的曲面分块也同步考虑了实际飞机的维护口盖布置逻辑，航电舱、设备舱、起落架舱的口盖轮廓沿曲面等参线划分，口盖边缘和蒙皮曲面保持齐平，不会在外表面产生凸起影响气动性能。起落架舱的凹陷区域在单曲面构建时做了向内的偏移裁剪，预留了主起落架、前起落架的收放空间，收放机构的运动包络不会和机身内部结构发生干涉。整体造型没有冗余的碎面特征，曲面光顺度满足工业级渲染与仿真前处理的要求，既可以作为航空装备结构设计的参考案例，也能用于虚拟仿真训练系统中的战机视景模型，支撑飞行模拟、战术演示等不同场景的二次开发使用。
