传感器安装用异形支撑固定支架结构

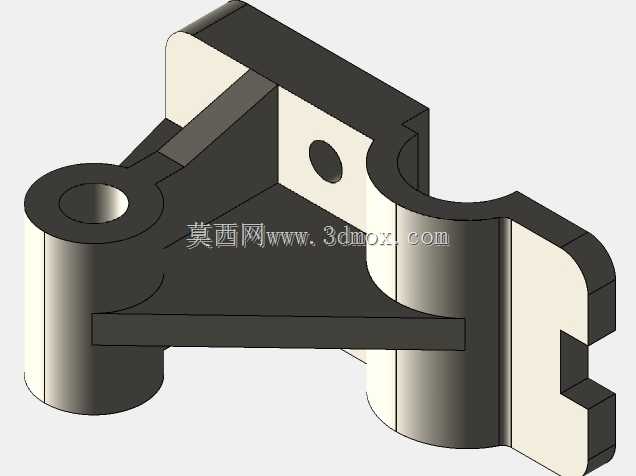

　　这款支架主要面向工业现场传感器的安装固定场景，在自动化产线、检测工位、设备运维改造项目中都能见到这类结构的应用，核心作用是为各类外置式传感器提供稳定的安装基准，避免传感器在设备运行过程中因振动、外力触碰出现位置偏移，保障检测数据的采集精度。从结构设计来看，支架采用一体化弯折加筋的构型，左侧设置带通孔的圆柱凸台，可通过销轴或螺栓与设备基座的铰接位配合，实现支架整体角度的微调，适配不同检测方向的安装需求；右侧的半圆弧抱夹结构，可直接卡接在圆柱形的设备立柱、杆状安装基面上，配合侧面的锁紧孔位完成快速固定，无需额外加工复杂的安装基面，大幅降低现场改造的加工成本。中间的连接筋板做了加厚处理，在控制整体重量的前提下提升结构刚性，

　　减少设备运行时的共振传导，避免传感器采集信号出现杂波干扰。筋板上预留的光孔可直接穿装螺栓固定传感器本体，孔位周边做了沉台设计，保证螺栓安装后端面不突出，不会和传感器外壳产生干涉。从安装边界来看，支架的整体安装占用空间紧凑，左侧圆柱凸台的同轴度公差控制在合理范围，保证铰接转动时无卡滞；右侧抱夹的圆弧面做了贴合度处理，和常见直径的安装杆配合时间隙均匀，锁紧后不会出现松动滑移。设计过程中充分考虑了现场安装的容错空间，各安装孔位的位置公差留有余量，即使基座安装面存在小范围的加工误差，也能顺利完成装配，不需要二次修配。支架的棱角处都做了倒角处理，避免安装过程中划伤操作人员，同时也能减少应力集中，提升长期交变载荷下的结构使用寿命。在实际选型应用中，这类支架可适配光电式、接近式、超声波类等多种外形的传感器，不需要针对单一传感器重新设计安装结构，能有效缩短设备调试周期，降低非标设计的重复工作量。
