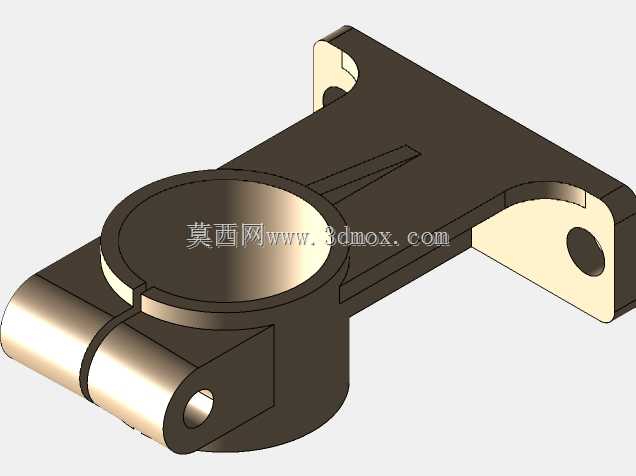

带安装支座的开口式管道固定管夹结构

　　这类带安装支座的开口式管夹，在工业管路布设场景中应用十分广泛，从气动液压系统的管线排布，到传感器配套的引压管、保护管固定，再到小型设备内部的流体管路限位，都能见到这类结构的身影。不同于普通的全环抱箍，这款管夹采用单侧开口的铰接结构设计，开口侧预留了螺栓锁紧位，安装时不需要将管路从端部穿入，直接从侧方卡入对应管径的管道后，穿入锁紧螺栓即可完成紧固，在已完成管路预铺设的改造场景、设备内部狭小空间的管路固定作业中，这种结构能大幅降低安装难度，减少管路拆装的工作量。管夹的主体承力部分采用一体化的支座延伸设计，两个安装耳分别向两侧伸出，耳片上预留了贯通的安装孔，可直接通过螺栓将整个管夹固定在设备基板、墙面支架或者型材架上，

　　安装耳与管夹主体之间设置了加强筋结构，避免管道受振动冲击时安装耳根部出现应力断裂的问题。管夹的抱紧环内侧为整圆弧面，与管道外壁的贴合面积更大，锁紧后不会出现局部应力集中压伤薄壁管道的问题，同时能提供足够的抱紧摩擦力，防止管道在受流体冲击、设备运行振动时出现轴向窜动或者径向转动。从安装边界来看，管夹的安装孔中心距、抱紧环的轴向宽度、支座底部的贴合平面平整度都做了适配性设计，安装时只需要在固定基座上加工对应孔距的螺纹孔或者通孔，不需要额外加工适配的沉台或者定位槽，支座底部的平面可以直接与常见的金属安装面、工程塑料安装面紧密贴合，不会出现安装翘曲的问题。铰接侧的转轴部位采用卷边包覆的结构，将铰接销轴完全包裹在管夹本体内部，

　　既避免了销轴脱落导致的管夹解体问题，也减少了铰接部位的积尘积液，在有少量切削液、粉尘的车间环境中使用时，铰接部位不会轻易出现卡涩锈死的情况，后期维护调整管路位置时可以正常开合。锁紧侧的螺栓孔位做了沉台设计，锁紧螺栓的头部可以完全沉入沉台内，不会突出管夹表面，避免与周边其他零部件产生干涉，在空间紧凑的设备内部布设管路时，这种细节设计能有效减少安装过程中的干涉排查工作量。这类管夹的抱紧力可以通过锁紧螺栓的拧紧力矩进行调整，针对不同材质的管道，比如硬质的金属气管、软质的尼龙油管、带护套的传感器线缆保护管，可以通过调整拧紧力矩来匹配合适的抱紧力，既保证固定牢靠，又不会夹伤软质管路或者挤扁薄壁导压管影响流体导通。
