螺旋柔性发光导光结构三维设计

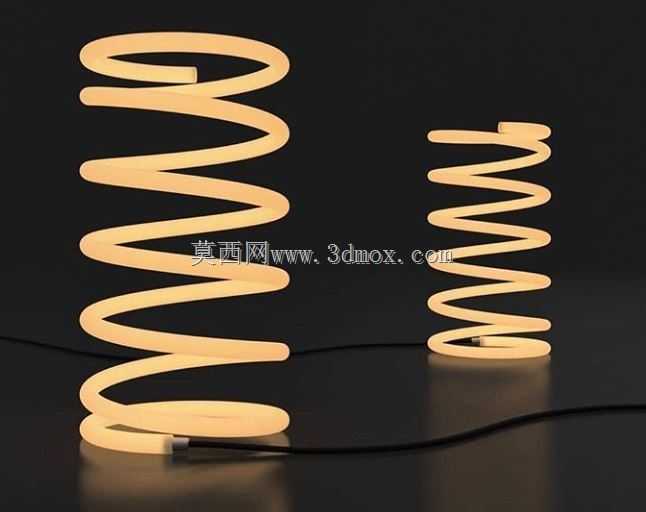

　　这款螺旋形态的柔性导光结构，在光电传感、氛围照明、信号指示场景中有着广泛的适配空间，区别于传统硬质直条状导光件，它的螺旋卷曲形态可以在有限安装空间内拉长光传导路径，同时实现360度周向均匀出光，避免了常规导光柱出光角度受限、局部亮斑明显的问题。从设计逻辑来看，整体采用等螺距螺旋构型，主体导光段的截面为均匀圆形，保证光线在介质内部传导时的全反射效率稳定，两端做了平滑收边处理，既可以对接LED点光源输入端，也能避免端部漏光造成的光损。两款不同高度的螺旋构型，分别适配不同安装纵深的设备腔体：高款螺旋的轴向拉伸长度更长，适合安装在立式设备的立柱间隙、展示装置的竖向支撑位，能够在竖向空间内形成连续的光带效果；矮款螺旋压缩比更高，

　　适合扁平式设备内部的狭小安装腔，比如桌面传感装置、小型信号提示模块的内部布光，不需要额外占用过多横向空间。在安装边界上，螺旋结构的外径保持统一尺寸，安装时只需要预留对应螺旋外径的环形避让空间，不需要额外设计复杂的固定卡扣，依靠柔性材质本身的形态支撑力，就可以卡在预设的安装槽内，底部出线端做了扁平化处理，方便电源线缆从结构底部引出，不会和周边结构件产生干涉。实际应用中，这类导光结构既可以作为光电传感器的光路传导部件，将传感端的光信号均匀导出到指示面，也可以作为小型氛围照明的发光载体，用在文创装置、桌面摆件、设备状态提示区，相比传统的灯带弯折方案，它的螺旋形态自带立体造型感，不需要额外做造型包覆就能实现装饰效果。

　　设计过程中需要重点把控螺距和导光截面直径的比例，螺距过大时会导致相邻螺旋圈之间的出光断层，螺距过小则会让光线在相邻圈之间产生串扰，影响出光的均匀度；同时导光材质的透光率和雾度需要匹配，既要保证光线传导的距离足够，也要让表面出光柔和不刺眼，避免出现内部光源的颗粒感。在结构强度上，柔性螺旋的弯曲疲劳性能需要满足反复拆装、轻微形变后不出现折痕的要求，防止折痕位置出现漏光断点，影响整体的光传导效果。
