I2C接口0.96英寸OLED显示模块结构设计

项目分类:传感器 发布时间:2022-03-28 ID:601101
  • I2C接口0.96英寸OLED显示模块结构设计

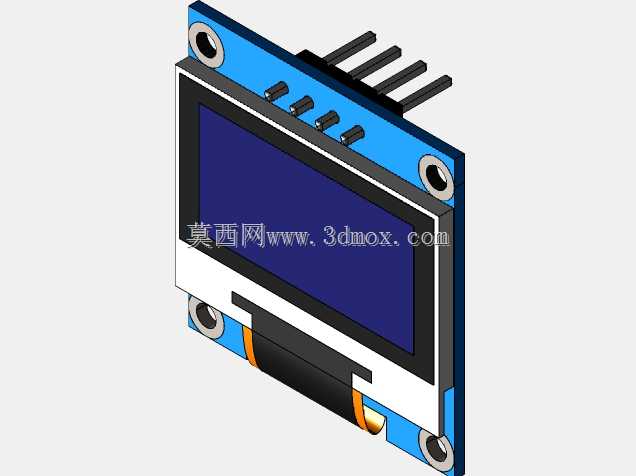

  这款0.96英寸OLED显示模块采用I2C通信协议,驱动芯片为SSD1306,是嵌入式开发、小型智能设备中极为常用的人机交互显示部件,常被集成在环境监测传感器节点、小型工控终端、便携检测仪器、开源硬件开发板配套外设中,用来实时展示采样数值、设备运行状态、参数配置菜单等内容,相比同尺寸LCD模块,它具备自发光特性,无需额外背光源,对比度更高,在弱光环境下显示清晰度优势明显,且功耗更低,适配电池供电的低功耗便携设备场景。从结构设计层面看,模块采用蓝白双色PCB作为基底,板载四个固定安装孔,孔位分布在PCB四角,孔径适配M2规格螺丝,安装时可直接通过铜柱固定在设备壳体内部的安装柱上,也可搭配排针直接插焊在主控电路板上,

  两种安装方式都预留了足够的操作空间,不会和周边的电容、接插件等元器件产生结构干涉。模块的显示区域位于板卡正面居中位置,屏幕边缘做了黑色遮光边框处理,避免屏幕边缘漏光影响显示效果,屏幕下方预留了排针焊接位,标准2.54mm间距排针适配通用面包板及杜邦线连接,方便开发阶段的快速调试。板卡上的驱动电路元器件全部采用贴片封装,布局紧凑,整体板卡厚度控制在5mm以内,加上排针总高度不超过12mm,对于内部空间局促的小型穿戴设备、手持检测仪器来说,这个尺寸边界可以很好适配壳体内部的堆叠空间,不会挤占电池、主控板的安装位置。设计时充分考虑了量产装配的便利性,所有贴片元器件的排布都符合SMT贴装工艺要求,元器件之间的间距满足回流焊的工艺安全距离,

  固定孔位置做了金属化包边处理,多次拆装也不会出现PCB基板掉屑、孔位开裂的问题。屏幕和PCB之间采用卡扣加胶接的双重固定方式,能够承受常规工业场景下的振动冲击,不会因为设备移动、运输过程中的颠簸出现屏幕偏移、接触不良的问题。I2C通信的引脚定义遵循行业通用标准,SCL、SDA、VCC、GND四个引脚顺序和市面上绝大多数同规格模块兼容,设备选型替换时无需重新修改PCB走线,也不用调整结构安装位,能够直接替换同规格的其他同参数显示模块,大幅降低硬件迭代的改造成本。在实际选型应用中,需要注意模块的视向角度,这款模块的最佳观察视角为正面垂直视角,倾斜角度超过60度后显示内容会出现亮度衰减,因此结构设计时要尽量将屏幕安装位置正对使用者的观察方向,避免大角度倾斜安装影响读取效果。模块的工作温度范围覆盖常规工业级场景需求,在-20℃到60℃的环境下都能正常点亮显示,适配大部分室内外小型智能设备的使用环境。
