漫威影视道具风暴战斧三维结构设计

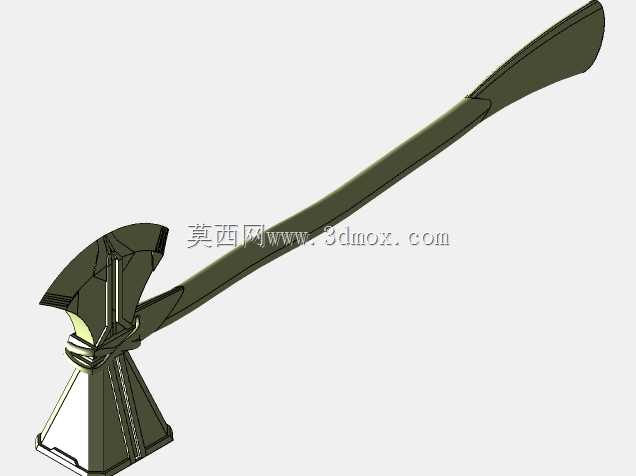

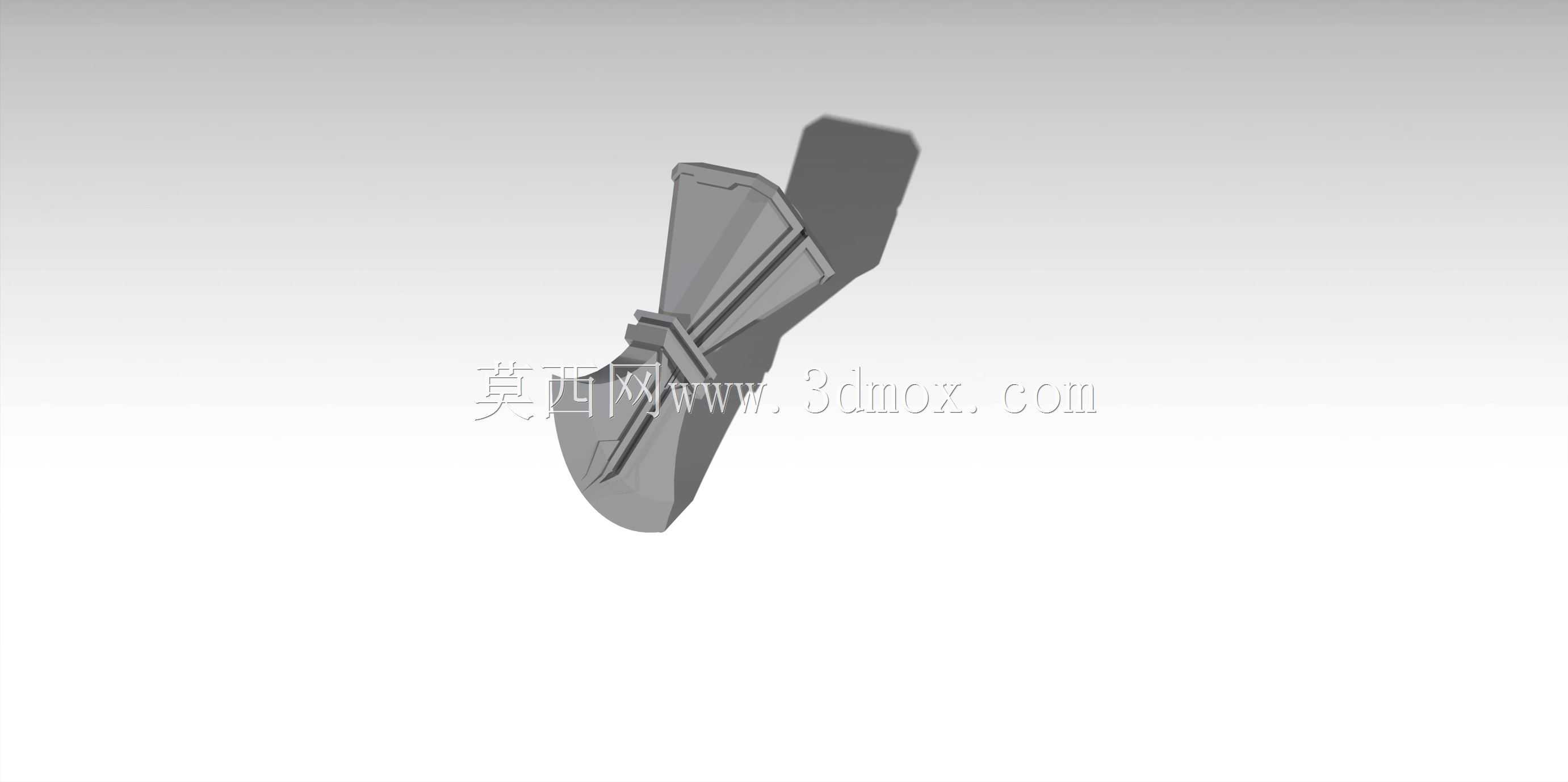

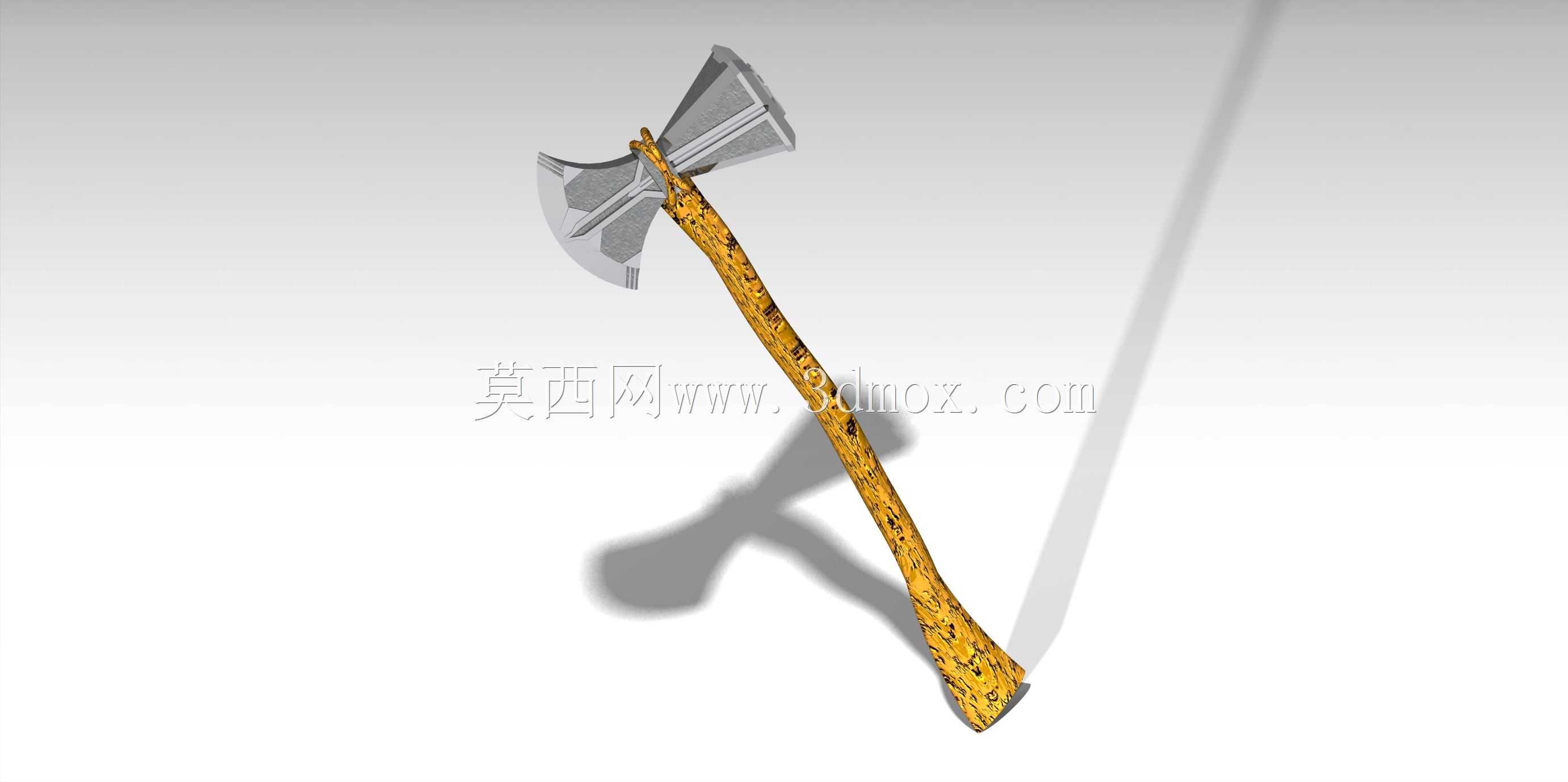

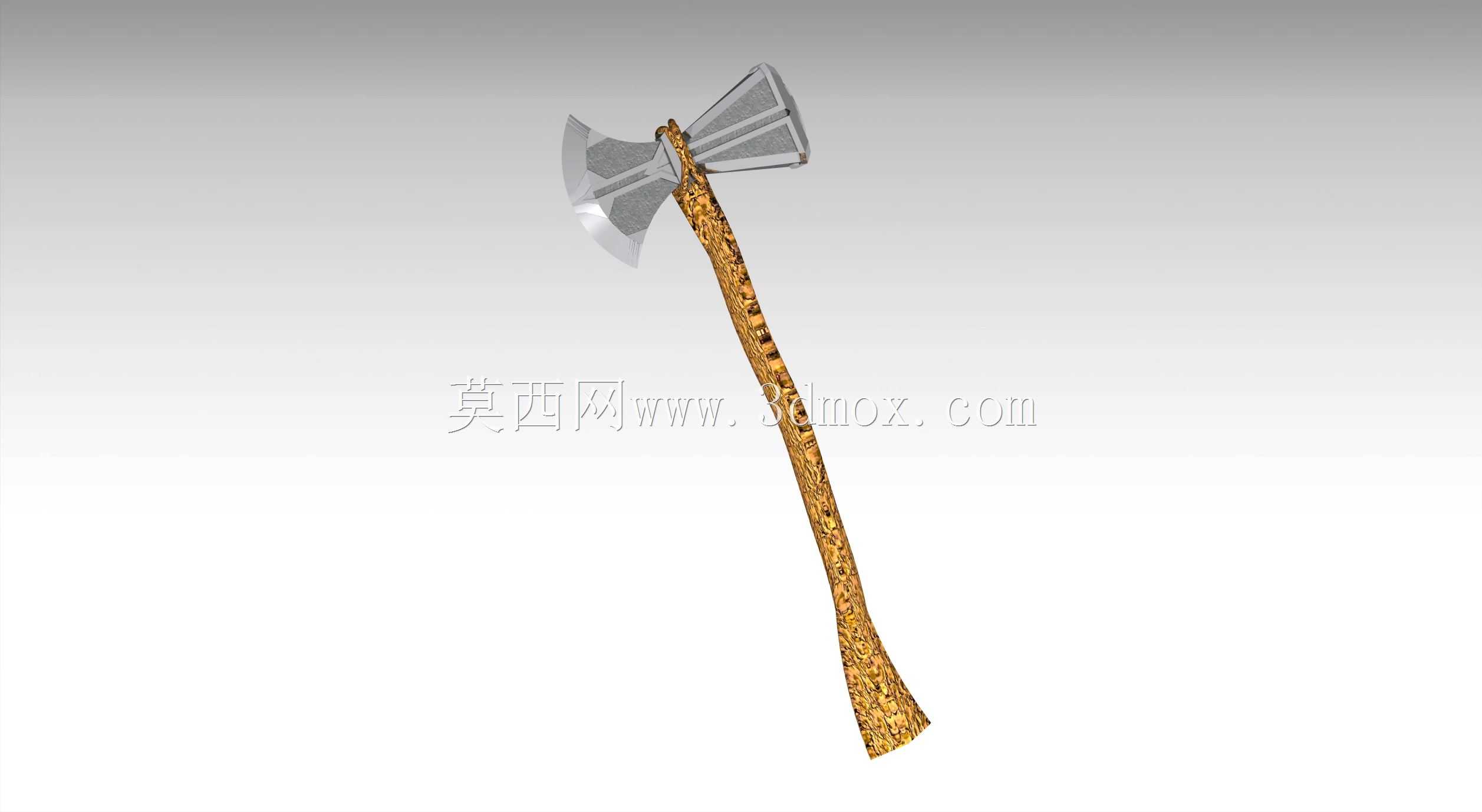

　　本次设计的风暴战斧三维结构，核心面向影视道具制作、周边手办开发、主题场景搭建等应用场景，可作为1:1实体道具复刻、缩小比例手办生产、3D打印原型制作的核心结构参考，适配展会展品制作、cosplay道具定制、影视特效实体道具搭建等实际用途，能够覆盖从桌面级摆件到真人比例手持道具的多尺度生产需求。从功能特性来看，该结构还原了战斧斧头与锤体结合的双功能端设计，一侧为开刃斧面，可满足道具展示中的劈砍形态呈现需求，另一侧为平面锤端，可还原原作中敲击类动作的形态支撑，手柄部分做了符合人体工学的握持弧度设计，在实体化制作时可适配不同手掌尺寸的握持需求，同时结构上做了分体式装配预留，斧头部与手柄的连接位置设计了嵌入式定位结构，

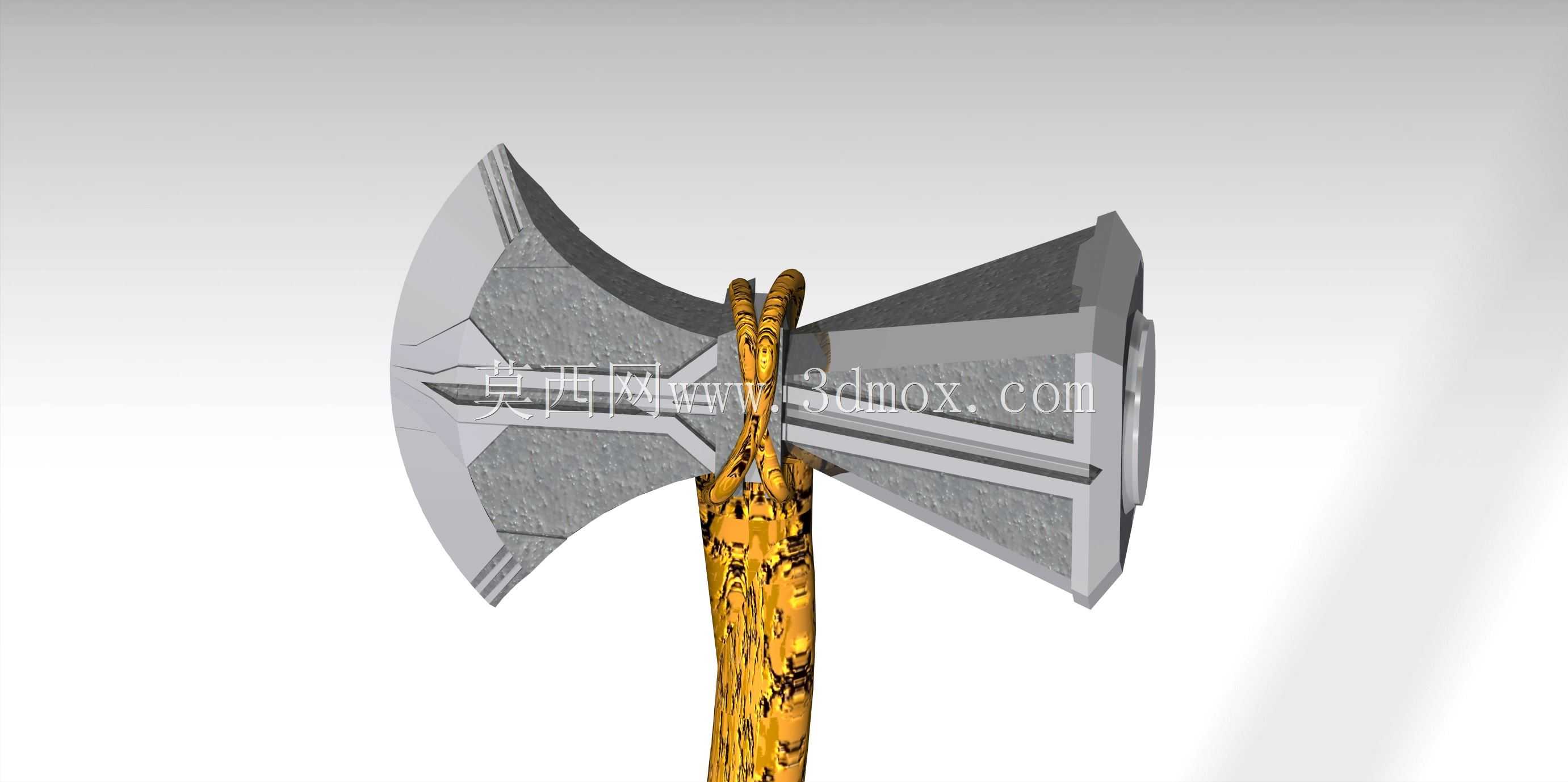

　　可在实体生产时拆分打印或铸造后再完成组装，降低大尺寸道具的生产难度。设计思路上优先还原原作的外观比例特征，同时兼顾实体化生产的结构合理性，斧头部的金属质感纹理部分做了分层次的结构设计，表面的凹凸纹理并非单纯的外观贴图，而是做了实体化的凹凸结构，在采用金属铸造、树脂3D打印工艺生产时，可直接通过结构本身呈现纹理效果，无需后期额外雕刻处理；手柄部分的木纹缠绕结构，设计时做了连续的螺旋缠绕形态，每一段缠绕结构的衔接处都做了圆角过渡，避免实体生产时出现应力集中导致的断裂问题，同时手柄与斧头部的连接位置做了加粗的过渡段，提升整体结构的抗弯折强度，适配实体道具手持使用时的受力需求。外形尺寸方面，按照真人1:1比例设计时，

　　整体长度控制在1200mm左右，斧头部横向最大宽度为350mm，斧刃部分的厚度从刃口的2mm逐步过渡到斧身中部的35mm，既保证刃口部分的视觉锋利感，又保证实体结构的强度；锤端为圆柱形结构，直径180mm，端面做了内凹的环形装饰结构，深度控制在8mm，既还原外观细节，又不会因过深的凹槽增加生产时的脱模或支撑难度。安装边界上，分体式结构的连接位置设计了直径20mm的定位销孔，组装时可采用金属销作为连接加强件，斧头部与手柄的配合面做了0.2mm的间隙预留，适配胶水粘接、过盈压装等多种组装工艺；如果是制作缩小比例的手办模型，可按照等比例缩放原则调整所有尺寸，连接位置的定位结构可同步缩小，当缩放比例小于1:10时，

　　可将分体结构调整为一体化结构，直接通过3D打印一次性成型，减少组装工序。结构细节上，斧身表面的装饰线条做了0.5mm的凸起设计，在实体喷涂上色时可作为分色的定位边界，降低后期涂装的难度；手柄末端做了圆弧收边处理，避免手持使用时出现硌手的问题，同时末端可预留挂绳孔结构，方便道具的悬挂展示。针对不同的生产工艺，该结构也做了对应的适配调整，比如针对铸造工艺，所有的转角位置都做了不小于R2的圆角处理，避免铸造时出现应力裂纹；针对3D打印工艺，所有悬空结构的倾斜角度都控制在45度以上，减少打印时的支撑用量，降低后期打磨的工作量。
