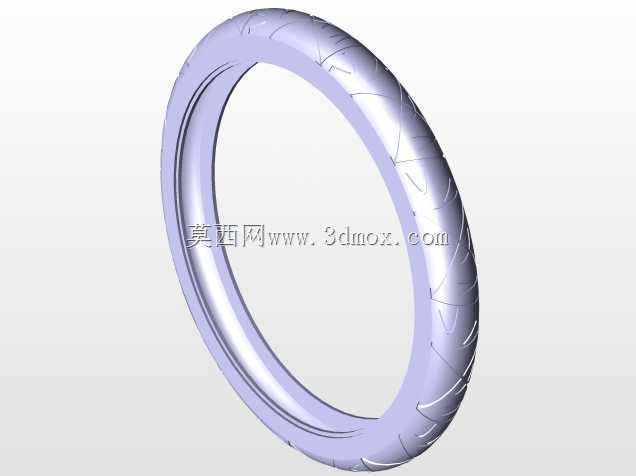

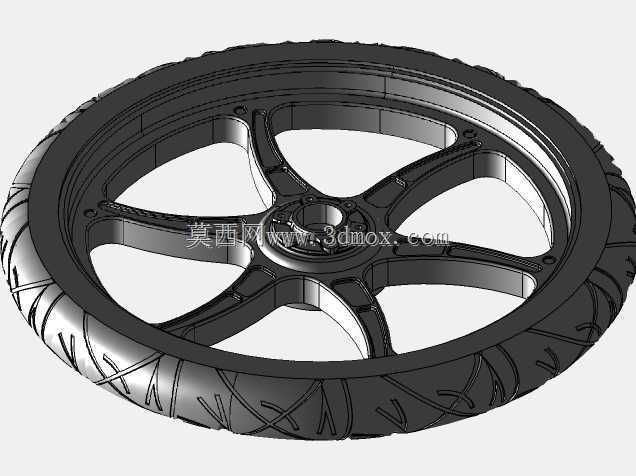

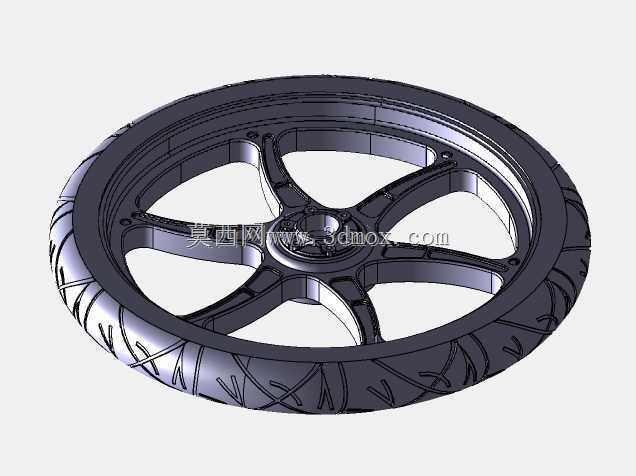

该轮组属于小型行走机构中的承载与滚动部件,整体由外侧橡胶轮胎和内侧合金轮毂组合而成,常见于电动代步车、小型场地车辆、低速搬运设备、实验样车以及非标移动平台。结构设计的重点不只是外观造型,而是在有限轮径内同时兼顾轮胎抓地、轮辐减重、中心安装、轴向限位和整车转向空间。轮胎外圆承担与地面的直接接触,胎面布置连续主沟和斜向花纹块,花纹方向沿圆周交错展开,能够在铺装路面上形成多方向排水和防滑边缘。胎侧具有一定厚度,既用于缓冲路面冲击,也为轮辋提供包裹边界;装配后轮胎内侧与轮辋外缘贴合,形成稳定的轮缘约束,避免低速行驶或转向时出现相对滑移。

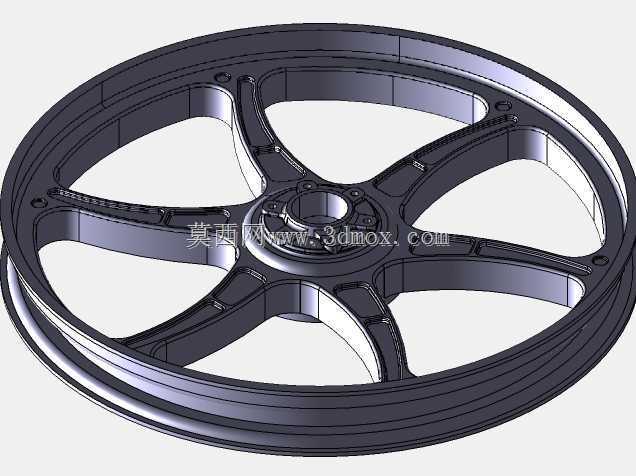

轮毂采用五辐式布局,五根主辐条从中心轮毂区域向外缘轮辋放射延伸,相邻辐条之间形成大尺寸镂空窗口。这样的布置可以在减少材料用量的同时保留主要传力路径:车辆垂向载荷从轮胎、轮辋经辐条传递到中心安装区,制动或驱动扭矩再由中心孔周围结构向轮辋扩散。辐条截面并非简单平板,而是带有弯折、加强筋和局部加厚的立体结构,靠近中心位置材料集中,向外逐渐过渡到轮辋,能够降低应力集中。轮辋部分设置环形槽道和外缘挡边,用于限定轮胎位置,外圈轮廓与轮胎内壁相匹配,装配时可通过胎圈区域实现周向张紧。
中心区域是整个轮组的安装基准,中部开设轴孔,周围分布螺栓孔或连接孔位,用于与轮轴、轮毂座、制动盘或驱动法兰对接。中心孔周边做凸台处理,使紧固件压紧面与辐条主体形成高度差,既可以提高连接刚度,也能避免螺栓头与辐条曲面干涉。建模时需要特别关注中心孔直径、孔位分布圆、螺栓孔数量、轮辋宽度以及轮胎外径之间的匹配关系。若用于前轮换向,还需校核轮组偏距,保证轮胎中心面与转向节回转轴线之间的位置符合整车布置;若用于后轮驱动,则要确认花键、销轴或锁紧螺母所在空间不会与辐条窗口发生碰撞。
从外形边界看,轮组最大外轮廓由轮胎外径决定,轴向最大宽度由胎面宽度和胎侧鼓出量决定。轮毂内侧辐条背面可能存在制动卡钳、电机端盖或悬架摆臂,因此镂空窗口虽然有利于减重,却不能无限制扩大。设计时应沿轮胎旋转包络、转向跳动包络和紧固件拆装空间分别检查:轮胎外侧不能超出车体护板,内侧不能摩擦制动器;辐条窗口需要允许工具伸入完成螺栓拆装;轮辋边缘还要保留足够强度,防止胎压变化或侧向受力时胎圈脱开。
该结构在工程应用中适合承担低速、中等载荷下的行走任务。五辐造型有利于清洁泥沙和观察制动部件,镂空区域也能为盘式制动器提供散热通道。轮胎花纹偏向城市路面和硬化场地使用,胎块边缘可改善起步、制动时的附着性能;对于湿滑路面,环形沟槽可快速切断水膜,但如果工作环境以泥泞、碎石或越野路面为主,则需要进一步加深花纹并提高胎侧抗冲击能力。轮毂材料若采用压铸铝合金或轻质合金,可降低非悬挂质量;若用于重载搬运车,则应加大辐条根部圆角、增加轮辋壁厚,并复核螺栓孔周边挤压强度。
三维结构表达上,轮胎与轮毂应作为可拆分装配关系处理,便于分别修改胎面花纹、轮辋槽型和中心安装接口。轮辐曲面需要保持连续过渡,根部圆角和拔模方向应兼顾铸造或加工工艺;轮胎花纹沟底不宜出现尖锐内角,以减少橡胶件应力开裂。整体装配完成后,可用于运动干涉检查、轮边布置校核、展示动画以及小批量样件试制前的结构评审。
