布鲁恩斯SDR-1305系列贴片功率电感器结构

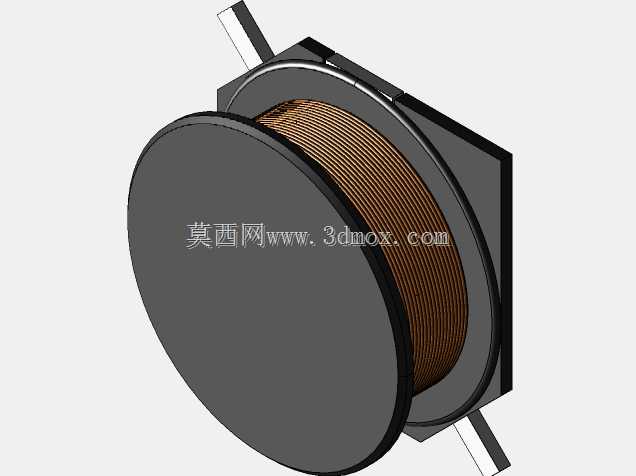

　　这款电感器主要面向高密度贴装的电路板应用场景，在消费类电子、工业控制板卡、小型电源模块中都有广泛适配空间，核心作用是在直流供电回路中滤除纹波电流、储存磁能实现电压升降转换，同时在信号回路中可抑制高频杂波干扰，保障电路工作稳定性。从结构设计来看，模型还原了该系列电感器的磁屏蔽式构造，外部采用带侧边安装定位边的圆形磁罩包裹内部绕制的漆包铜线绕组，磁罩与底部磁基座紧密贴合形成闭合磁路，能有效降低绕组工作时的漏磁，避免对板上周边敏感器件造成电磁干扰，这一设计也让它适合在元件排布密度较高的PCB板上使用，不用预留过大的电磁安全间距。绕组采用多层平绕工艺制作，铜线排列紧密规整，能在有限的腔体空间内提升绕组有效截面积，降低直流电阻，

　　减少大电流通过时的导通损耗，绕组两端引出的引脚直接延伸至元件底部形成贴片焊端，适配标准SMT回流焊工艺，焊接时焊端与PCB焊盘接触面积充足，能保障焊接可靠性，同时可承受一定的机械振动冲击，满足工业级设备的使用要求。外形上整体为扁圆形结构，主体圆柱直径与整体高度匹配该系列常规封装尺寸，侧边的方形定位凸边可在贴装时辅助视觉定位设备识别元件方向，避免贴装偏移，底部焊端的间距、伸出长度都符合对应封装的焊盘设计规范，结构设计人员在进行PCB布局时，可直接参考该模型的外形边界预留安装空间，焊盘尺寸可匹配模型焊端的长宽参数设计，不需要额外修正元件占位。建模过程中还原了磁罩表面的哑光质感、绕组铜线的层叠纹理以及引脚的金属端面细节，

　　装配关系上磁罩与基座的扣合结构、绕组在磁腔内部的居中定位都做了准确还原，能直观呈现产品的内部构造与外部装配特征，方便设计人员在进行整机结构堆叠时评估元件与周边壳体、其他元件的安全间隙，也能为电感器的仿制开发、结构优化提供直观的三维参考，在进行电源回路仿真时，也可借助该模型的结构参数辅助核算磁路相关的性能参数。
