一体式四旋翼无人机机身承载结构设计

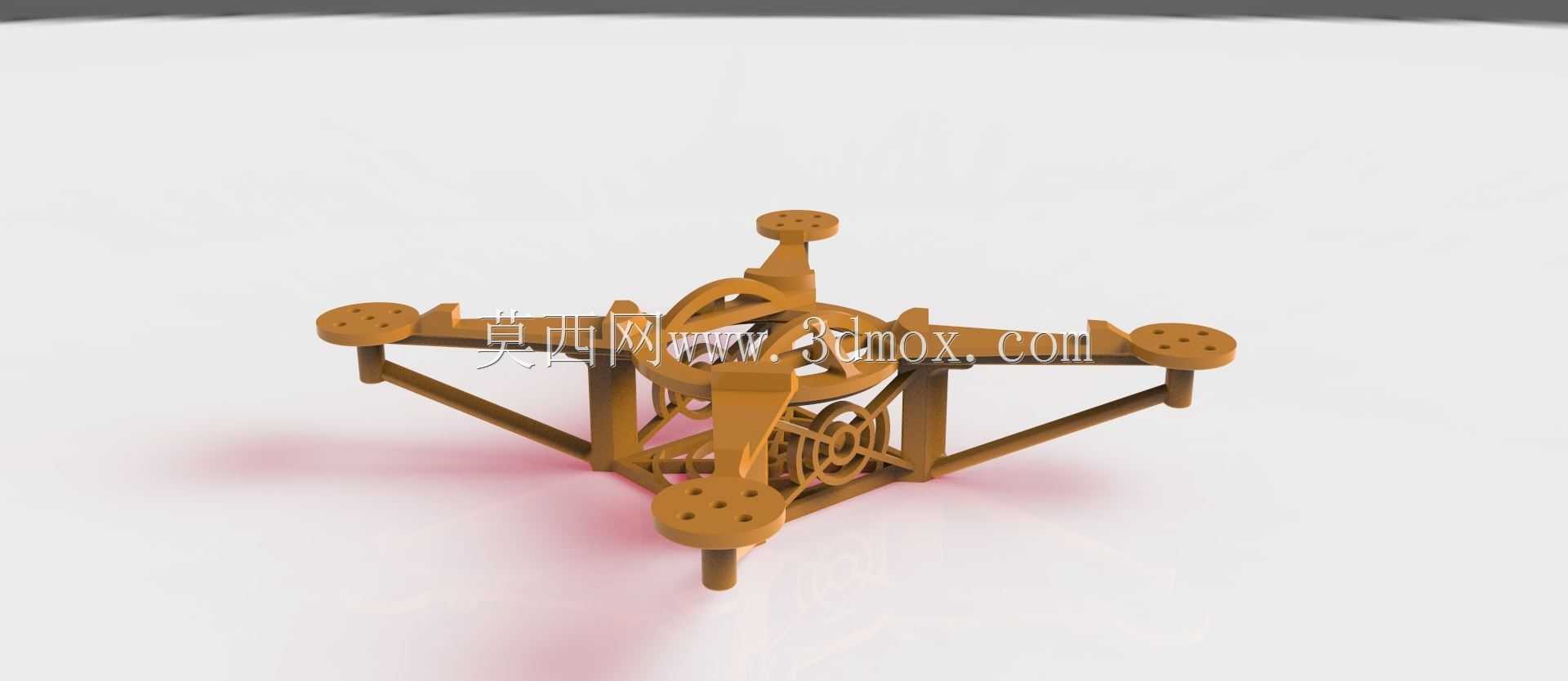

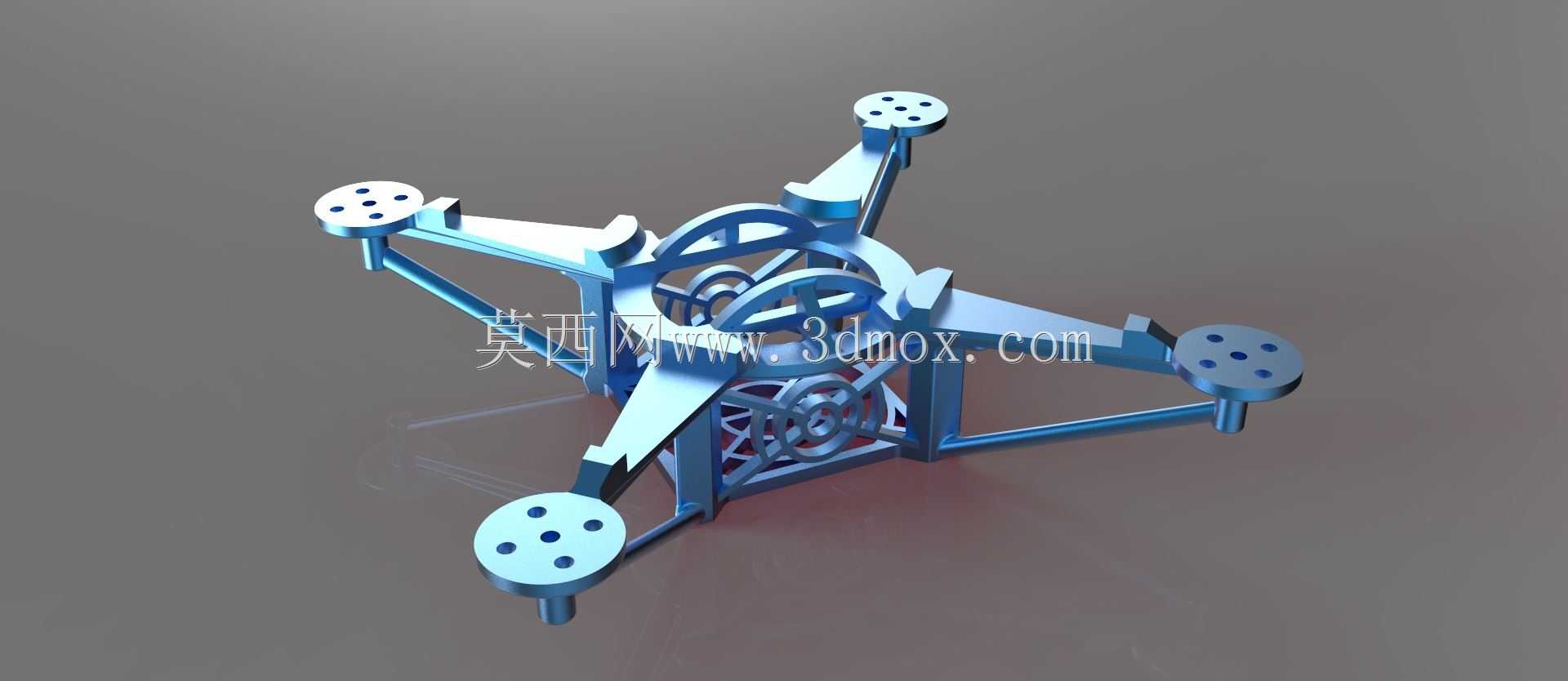

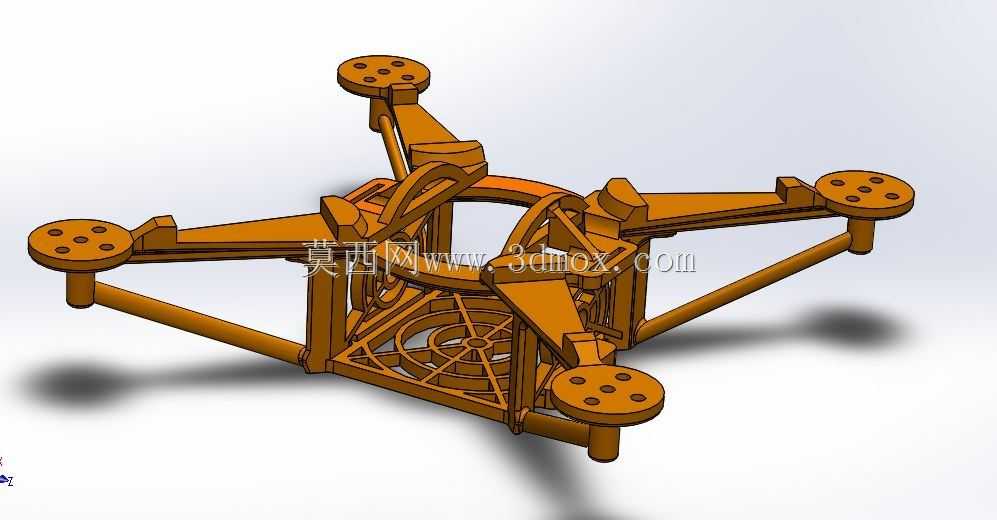

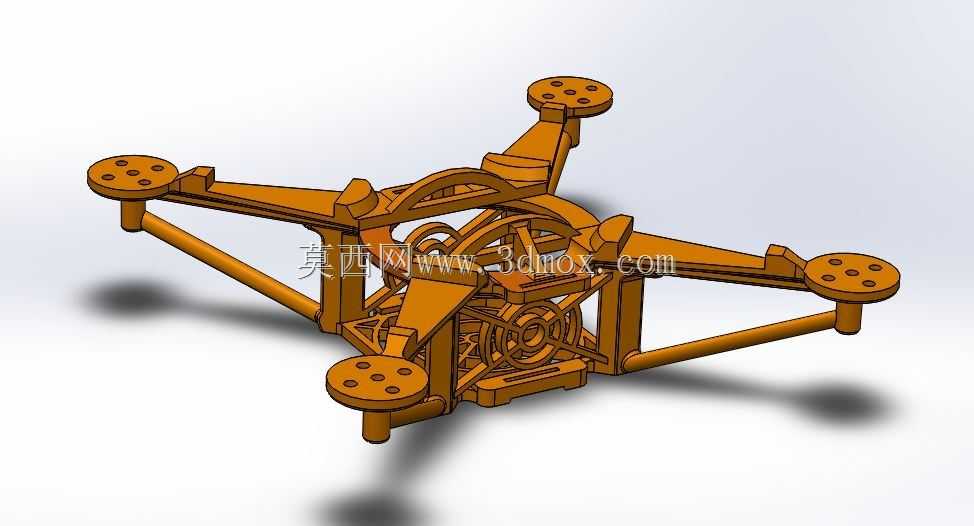

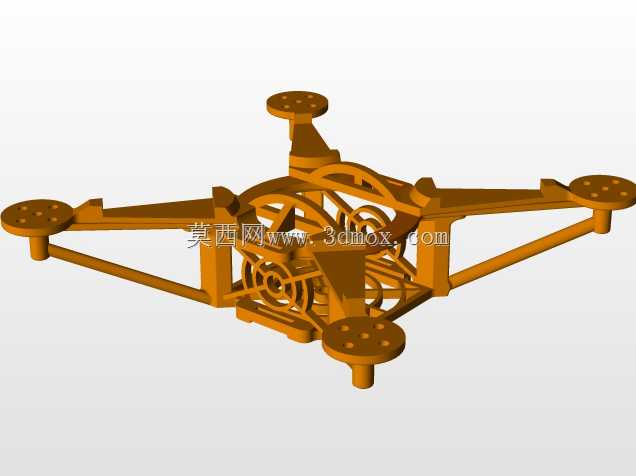

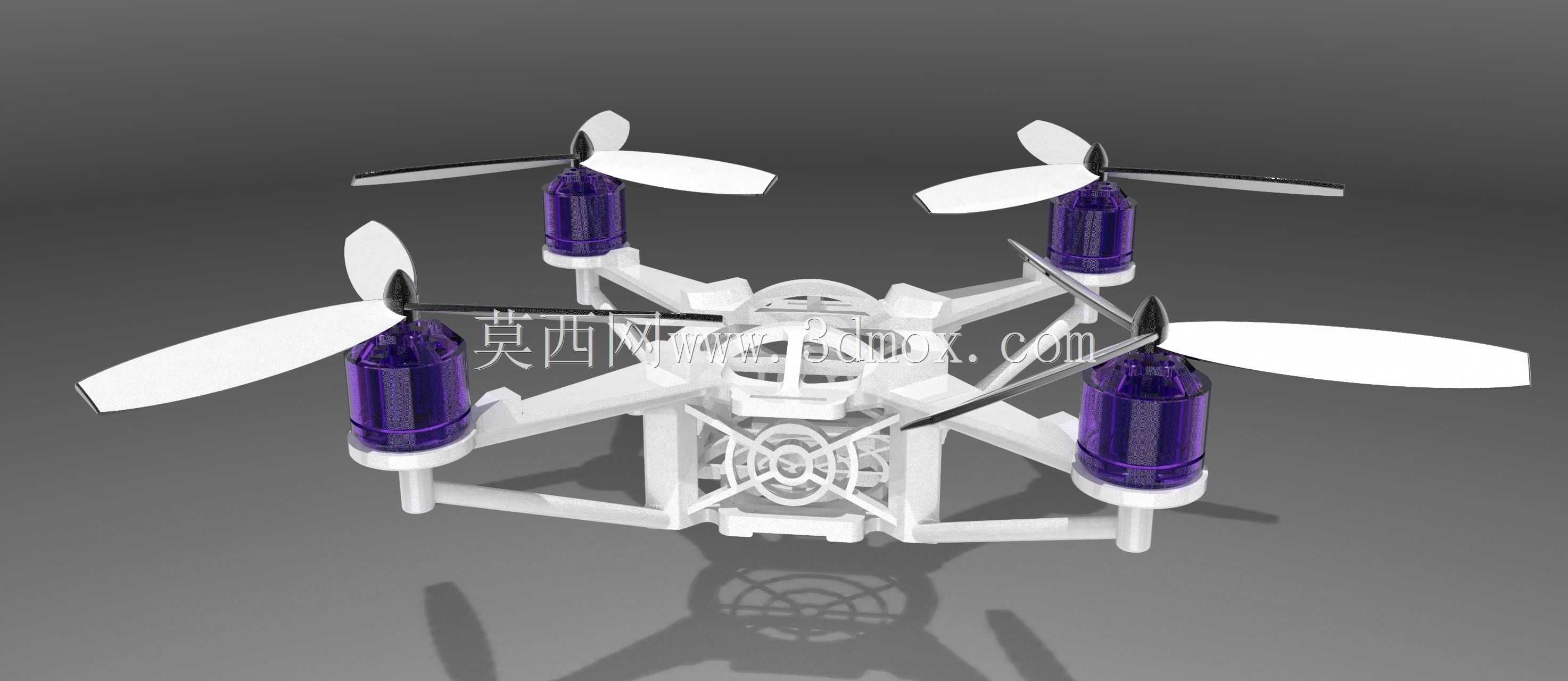

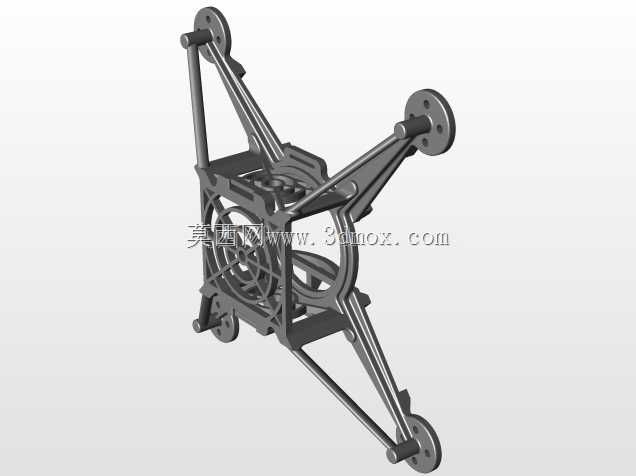

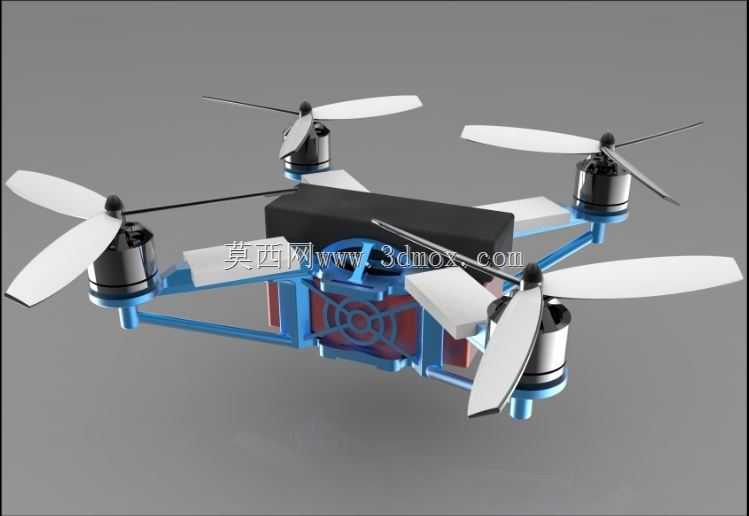

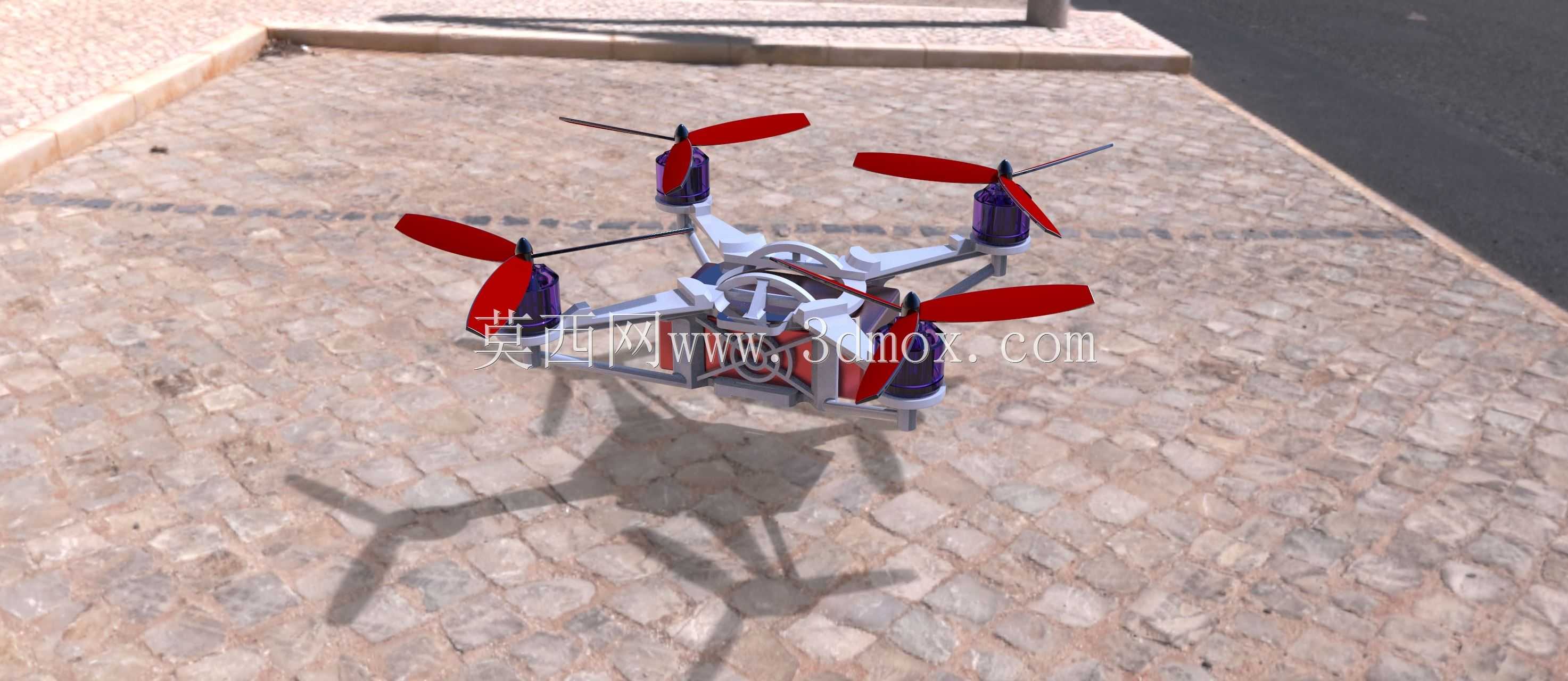

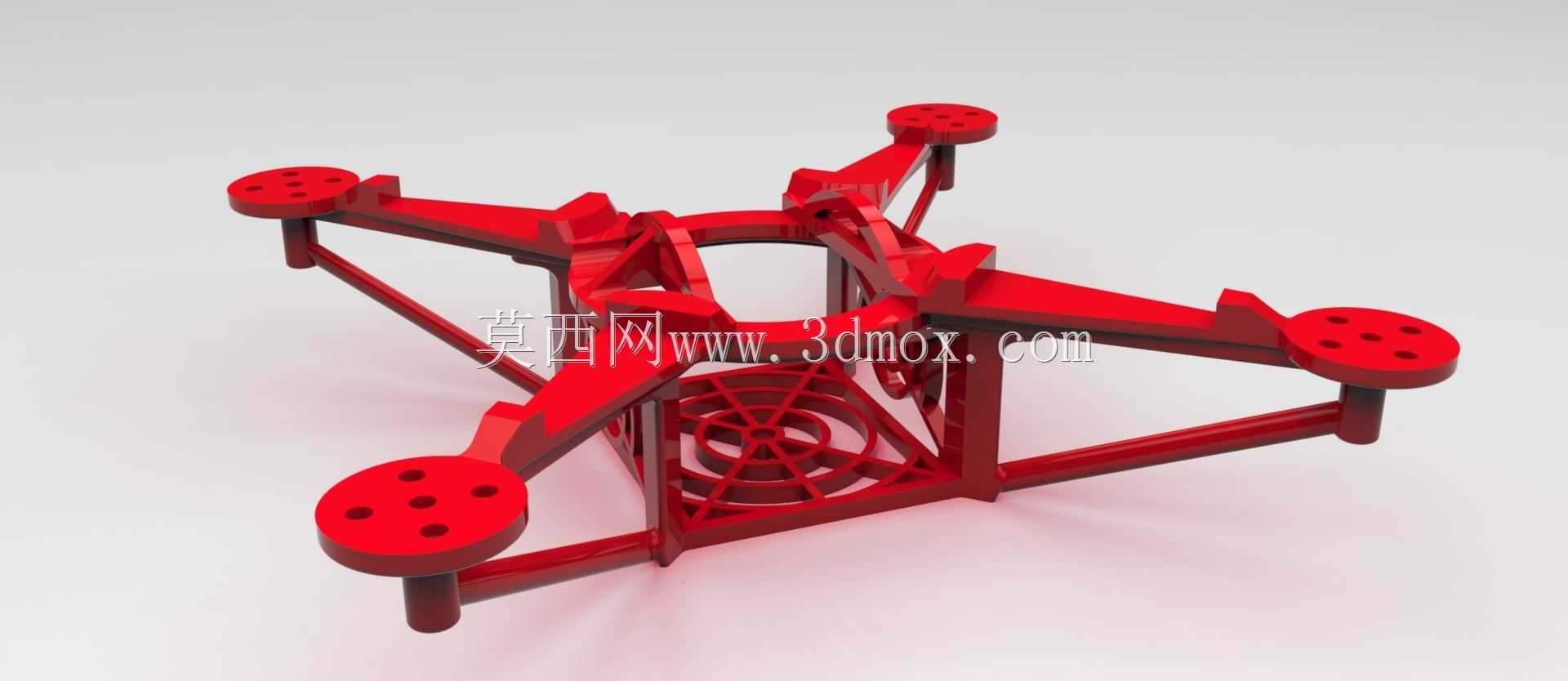

　　这款四旋翼机身结构，主要面向低空航拍、小型物资投送、园区巡检类作业场景的无人飞行器搭载需求，作为整台无人机的核心承载基体，承担着动力单元固定、飞控模块安装、电池舱容纳、载荷挂载衔接的核心作用，所有机载部件的安装定位都依托该机身的结构基准完成。从设计思路来看，整体采用中心集成式放射布局，四个机臂从中心舱体向外呈等角度延伸，相邻机臂夹角保持90度，能让四个旋翼的动力输出保持对称平衡，抵消飞行过程中的自旋力矩，减少飞控系统的姿态修正压力。中心舱体采用镂空框架结构，在保证结构刚性的前提下尽可能削减非受力区域的材料余量，降低整机自重，提升有效载荷占比；舱体内部预留了分层安装位，可分别放置飞控主板、电调模块、电池组，各安装位之间预留走线槽位，

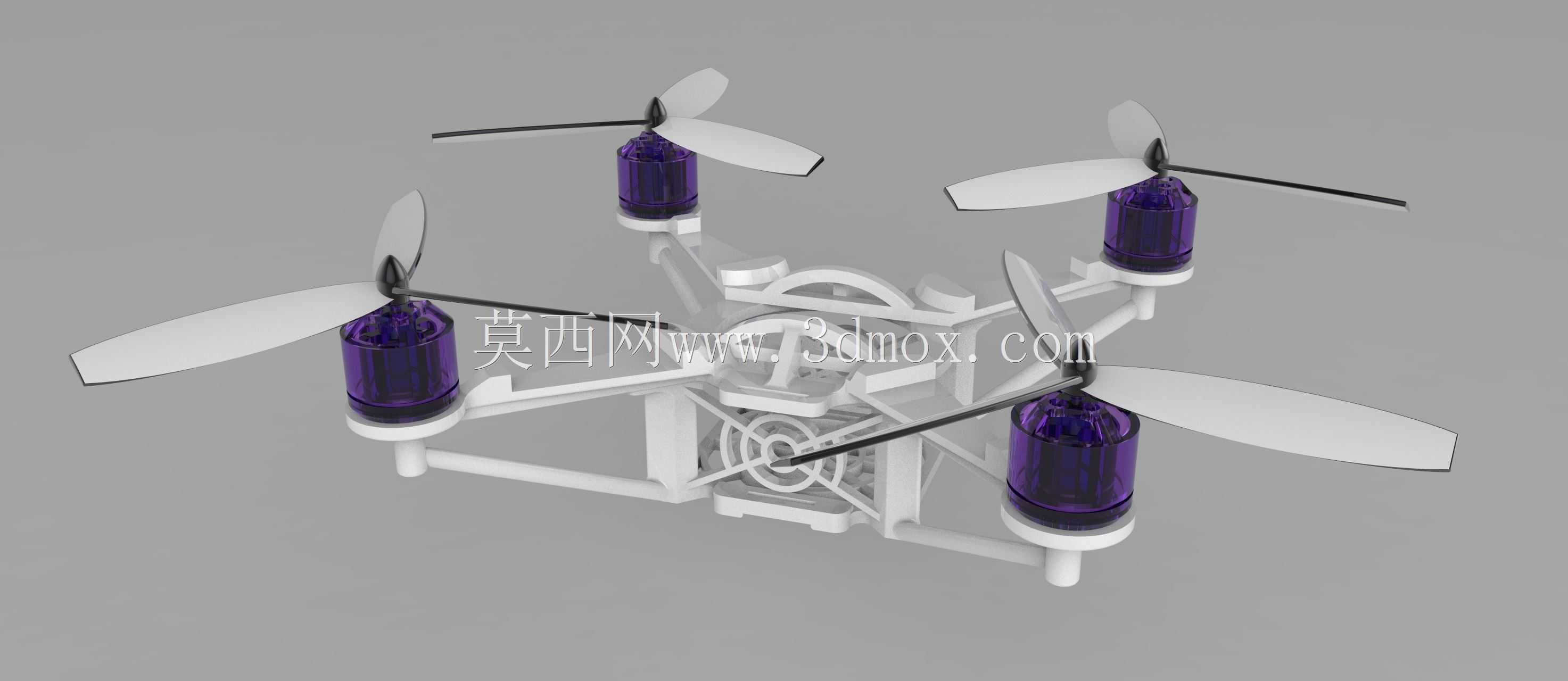

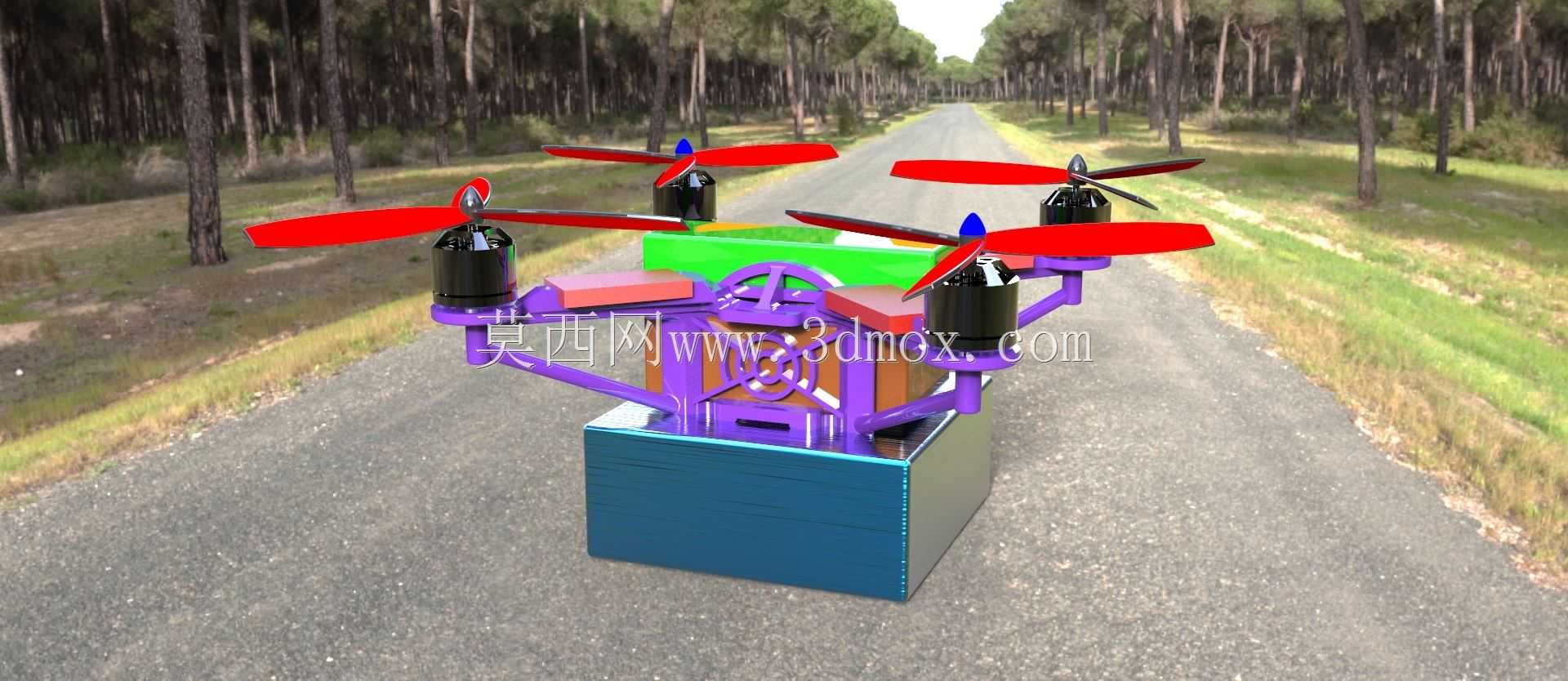

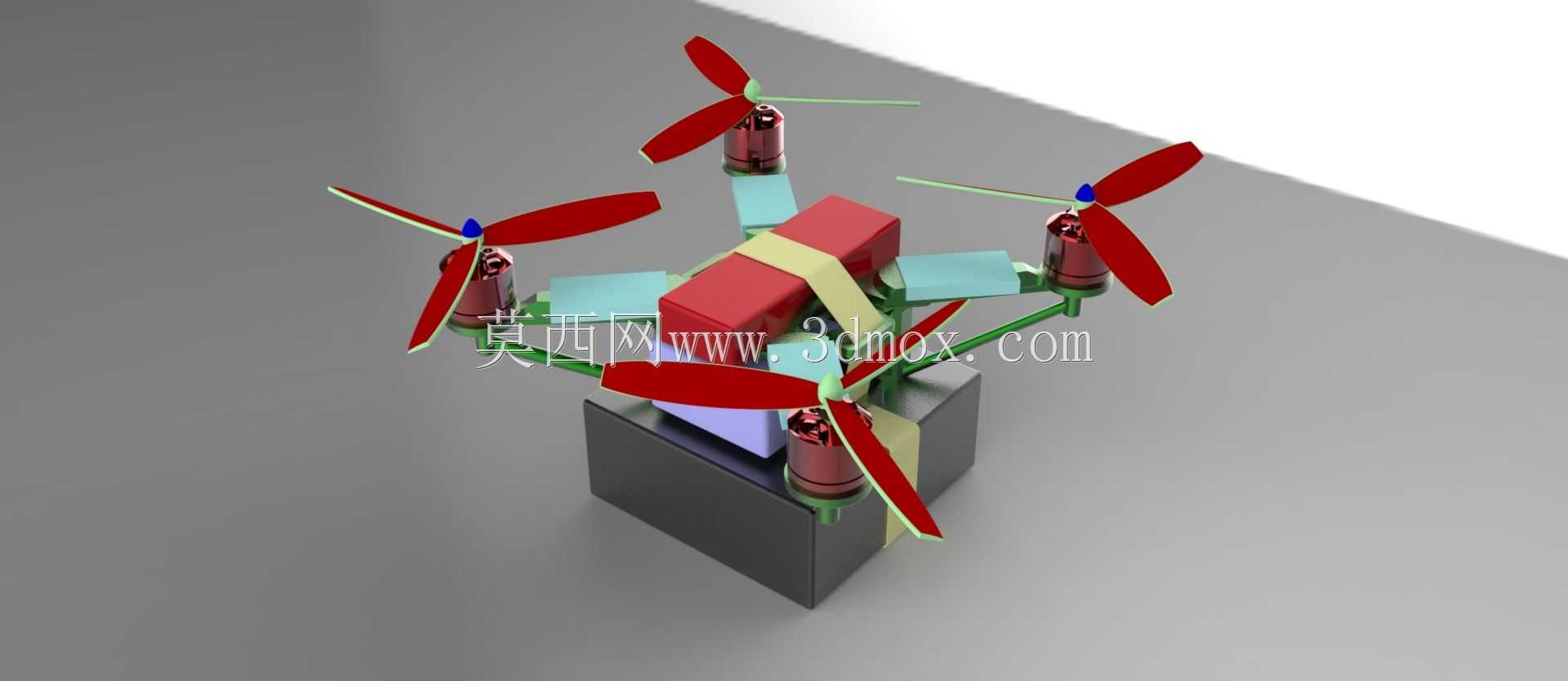

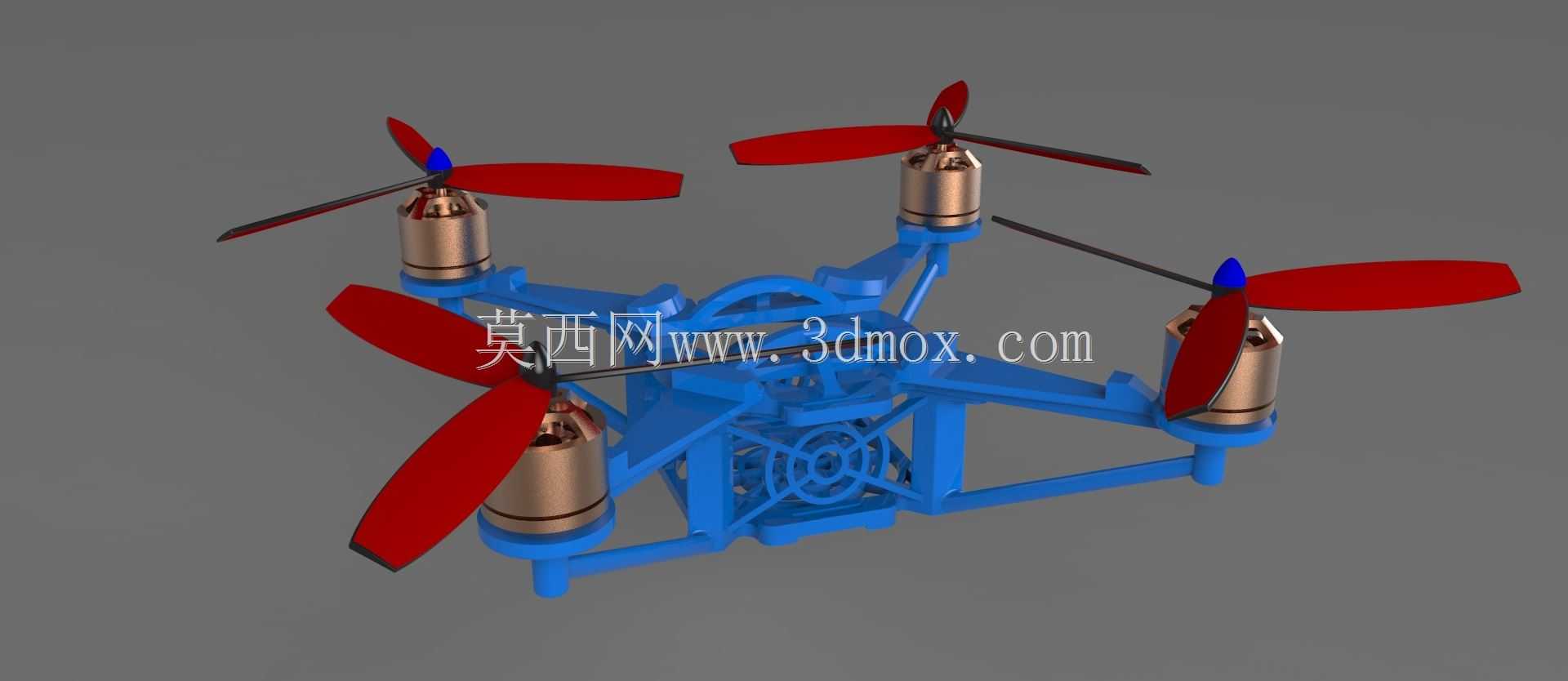

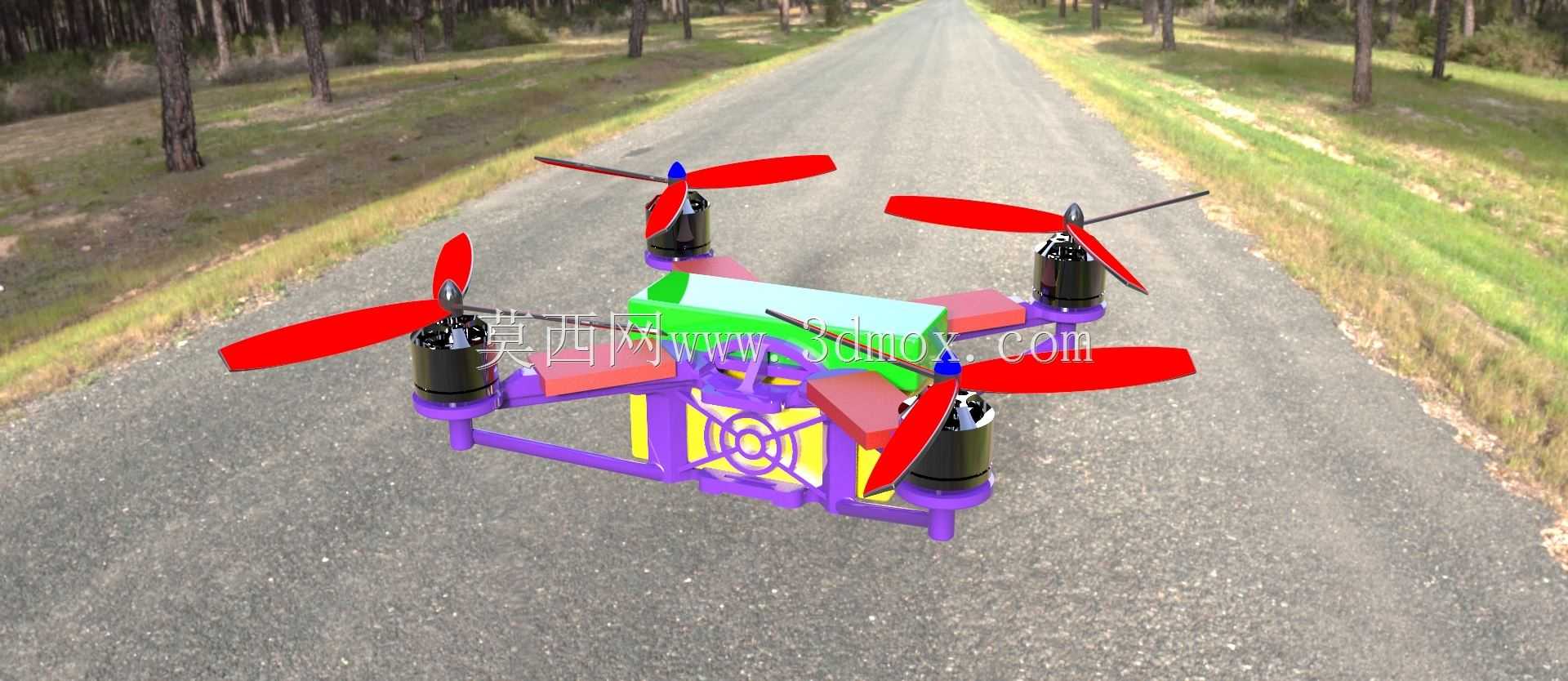

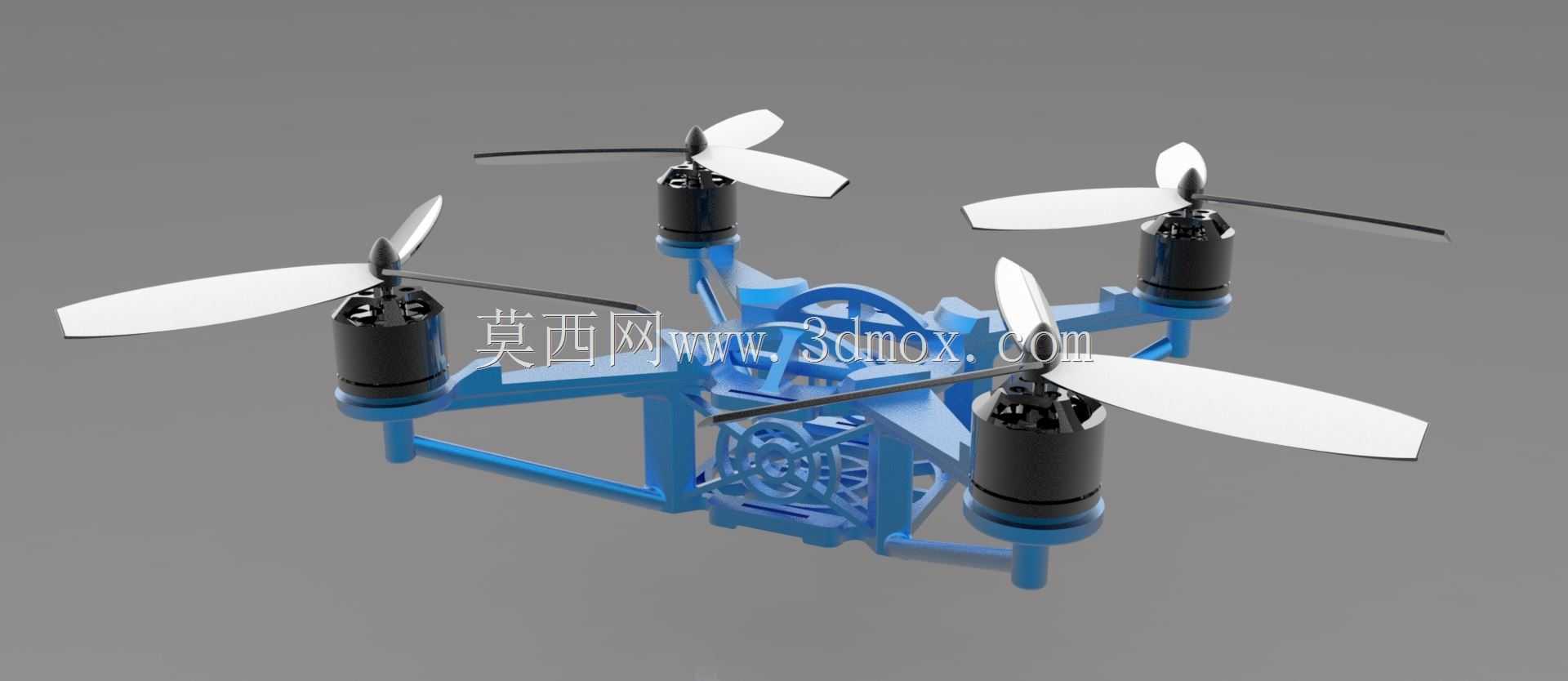

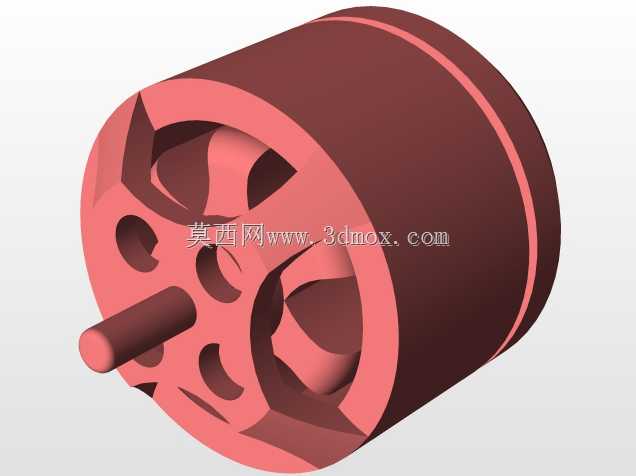

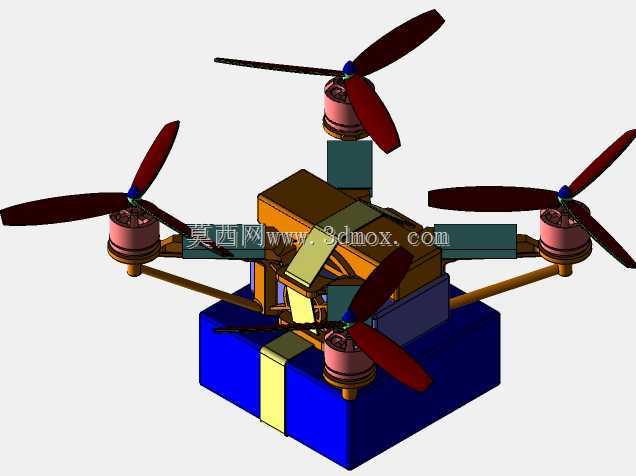

　　避免机载线路缠绕干涉动力部件。机臂末端设计有带安装孔的电机座平面，四个安装孔呈圆周均布，可适配主流22系列、23系列无刷电机的安装孔距，电机座下方预留了螺旋桨的安全转动间隙，避免桨叶旋转过程中剐蹭机臂结构。机臂与中心舱体的衔接位置做了圆弧过渡加强筋处理，可分散飞行过程中机臂承受的升力弯矩，避免急加速、急转向工况下机臂根部出现应力集中断裂的问题。从安装边界来看，机臂延伸长度控制在合理范围，既保证相邻螺旋桨转动时不会出现桨距重叠干涉，又不会让整机横向尺寸过大影响便携性；中心舱体的底部预留了通用挂载接口，可直接安装航拍云台、小型投放装置等作业载荷，接口位置与整机重心垂线重合，避免挂载后出现重心偏移影响飞行稳定性。

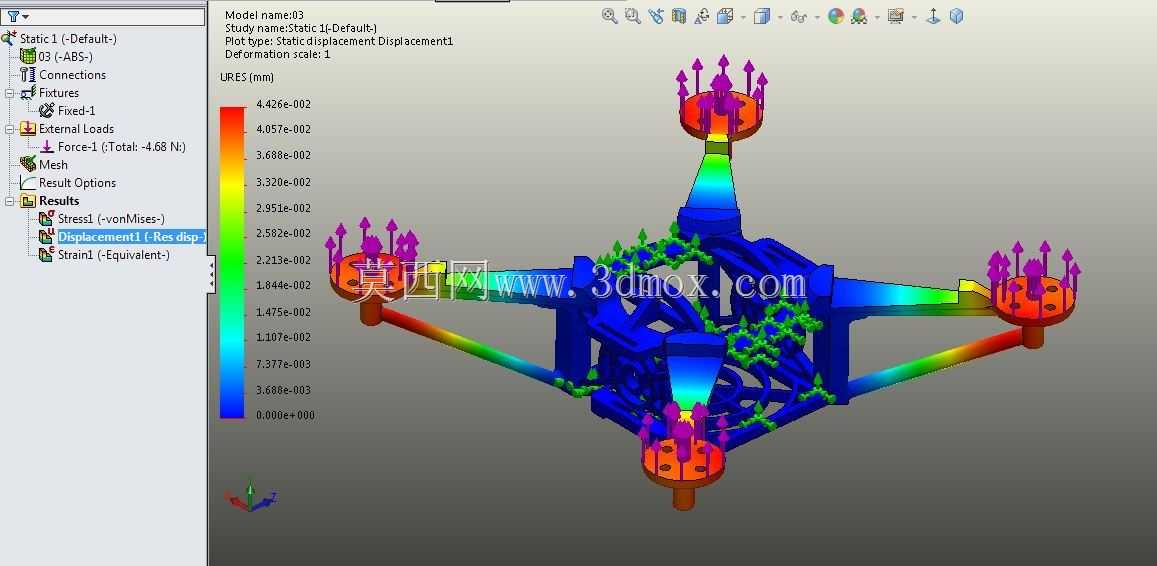

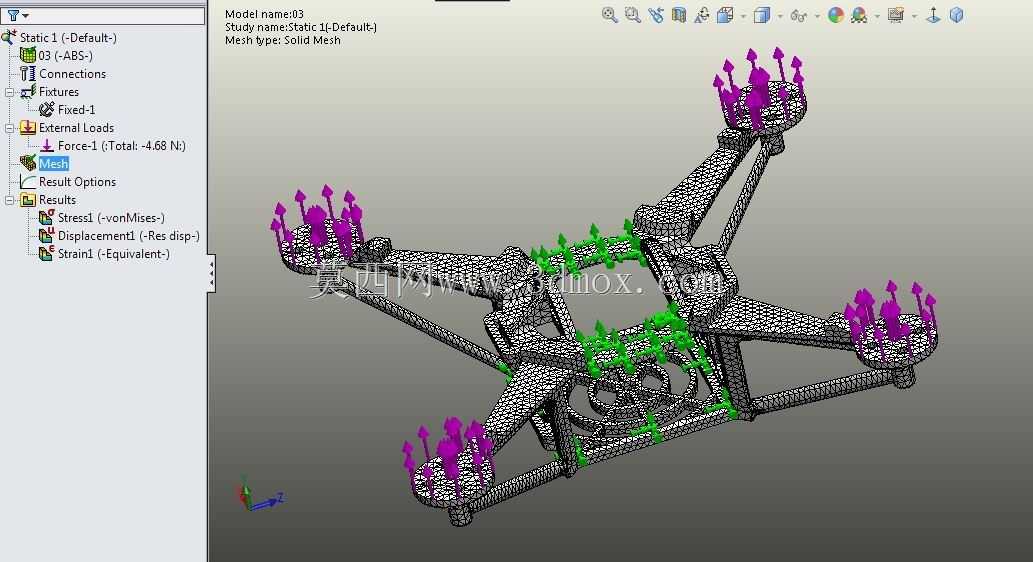

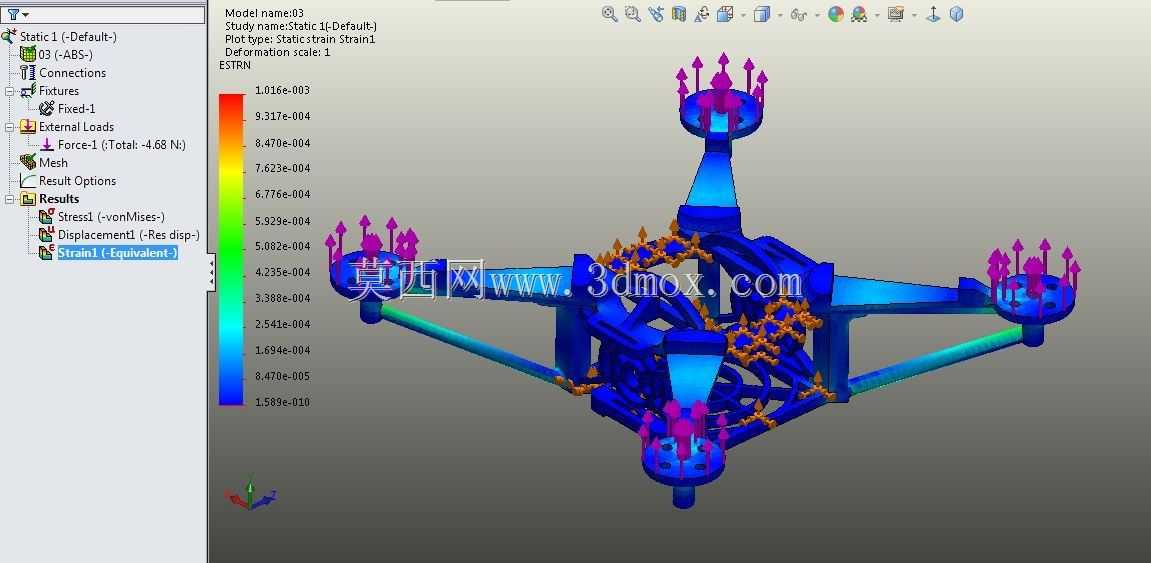

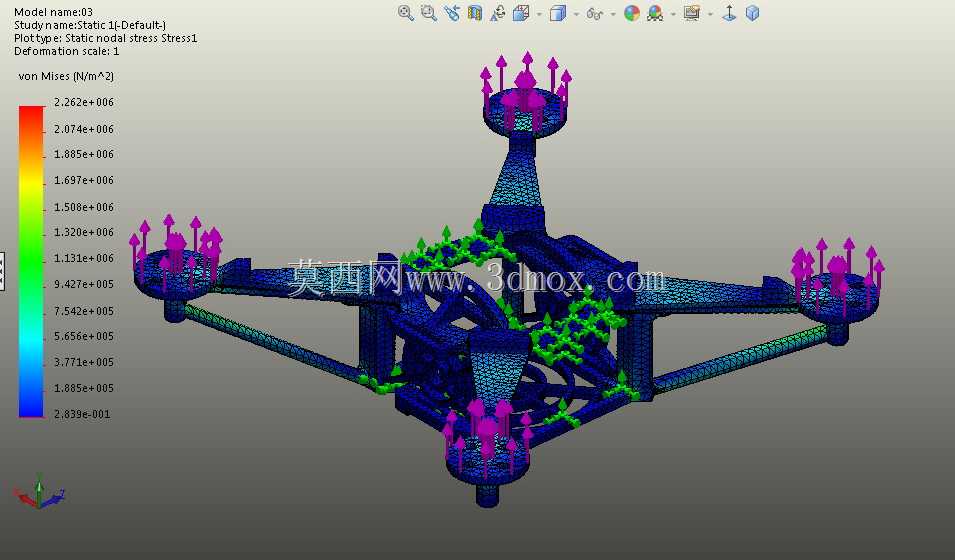

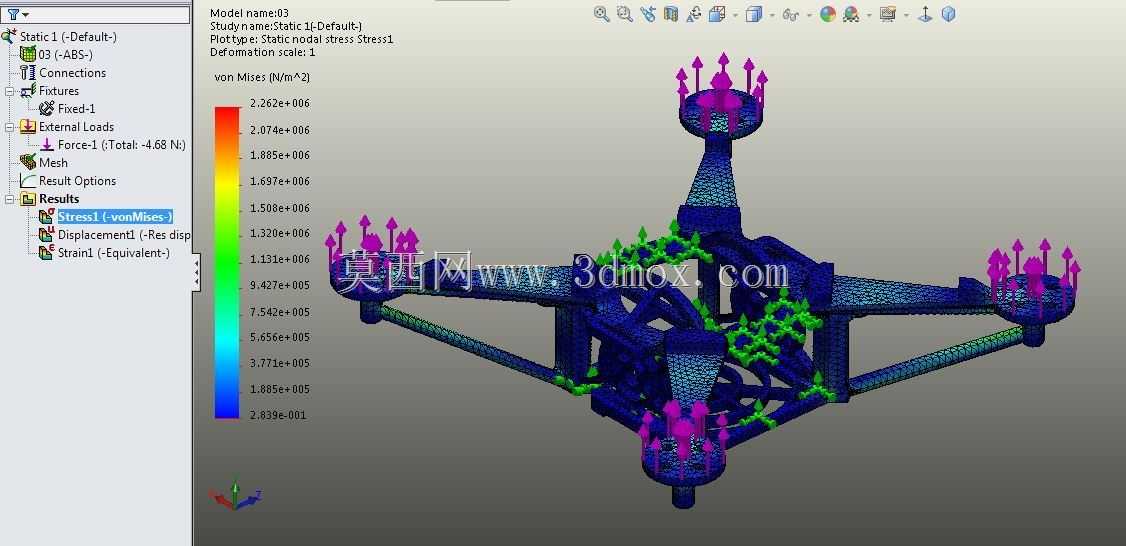

　　整个结构的受力路径经过反复优化，从旋翼产生的升力通过机臂传导至中心舱体，再均匀分散到各个安装点位，不会出现局部受力过载的情况，镂空的结构设计也能让飞行过程中的气流顺利穿过中心区域，降低风阻对飞行姿态的干扰，同时提升电调、电池等发热部件的散热效率，减少长时间飞行时的热量堆积。
