四旋翼小型飞行器机架结构设计方案

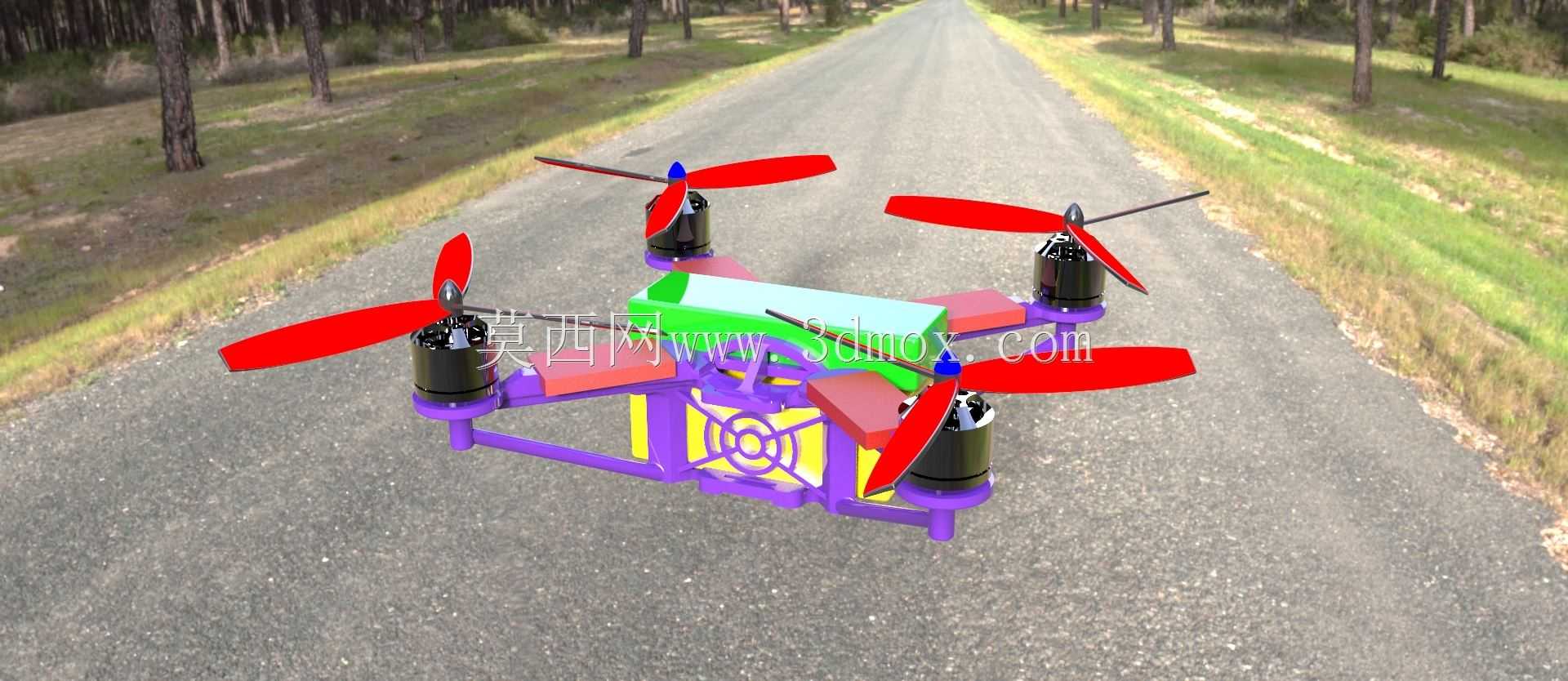

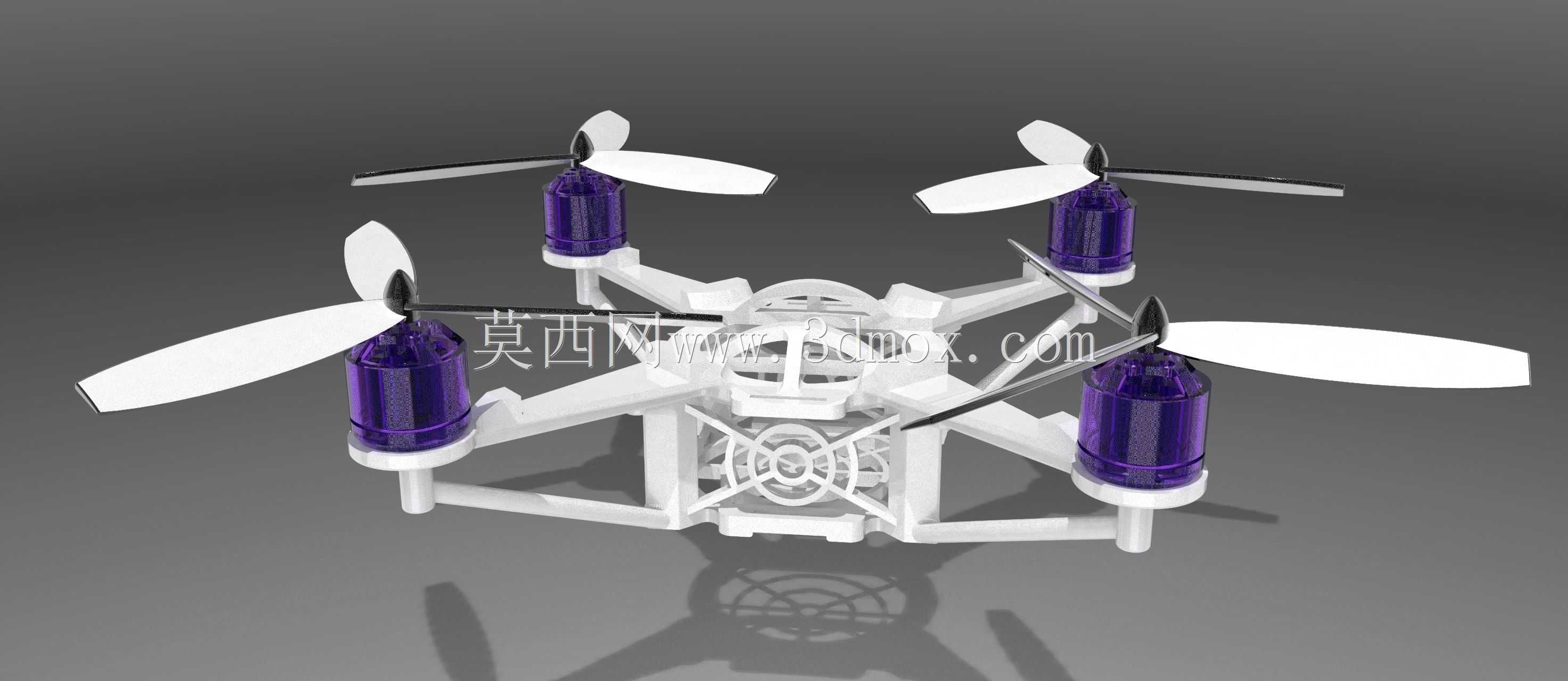

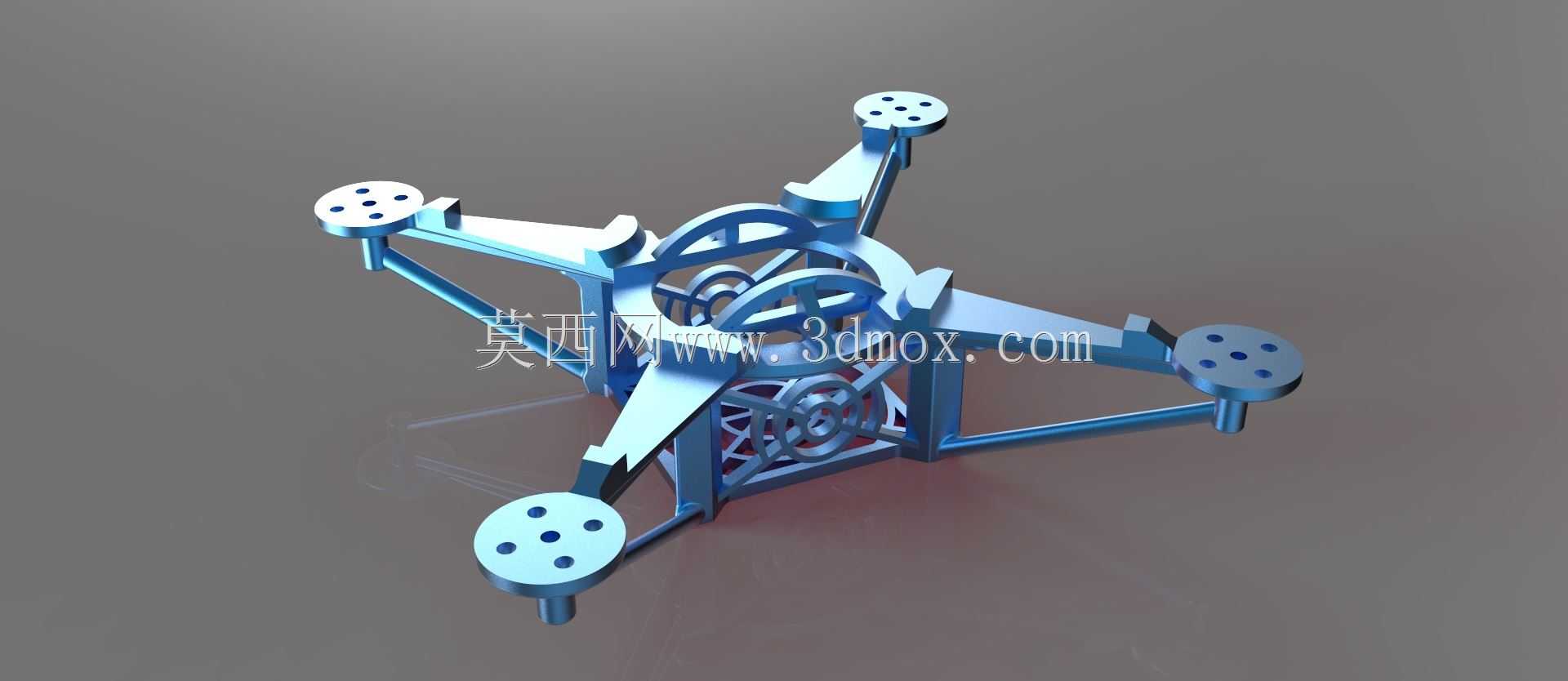

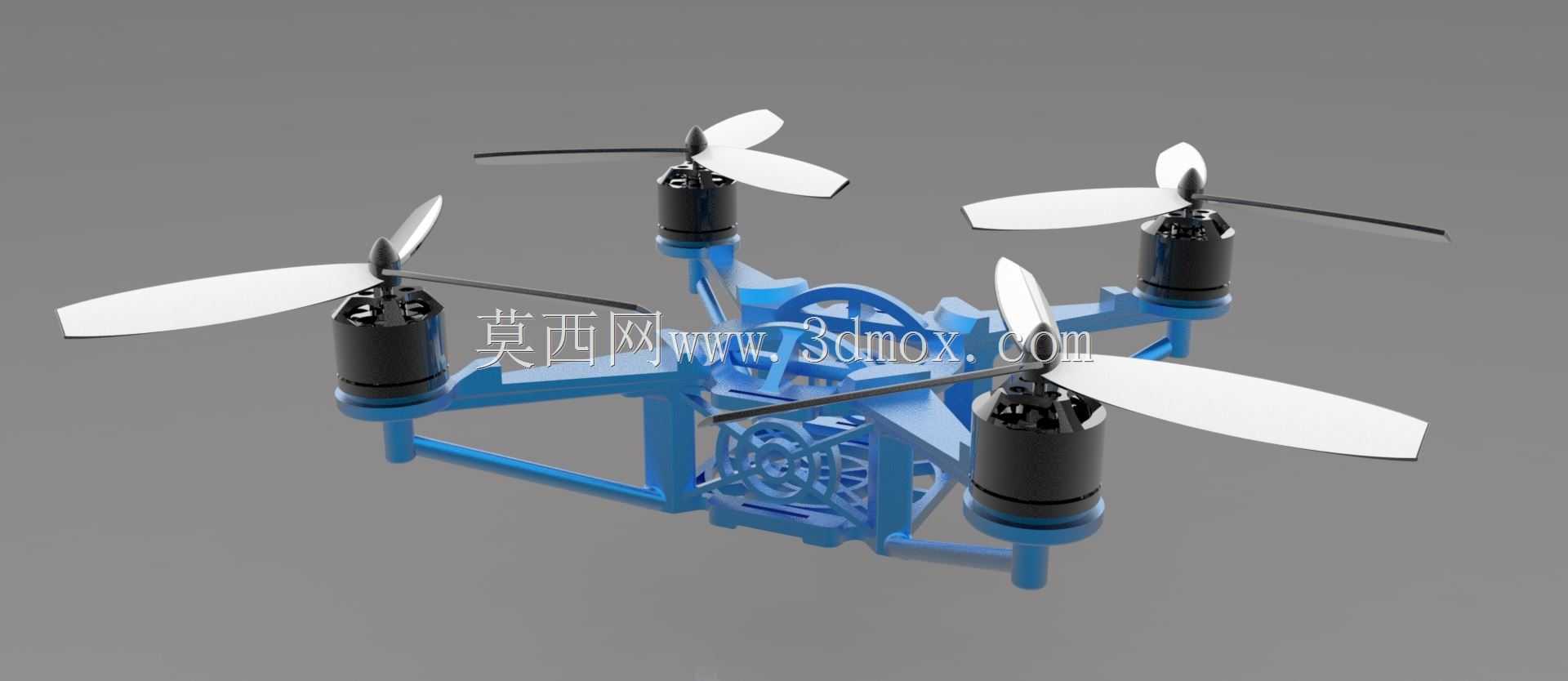

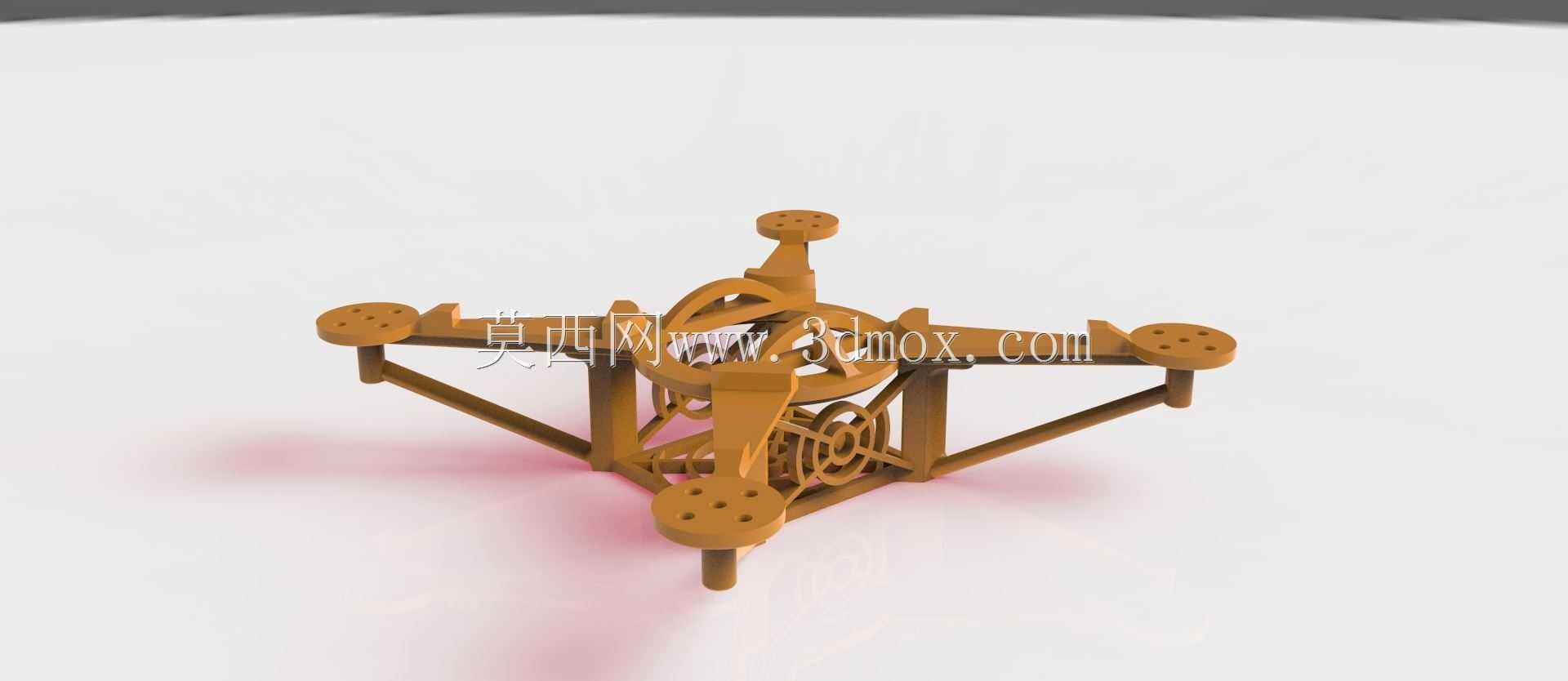

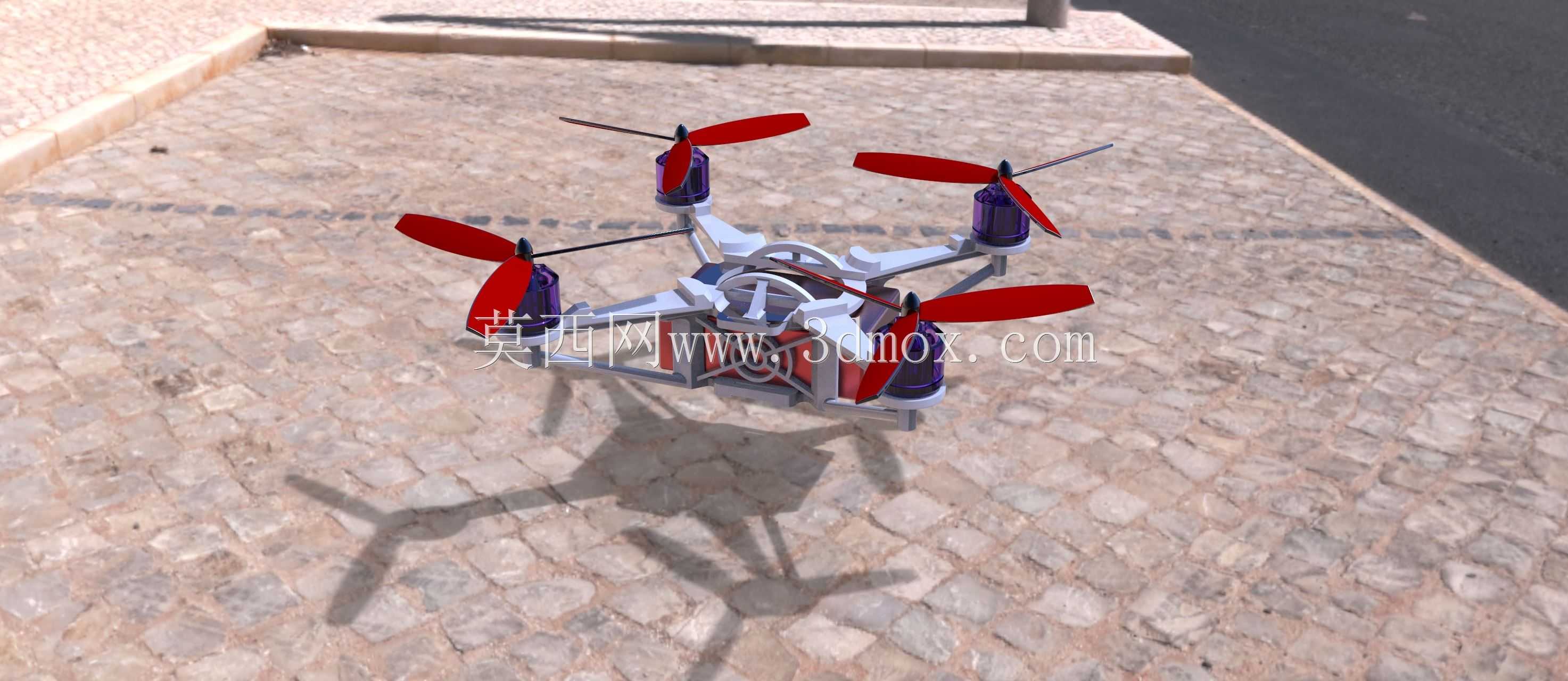

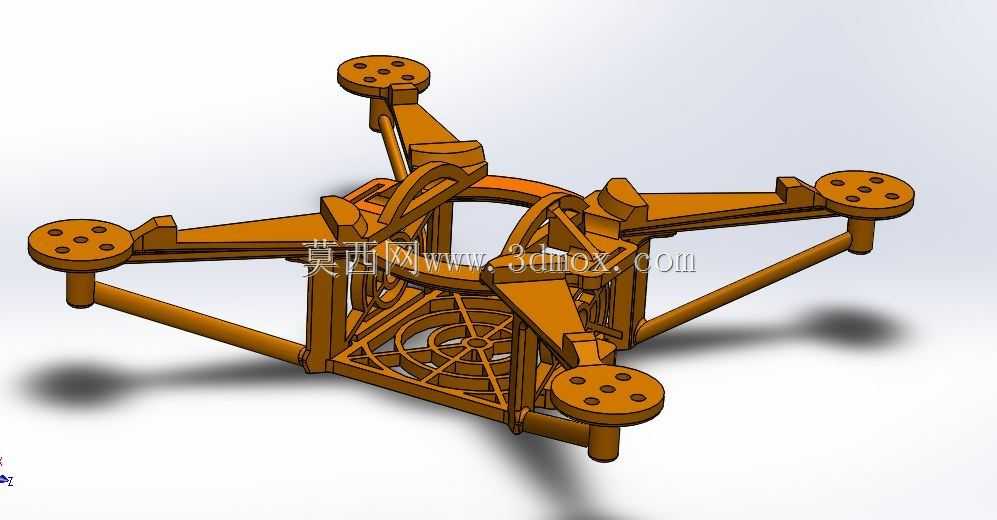

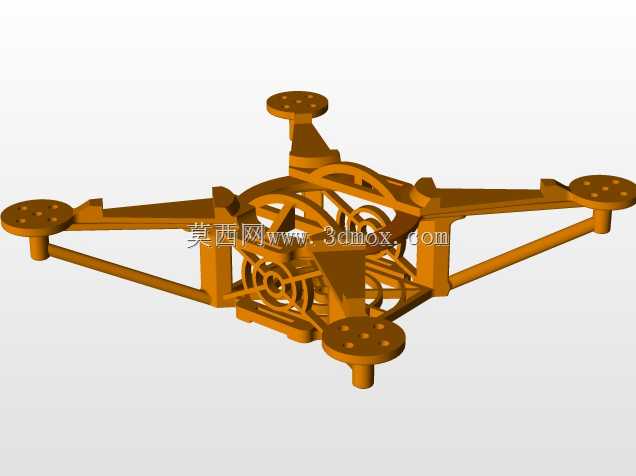

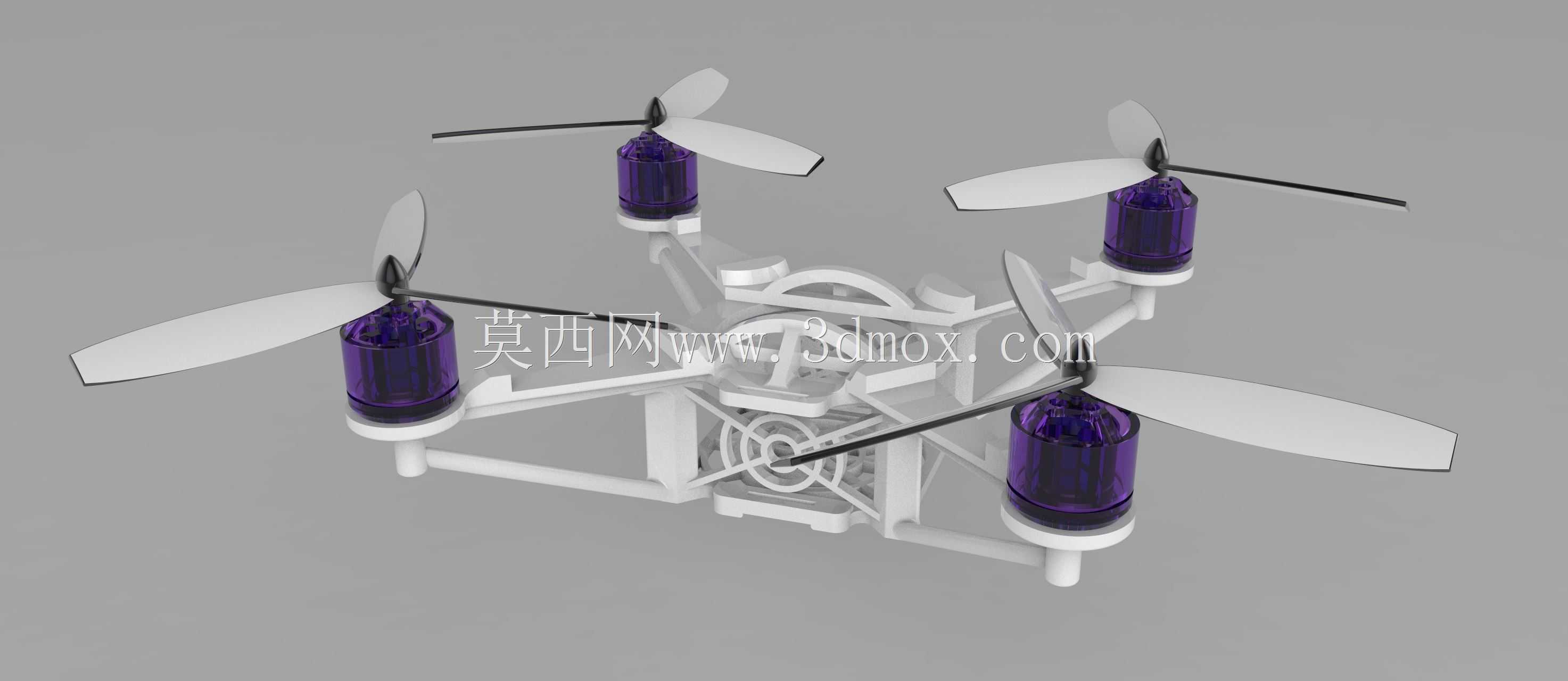

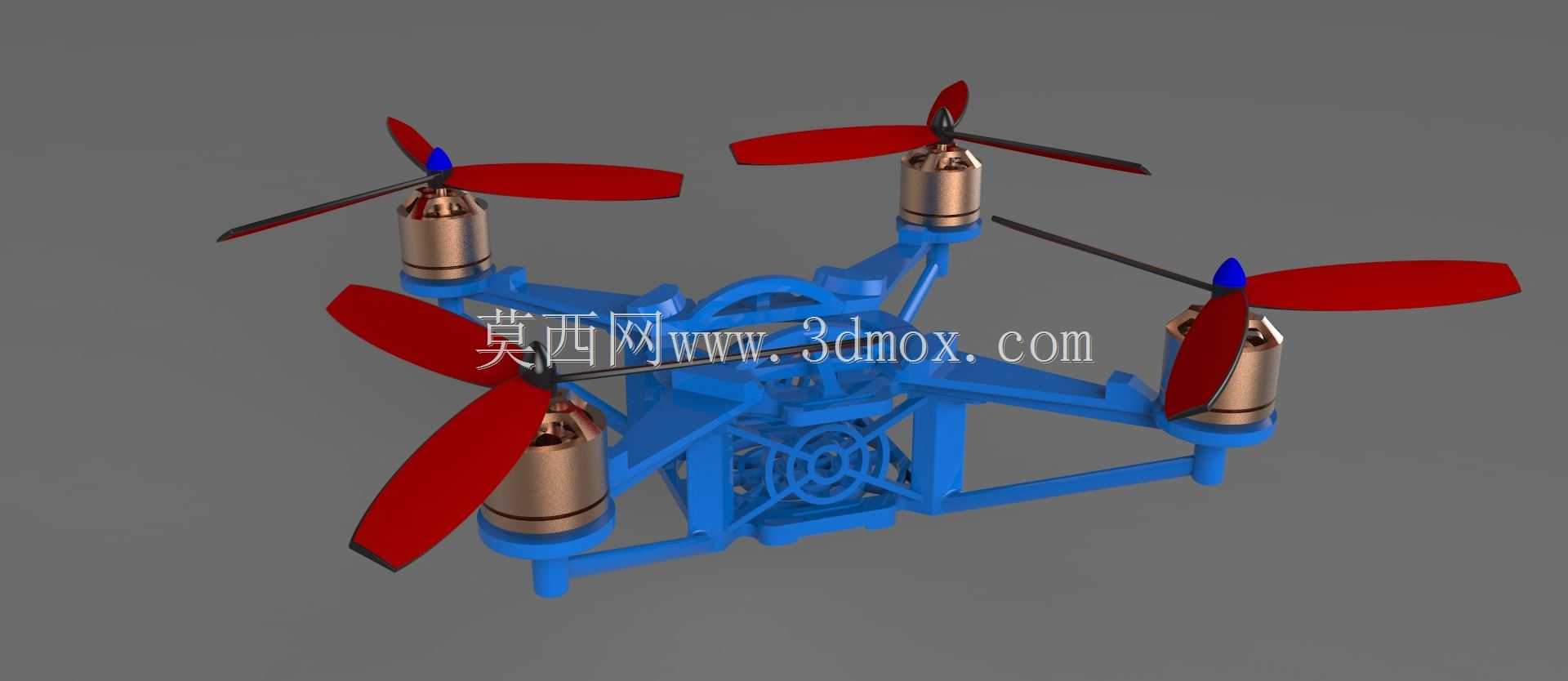

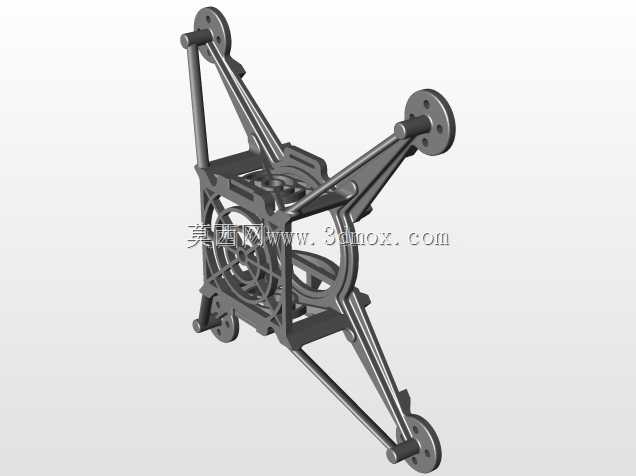

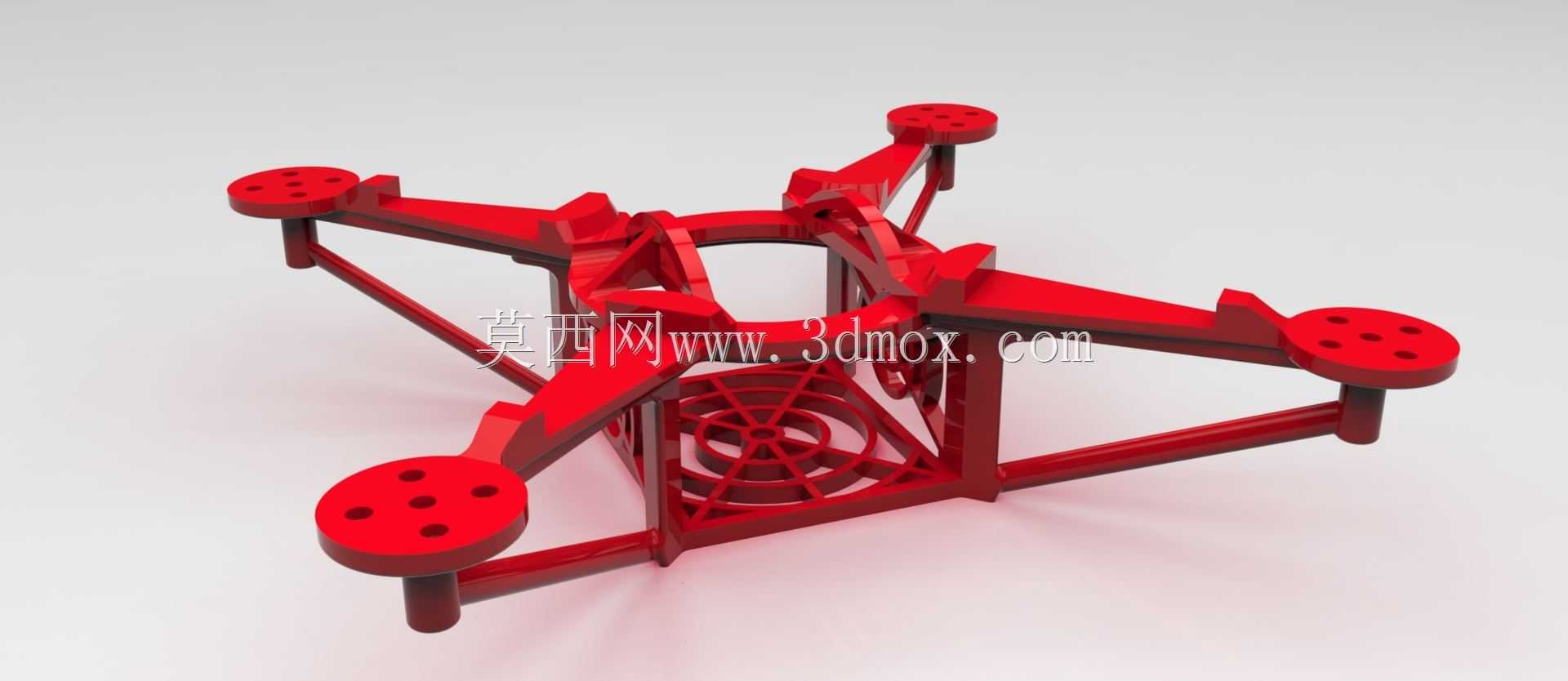

　　这套四旋翼飞行器的机架结构，在设计之初就瞄准了小型航拍、室内巡检、教学实验三类核心应用场景，没有盲目追求大载重或者长航时的冗余参数，所有结构细节都围绕小空间作业的稳定性、拆装便捷性做取舍。从安装边界来看，机架整体采用X型动力布局，四个机臂从中心舱体向外等角度延伸，相邻机臂夹角严格控制在90度，旋翼旋转平面的投影直径控制在350毫米以内，中心舱体预留的安装空间长宽均为80毫米、高度35毫米，刚好可以容纳常规的飞控板、锂电池、电调集成模块，不会出现舱内空间浪费或者元件干涉的问题。机臂部分采用镂空式的轻量化设计，臂身截面做了梯形加强筋处理，在保证1.5毫米壁厚的前提下，单臂承重可以达到500克，

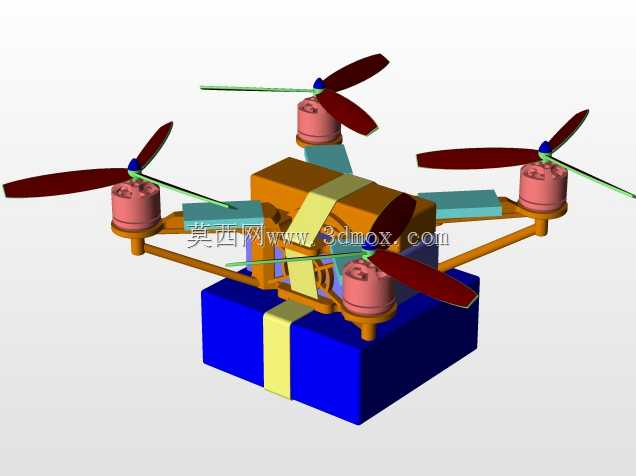

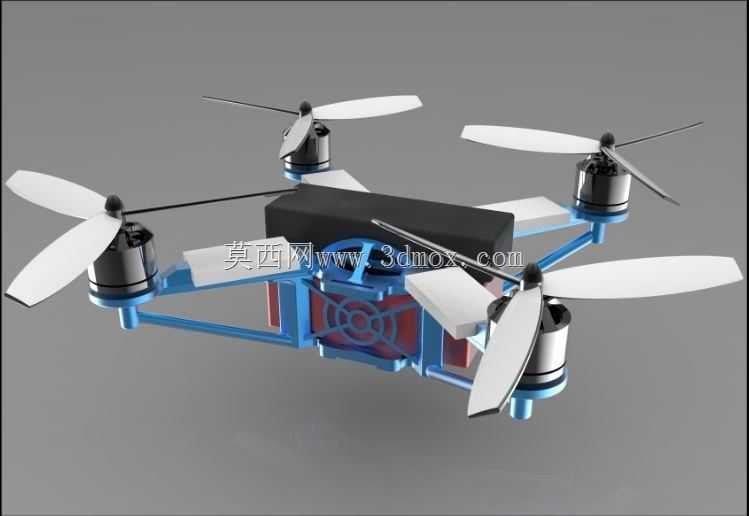

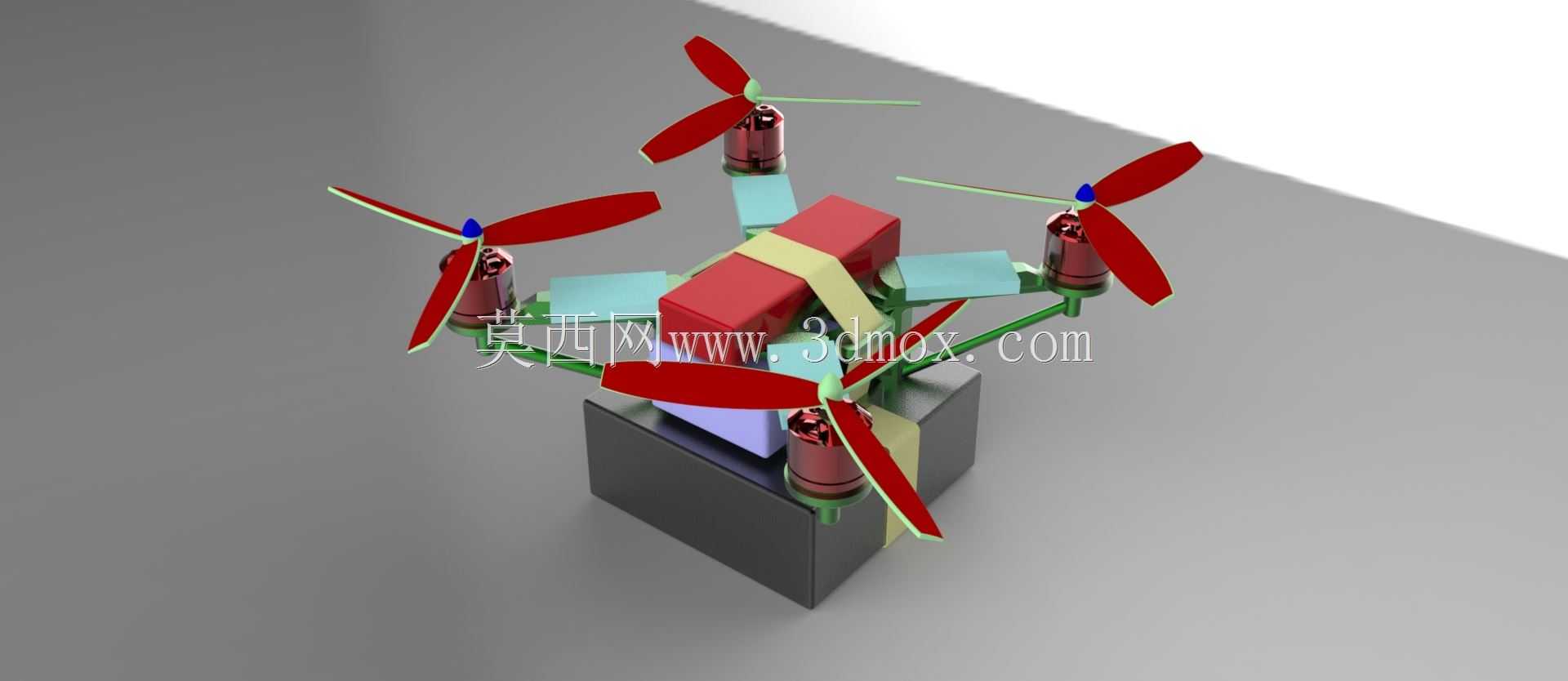

　　完全能够覆盖单组动力组件（电机+螺旋桨）的运行振动载荷，同时机臂与中心舱的连接采用快拆式卡扣结构，不需要额外工具就能完成机臂的拆卸更换，日常外出作业收纳时可以将机臂全部拆下，整体收纳体积能缩小60%以上。中心舱的上层预留了飞控与GPS模块的安装位，安装面做了0.2毫米的平面度公差处理，避免安装面不平导致飞控陀螺仪校准出现偏差；下层则设计了电池滑轨与减震泡棉卡槽，电池装入后可以通过滑轨快速锁定，减震泡棉能够过滤旋翼转动带来的高频振动，避免电池接插件因为长期振动出现松脱。旋翼安装座的位置特意做了1.5度的内倾角度设计，这个角度经过反复调试，既可以抵消旋翼旋转时产生的反扭力差，提升飞行时的姿态稳定性，又不会因为倾角过大导致动力损耗过高。

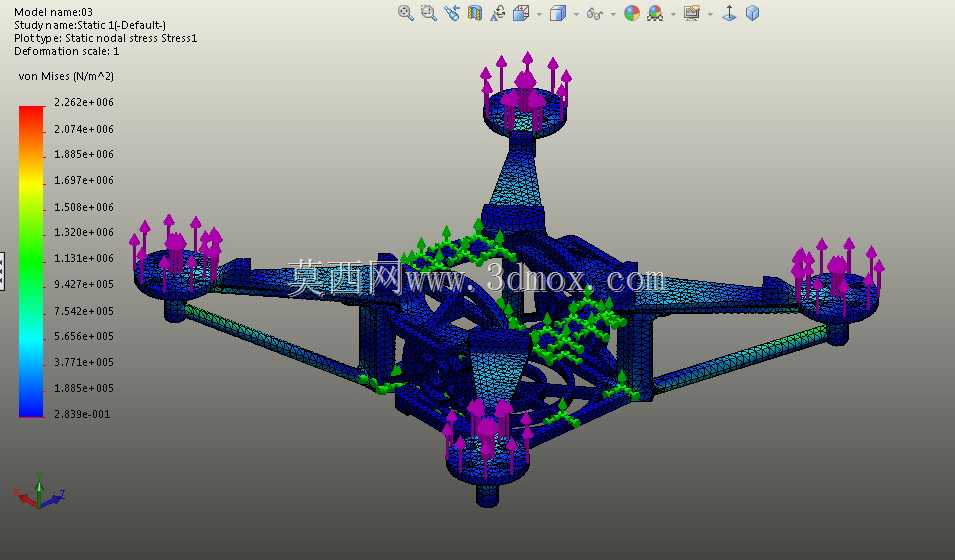

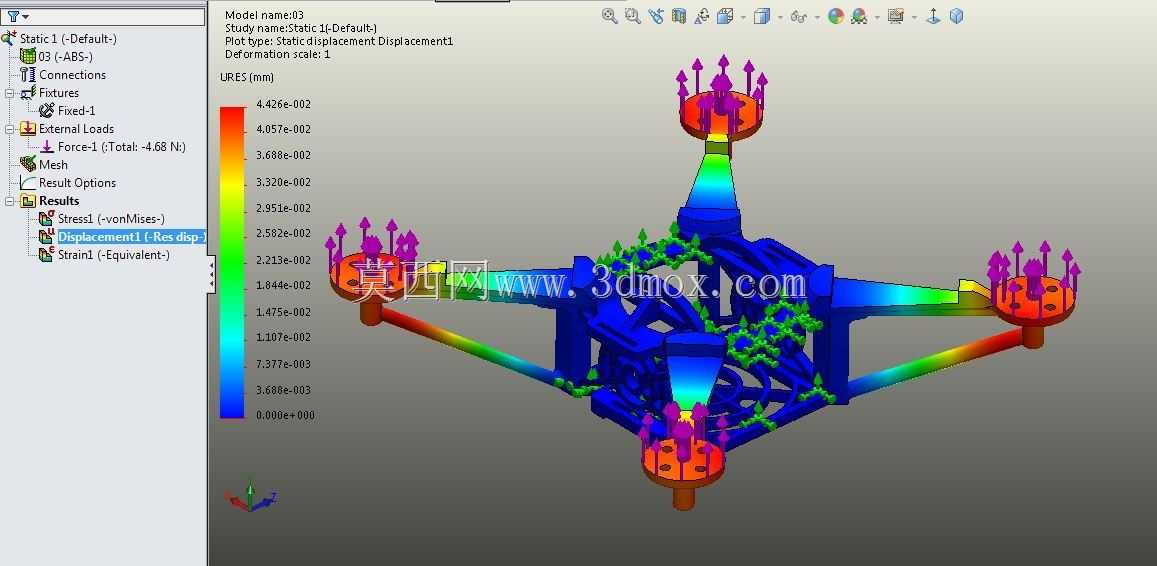

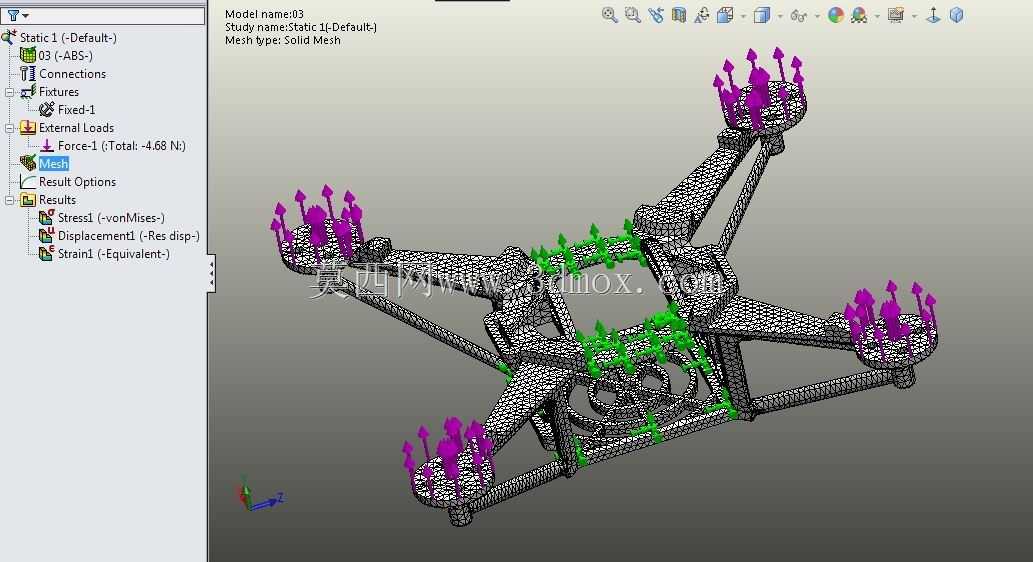

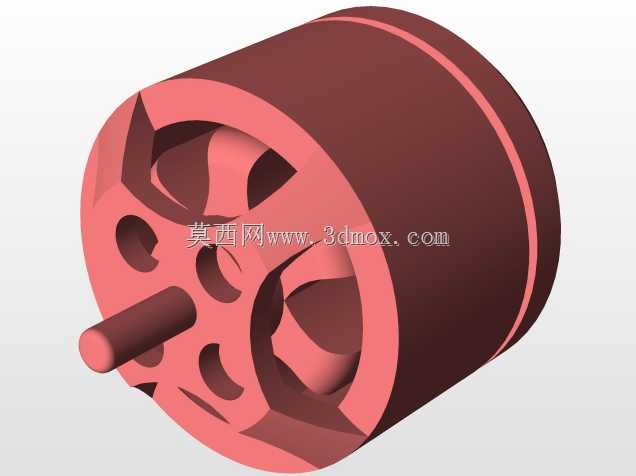

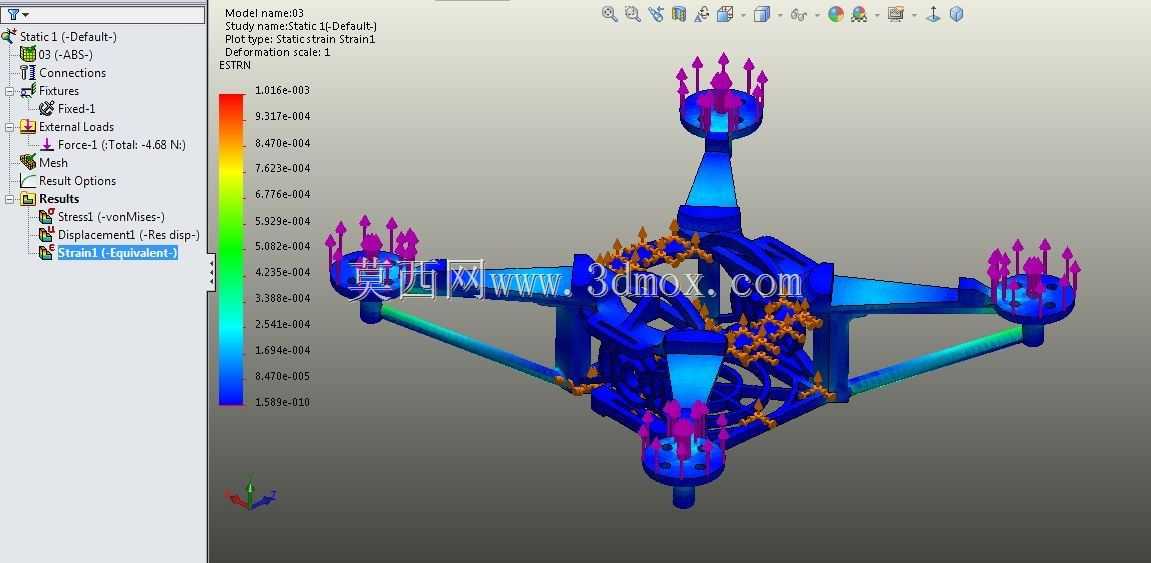

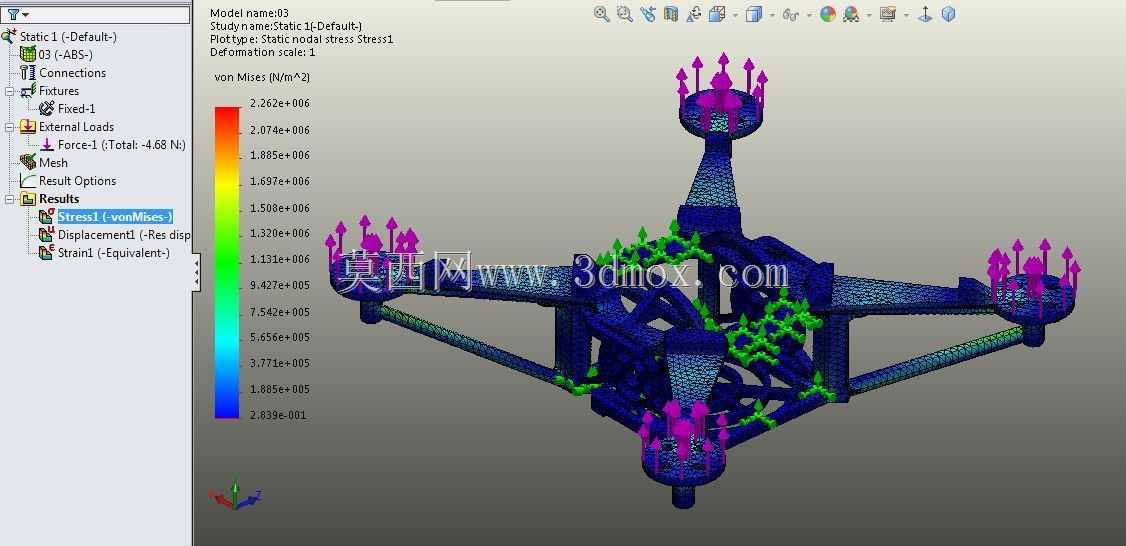

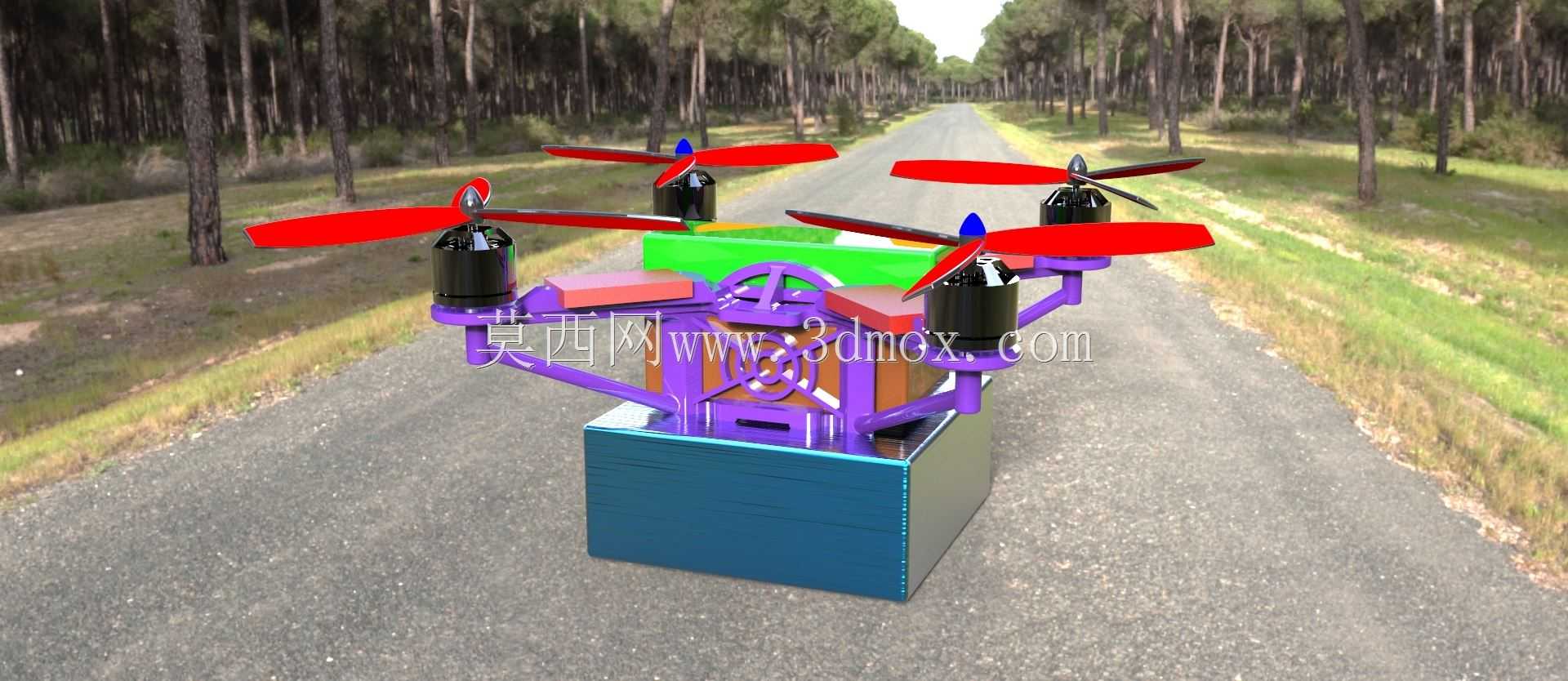

　　整套机架的受力路径经过优化，飞行时的升力从旋翼安装座通过机臂传导到中心舱的四个连接点，再均匀分散到整个舱体框架上，不会出现局部应力集中的问题，即使在2米高度坠落的工况下，机臂的变形量也能控制在弹性形变范围内，不会出现断裂失效的情况。针对不同的作业场景，机架底部预留了通用挂载接口，可以快速更换航拍云台、小型检测传感器、物料投放挂钩等配件，接口的安装孔位采用通用的20毫米孔距标准，适配市面上绝大多数的小型航模配件，不需要额外做转接件设计。走线槽全部隐藏在机臂的内部空腔里，动力线与信号线分开排布，避免电机运行时的电磁干扰影响飞控信号传输，机臂末端的电机安装座预留了3个M2的螺纹孔，适配2204、2205等常用型号的无刷电机，安装时不需要额外打孔，直接用螺丝就能完成固定。
