双辊式摩擦系数检测装置结构设计

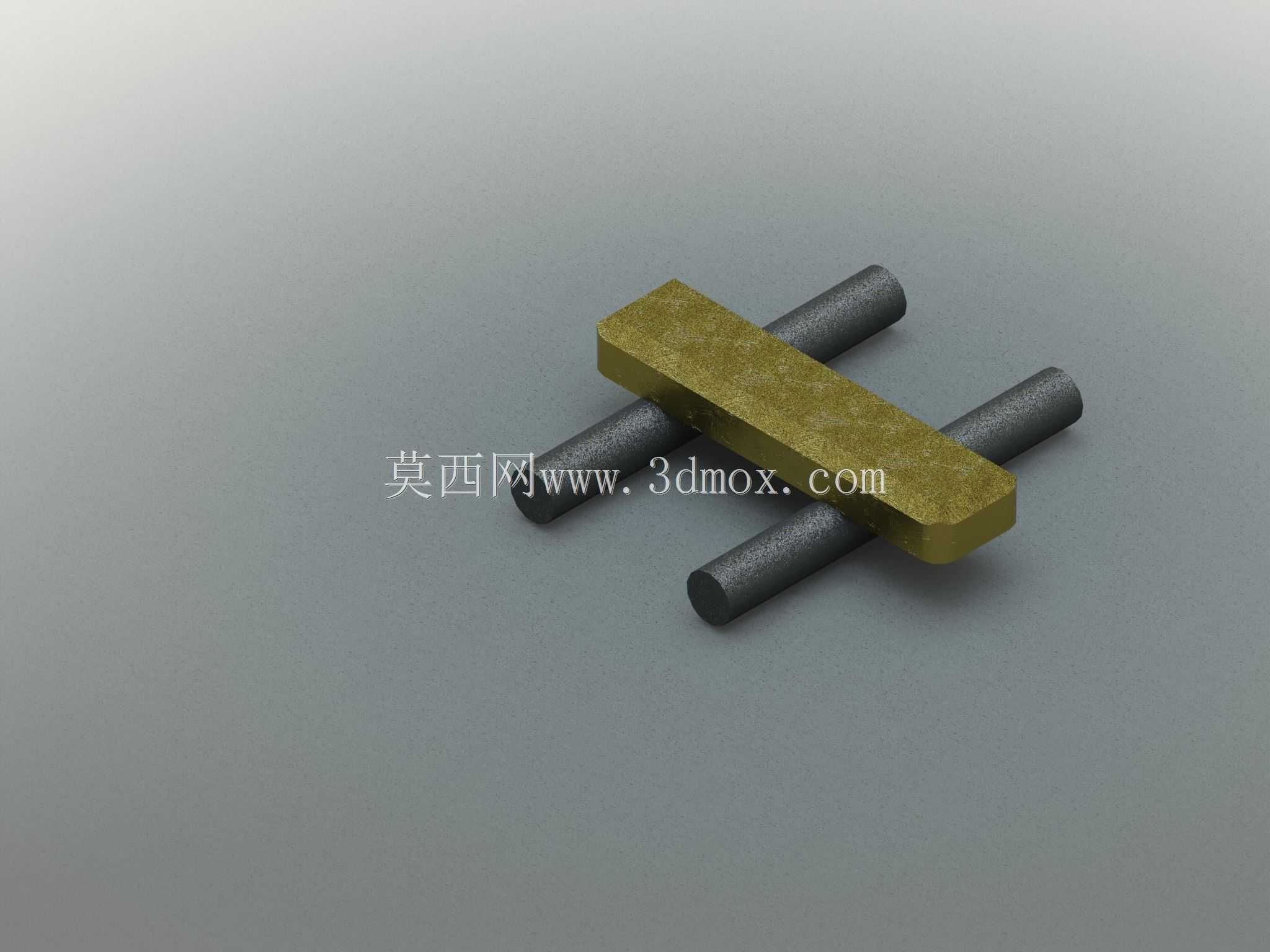

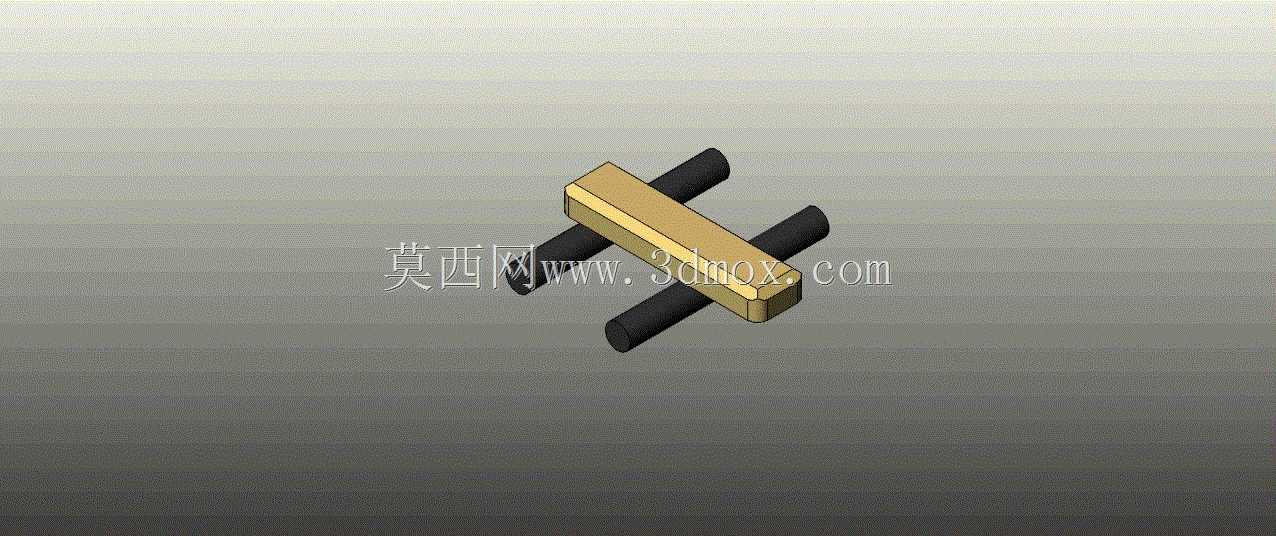

　　在材料表面力学性能测试、摩擦学实验研究场景中，摩擦系数的精准测定是评估材料耐磨特性、表面接触性能的核心环节，这款双辊式检测结构正是针对小尺寸板坯类试样的摩擦系数快速测定需求开发的测试装置。不同于传统斜面法、牵引法测试存在的速度干扰、外力加载波动问题，该装置依托简谐振动原理实现摩擦系数测定，测试过程不受辊筒运转速度波动的干扰，测试结果的时间周期与被测摩擦系数的平方根成反比，能有效规避常规测试方法中速度变量带来的系统误差，适合实验室小批量试样的快速比对测试。从结构设计逻辑来看，装置采用两根平行布置的等径辊轴作为支撑传动部件，两根辊轴采用相同材质加工，保证与板坯试样接触的两侧摩擦边界条件一致，上方搭载的矩形滑块为被测试样的安装承载位，

　　测试时将板坯试样固定于滑块底部，与两根辊轴表面形成稳定的线接触副，辊轴转动过程中带动滑块产生规律性的简谐振动，通过采集振动周期参数即可换算得到板坯与辊面之间的滑动摩擦系数，无需额外加装力传感器采集牵引力或正压力，简化了测试系统的硬件构成。在安装边界与尺寸适配方面，该装置的整体结构紧凑，两根辊轴的中心距可根据被测板坯的宽度尺寸做适应性调整，辊轴的有效接触长度覆盖常规小尺寸工程塑料、金属薄片、复合板材的试样宽度范围，滑块的底部安装面预留了试样装夹的定位槽，可通过顶丝快速固定不同厚度的板坯试样，无需定制专用夹具。装置的整体外廓尺寸适配常规实验室测试台的安装空间，底部预留的安装孔位可直接固定在光学平台或通用实验台面上，

　　不需要额外制作大型安装基座。从实际应用的适配性来看，该结构可用于不同表面处理工艺的金属板材、橡塑复合材料、涂层试样的摩擦系数快速筛查，尤其适合教学实验、材料配方研发阶段的多批次试样比对测试，结构本身无复杂的精密传动部件，加工制造成本低，日常维护仅需定期清洁辊轴表面、保证辊轴转动顺畅即可，不需要频繁校准力值传感器，降低了测试环节的运维成本。设计过程中特意将两根辊轴的支撑座设计为可调式结构，可根据测试需求调整辊轴的平行度误差，避免因辊轴偏斜导致滑块运动卡滞，影响测试周期的采集精度，滑块的质量块可根据被测材料的摩擦系数范围做增减调整，保证滑块振动幅度处于合理采集区间，避免振幅过小导致信号识别误差、振幅过大导致滑块脱出辊面的问题。
