矩形轴配套钩头开口销连接接头

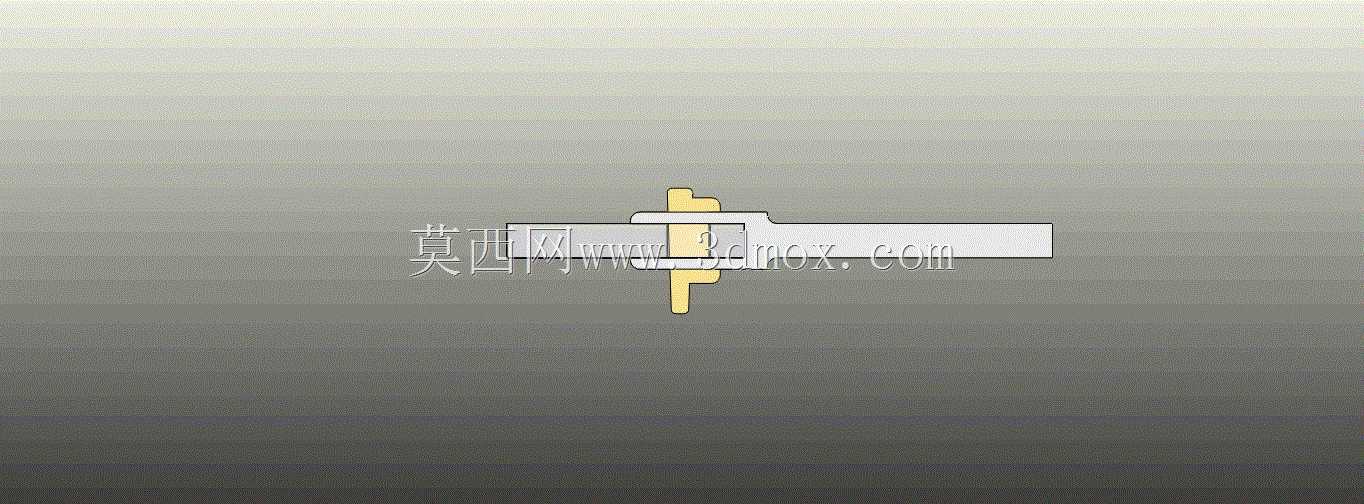

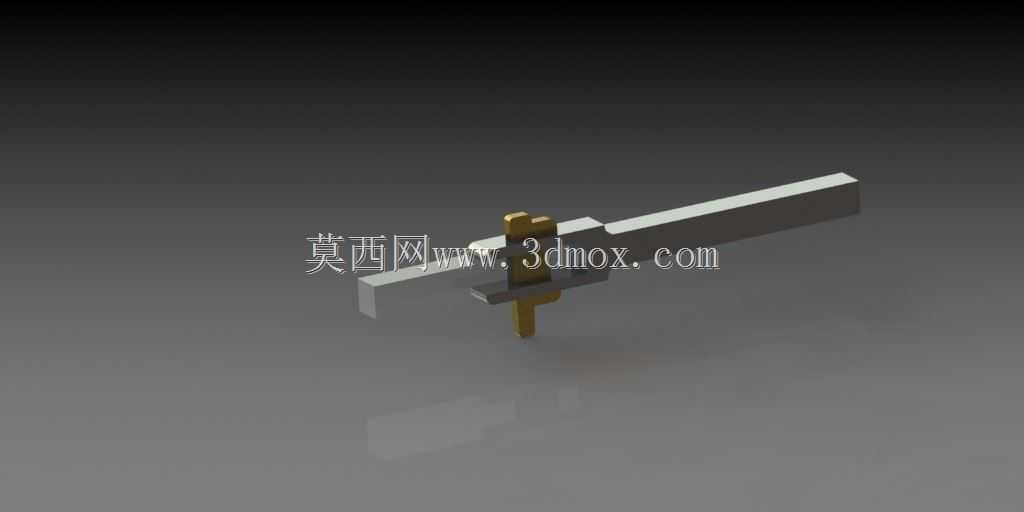

　　这类钩头开口销接头主要适配矩形截面传动轴的连接需求，常见于中小扭矩的精密传动链路中，比如小型仪器仪表的动力传递段、轻工自动化设备的工位间动力衔接、检测类设备的传感端传动连接场景，区别于常规圆形轴用的销接结构，它针对矩形轴的截面特性做了适配，不需要额外加工键槽就能实现周向限位，大幅降低轴端的加工复杂度。从功能特性来看，接头的钩头结构在装配后会卡在矩形轴的侧端面，配合开口销的贯穿限位，能同时承受传动过程中的周向扭矩和小幅轴向窜动载荷，避免传动过程中接头与轴发生相对滑移，动画演示里的透明轴展示逻辑，就是为了直观呈现扭矩从主动轴通过关节结构传递到从动轴的整个受力路径，能清晰看到销接位置的载荷传递节点，方便设计人员校核受力薄弱点。设计思路上，

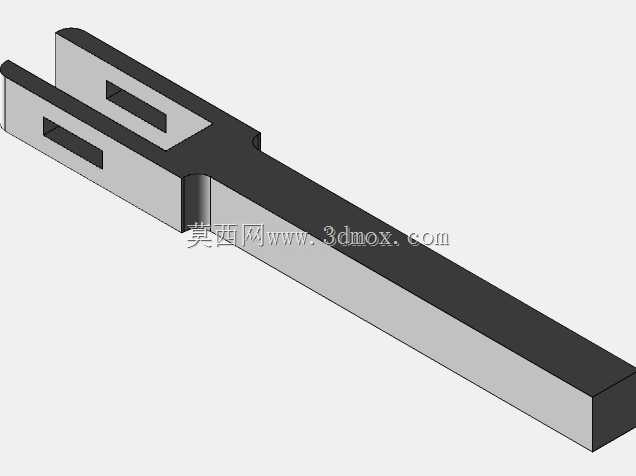

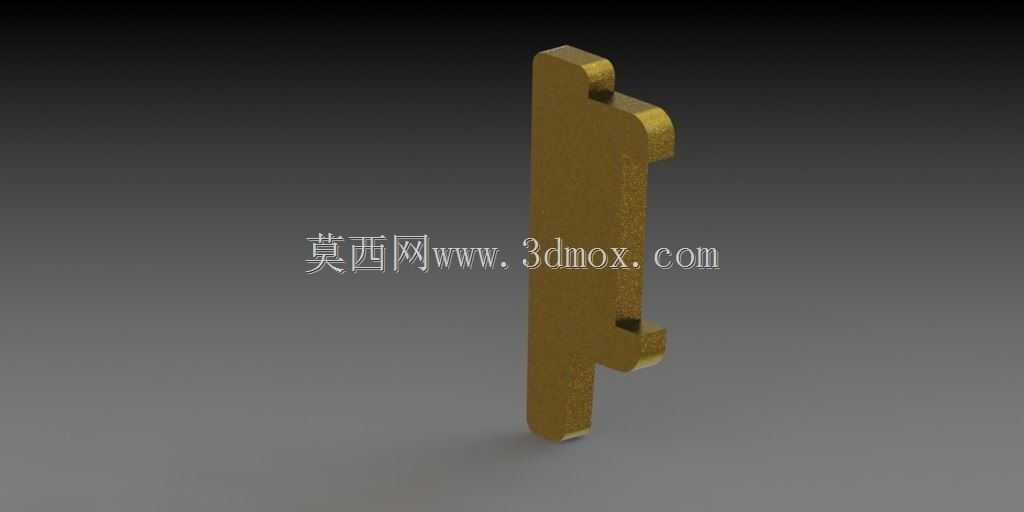

　　这款接头没有采用过盈配合的压装结构，而是采用间隙配合加销接限位的组合方式，装配时不需要专用压装工具，现场维护时只需要拔出开口销就能完成接头的拆卸更换，对于需要频繁调整传动位、或者维护空间狭窄的设备场景非常友好，钩头的凸起尺寸经过匹配计算，刚好卡在矩形轴的台阶端面，不会额外占用轴向外的安装空间，也不会和周边的传动护罩、传感器安装座发生干涉。外形尺寸方面，接头的主体长度适配常规小功率传动的轴伸长度，开口销的安装孔位与轴端的销孔完全同轴，安装时不需要额外修配，钩头的厚度与矩形轴的侧边宽度匹配，不会出现钩头凸出于轴表面的情况，避免传动过程中钩头剐蹭周边的布线或者防护结构，安装边界上，接头装配完成后最大外轮廓不超出矩形轴的外接矩形范围，

　　对于安装空间紧凑的仪器仪表内部传动链路来说，能最大化利用有限的装配空间，不需要为了避让接头额外扩大设备内部的安装腔体。实际选型使用时，这类接头更适合传递恒定扭矩、冲击载荷较小的传动场景，因为开口销本身的抗剪切强度有限，如果是大冲击载荷的工况需要额外增加防脱结构，它的销接间隙经过合理控制，既保证了装配的便利性，又不会因为间隙过大导致传动过程中出现回程误差，对于有传动精度要求的检测类设备来说，能满足常规的传动精度需求，不需要额外增加消隙结构。
