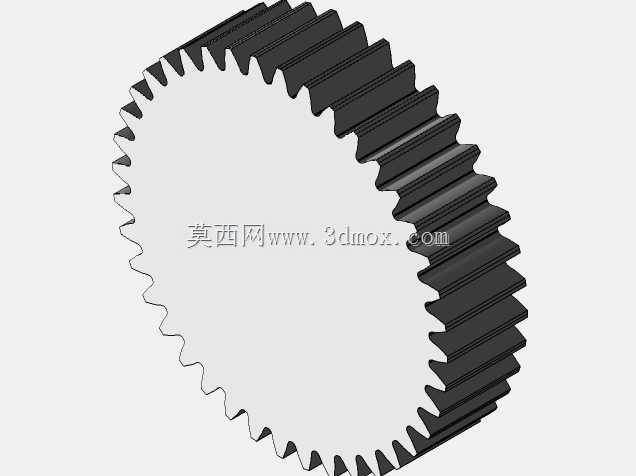

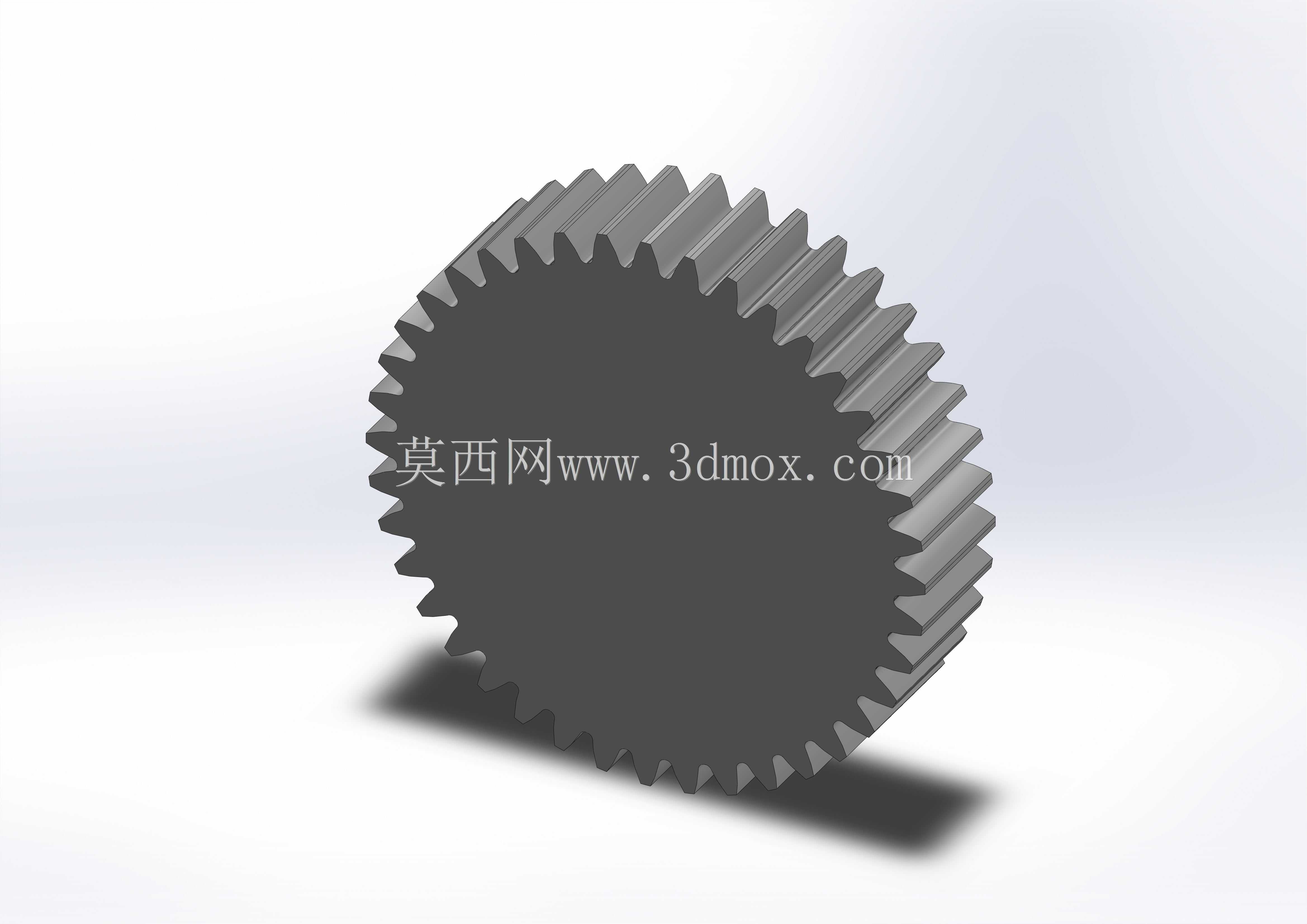

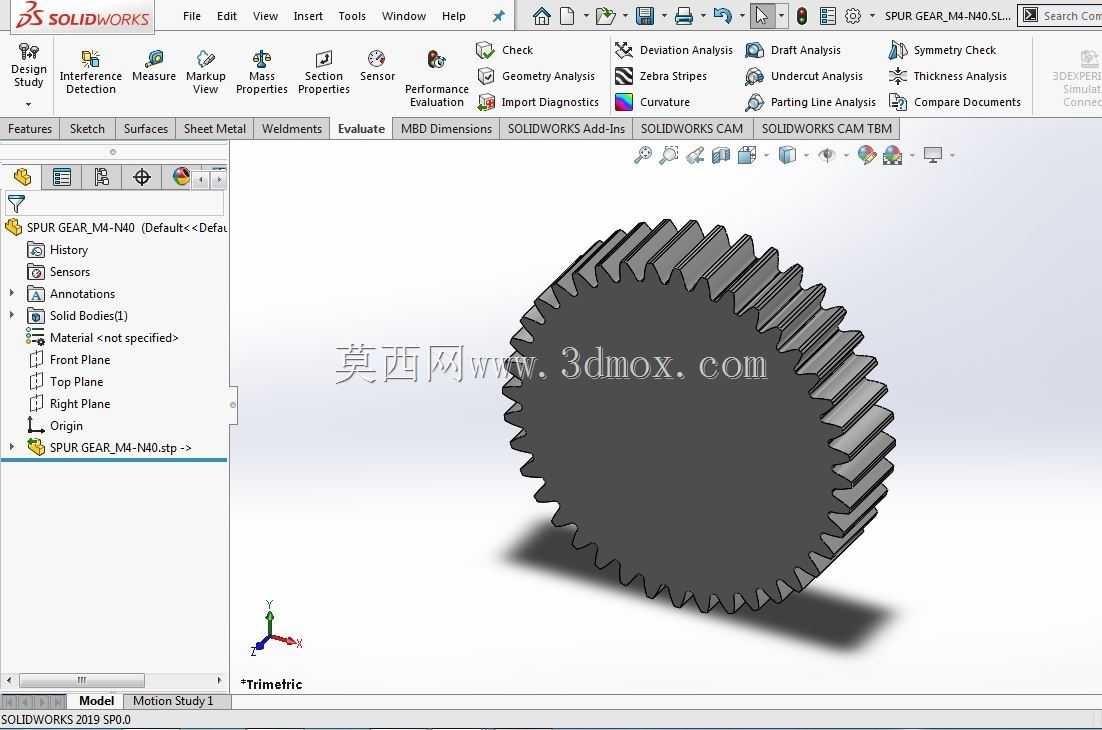

模数4齿数40标准直齿圆柱传动齿轮

　　这款模数4、齿数40的直齿圆柱齿轮，是平行轴传动系统里极为常用的基础传动零件，在各类通用机械的传动链路中承担着定比转速转换、扭矩传递的核心作用。从实际工程应用场景来看，这类中等模数的直齿轮常被布置在轻工输送设备的动力输出端、小型机床的进给传动箱、农用机械的动力分配单元，以及部分自动化生产线的工位传动模组中，适配两轴中心距固定、传动比要求稳定、转速不超过直齿轮线速度阈值的传动工况。

　　从功能特性层面来说，直齿圆柱齿轮不存在轴向分力，安装调试时无需额外考虑轴向承载的定位结构，对支撑轴承的选型要求更简单，啮合过程中齿面接触为线接触，传动效率相比斜齿轮更高，且不存在斜齿轮啮合时的轴向窜动问题，适合对传动精度有中等要求、维护频次较低的设备场景。这款40齿的直齿轮，在传动比匹配上属于中等减速比搭配的常用从动轮规格，和同模数10-20齿的主动轮配合时，可实现2:1到4:1的减速传动，适配多数中小型设备的电机输出转速匹配需求，能将常规四级电机1450转左右的输出转速降到设备作业端需要的300-700转区间，同时放大输出扭矩，带动作业负载平稳运行。

　　设计思路上，这款齿轮采用标准渐开线齿形设计，齿顶高系数、顶隙系数均取通用标准值，齿向无螺旋角，加工时可采用滚齿、插齿工艺直接成型，无需专用螺旋角加工工装，加工成本更低，后期替换维护时配件通用性更强。齿坯部分采用实心辐板结构，适配中等载荷的传动场景，中心安装孔可根据实际安装轴径做适配加工，键槽采用标准平键槽设计，可传递额定扭矩下的动力不发生打滑。

　　从安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸均符合模数4齿数40的标准计算值，安装时需保证两啮合齿轮的轴线平行度误差在允许范围内，齿侧间隙预留符合标准规范，避免啮合卡滞或齿面冲击过大。齿宽设计兼顾了承载能力和安装空间占用，既保证足够的齿面接触面积传递额定扭矩，也不会因为齿宽过大造成轴向空间浪费，适配多数常规传动箱的内部安装尺寸要求。实际装配时需注意齿轮端面与安装轴的垂直度，避免偏载造成齿面局部磨损过快，润滑方式可采用脂润滑或低速油润滑，适配不同转速工况下的散热和减磨需求。
