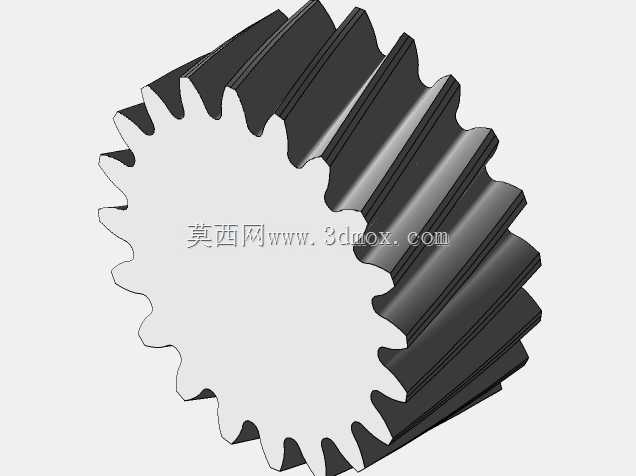

模数3齿数20螺旋角20度斜齿轮传动件

　　这款斜齿轮是平行轴传动系统里的核心承载零件，和直齿轮相比，斜齿的啮合过程是逐步切入再逐步脱开的，不会出现整齿突然撞击啮合的情况，运转时的冲击、振动和噪音都要小很多，很适合用在中高速、重载的传动场景里，比如轻工设备的动力输出端、小型输送线的减速单元、机床进给机构的传动链路，还有部分自动化设备的同步传动部位，都能看到这类参数斜齿轮的应用。

　　从实际使用的角度看，这款齿轮的参数设定很有针对性，模数3决定了单齿的承载能力，能传递中等偏大的扭矩，20个齿数的设计在保证传动比适配性的同时，不会让齿轮整体外径过大，能有效控制安装空间的占用，20度的螺旋角是兼顾轴向力和啮合重合度的常用取值，螺旋角太小的话斜齿的啮合优势发挥不出来，太大又会导致轴承承受的轴向载荷过高，增加支撑端的选型成本和结构复杂度，这个角度的设计能在平稳性和结构成本之间找到很好的平衡点。

　　设计这类斜齿轮的时候，首先要匹配配对齿轮的参数，除了模数、压力角保持一致，螺旋角要大小相等、旋向相反，才能保证正确啮合不卡滞。建模过程中要注意齿向的螺旋线导程计算，不能出现齿形扭曲的问题，齿根的过渡圆角要按照加工工艺要求做圆滑处理，避免热处理和承载时出现应力集中导致断齿。安装边界上，要预留足够的轴向窜动间隙，同时支撑轴承要选用能承受径向和轴向复合载荷的类型，比如角接触球轴承或者圆锥滚子轴承，抵消斜齿传动产生的轴向分力。齿宽的设计要和承载扭矩匹配，过窄会导致齿面接触应力过高加剧磨损，过宽则容易出现载荷沿齿宽分布不均的问题。实际装配时要保证两平行轴的平行度公差在允许范围内，否则会出现偏载，导致局部齿面过早磨损、点蚀，大幅缩短齿轮的使用寿命。日常运维中，这类齿轮一般采用油浴润滑或者飞溅润滑，保证啮合面有足够的油膜，减少齿面的摩擦损耗，在闭式传动箱里使用时，还要定期检查润滑油的清洁度，避免金属碎屑进入啮合区域造成齿面刮伤。
