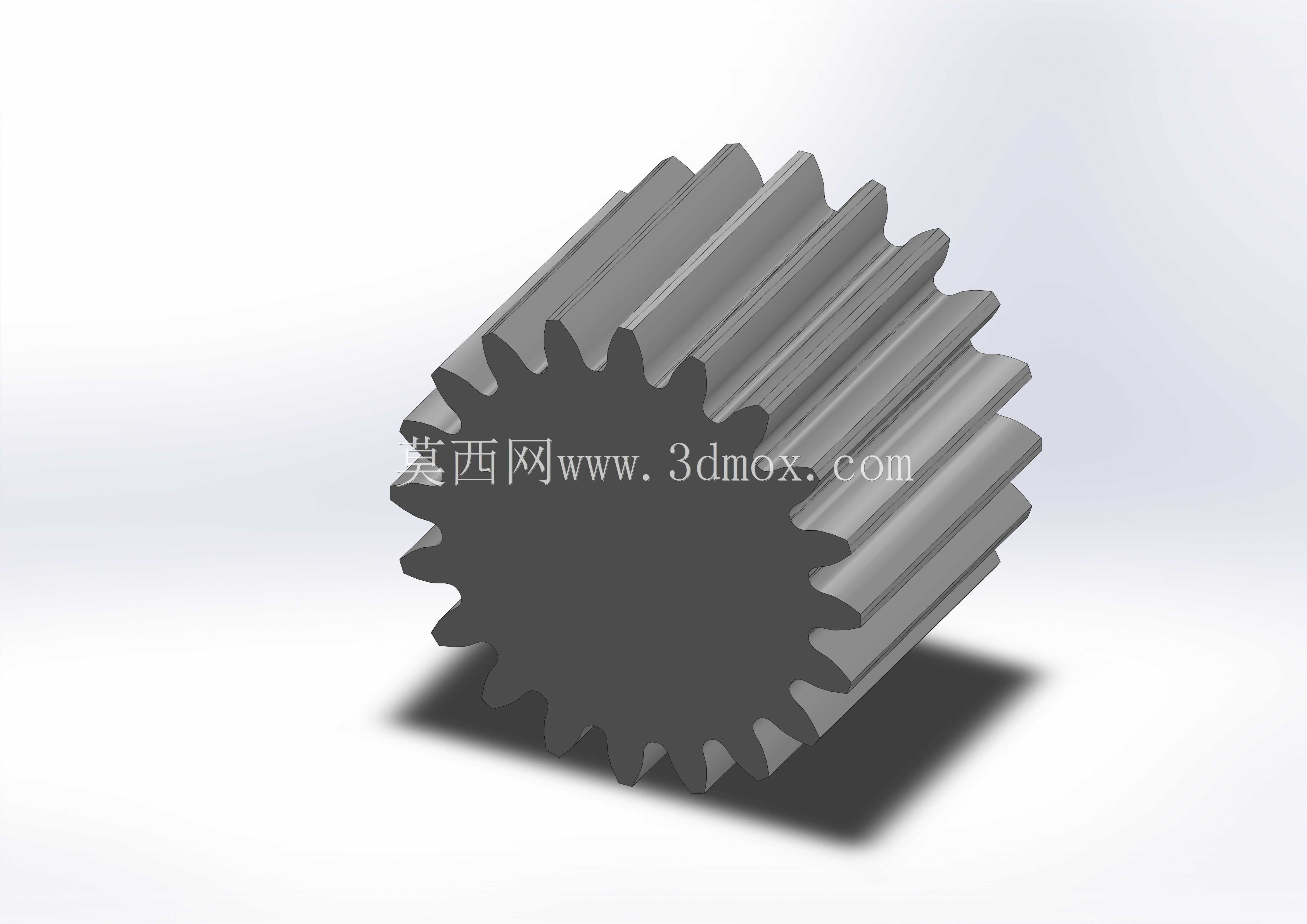

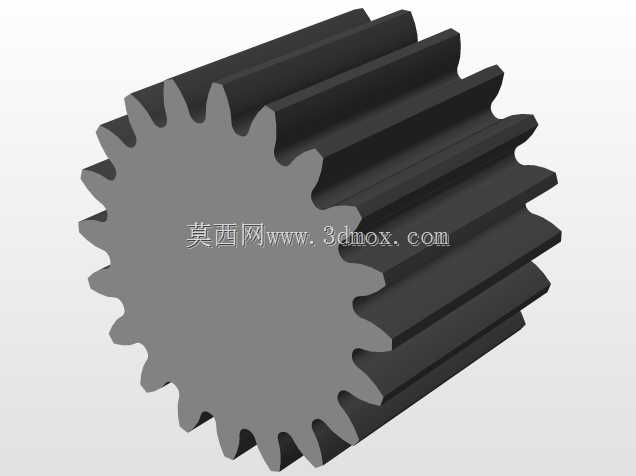

模数1.25压力角20度20齿直齿圆柱齿轮

　　这款直齿圆柱齿轮是平行轴传动系统里的基础核心零件，日常在小型输送线的动力传递单元、精密仪器的进给机构、小型自动化设备的传动模组里都能见到它的身影，区别于斜齿轮的轴向分力特性，直齿圆柱齿轮在传动过程中不会产生额外轴向载荷，对支撑轴承的选型要求更友好，尤其适合轴向安装空间受限、不需要大重合度降噪的中低速传动场景。从设计逻辑来看，这款齿轮采用模数1.25、压力角20度的标准齿形参数，是通用机械传动里应用最广泛的参数组合，齿廓采用渐开线齿形设计，能保证啮合过程中瞬时传动比恒定，减少传动过程中的冲击与振动，20齿的齿数选择避开了根切风险的最小齿数阈值，不需要进行齿顶修正就能保证齿根强度，降低了加工过程中的工艺复杂度。齿宽方向采用等宽直齿设计，

　　齿向无螺旋角，安装时不需要调整轴向啮合位置，装配容错率更高，内孔可根据实际安装需求设计为光孔、键槽孔或者花键孔，适配不同的轴系连接方式，安装时只要保证两轴平行度在公差范围内，齿面啮合侧隙调整到合理区间，就能实现稳定的动力传递。实际应用中，这类直齿轮常和同模数的其他齿数齿轮搭配组成齿轮副，用来调整传动比、改变输出转速与扭矩，在小型工装夹具的传动结构、检测仪器的进给调节机构、小型包装设备的送料传动组里，这类参数的直齿轮因为加工成本低、互换性强、装配维护简单，被大量选型使用。建模过程中严格遵循渐开线齿形的生成逻辑，齿顶高、齿根高、齿厚等参数均符合通用机械传动的标准规范，齿根处做了标准圆角过渡，避免应力集中导致的齿根断裂风险，

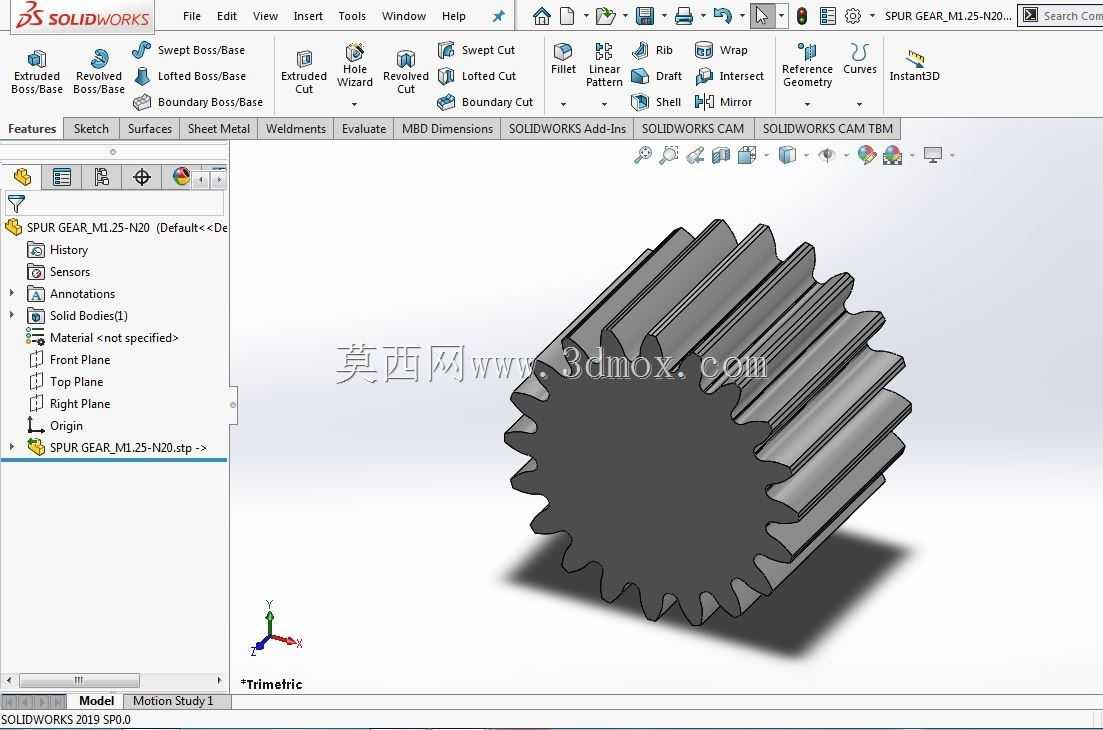

　　齿面的建模精度满足后续工程图导出、数控加工编程或者3D打印样件验证的需求，结构设计人员在选型时，可以直接根据实际安装空间调整轮毂长度、内孔尺寸、键槽规格，不需要重新绘制齿形部分，能大幅缩短传动结构的设计周期。需要注意的是，这类直齿轮因为啮合重合度相对斜齿轮更小，高速传动场景下的噪声会更明显，更适合线速度不超过3m/s的中低速传动场景，选型搭配时要根据传递扭矩核算齿面接触强度与齿根弯曲强度，保证长期运行的可靠性。
