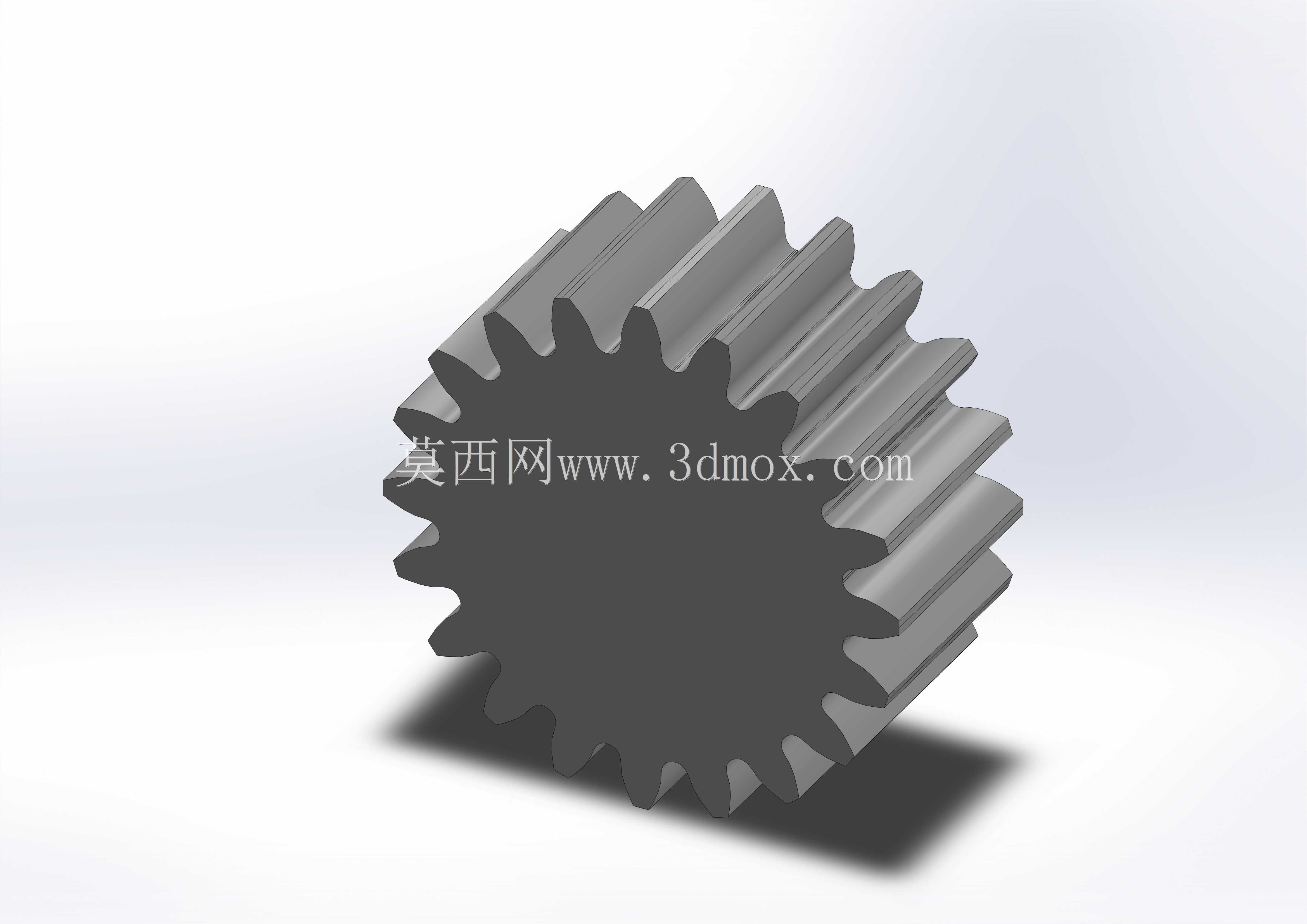

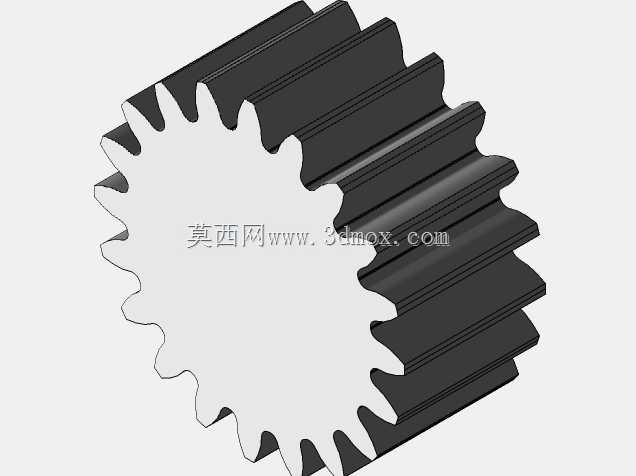

模数2齿数20压力角20度直齿圆柱齿轮

　　这款直齿圆柱齿轮在常规中小功率传动场景中适配性极强，常见于小型输送线的动力传递单元、台式工装的进给传动组、小型减速机的首级传动级，也可作为仪器仪表内部调节机构的传动构件，承担定速比旋转运动与扭矩的传递作用，工作过程中无轴向分力，支撑结构的受力设计更简单，装配调整的难度也低于斜齿类齿轮。从设计逻辑来看，该齿轮采用模数2、齿数20、压力角20度的标准参数组合，属于机械传动领域应用最广泛的基准齿形制，齿廓为标准渐开线，齿顶高、齿根高均按标准规范取值，既保证了啮合过程中的重合度满足平稳传动要求，也避免了齿数过少带来的根切问题，无需额外进行齿廓修形即可满足常规工况下的传动需求，加工时可直接采用标准滚刀、插齿刀完成切削，无需定制特殊刀具，

　　加工成本与周期都更可控。外形与安装边界方面，齿轮整体为等外径圆柱结构，轮齿沿圆周均匀分布，齿宽方向尺寸规整，中心可根据实际安装需求设计为光孔、键槽孔或者花键孔适配不同的轴系连接方式，安装时仅需保证齿轮轴线与配对齿轮轴线的平行度满足公差要求，轴向定位通过轴肩或者挡圈即可完成，不需要额外的导向支撑结构。实际使用中，这类直齿轮的传动效率可达98%以上，在润滑条件良好的场景下长期运行磨损量极小，日常维护仅需定期补充润滑脂即可，适合转速不超过1500rpm、载荷平稳的开式或者半开式传动场景，设计选型时可直接根据传动比、中心距要求配对同模数的其他齿数齿轮，不需要重新校核齿形参数，能大幅缩短结构设计的周期。建模过程中严格遵循渐开线齿廓的生成逻辑，

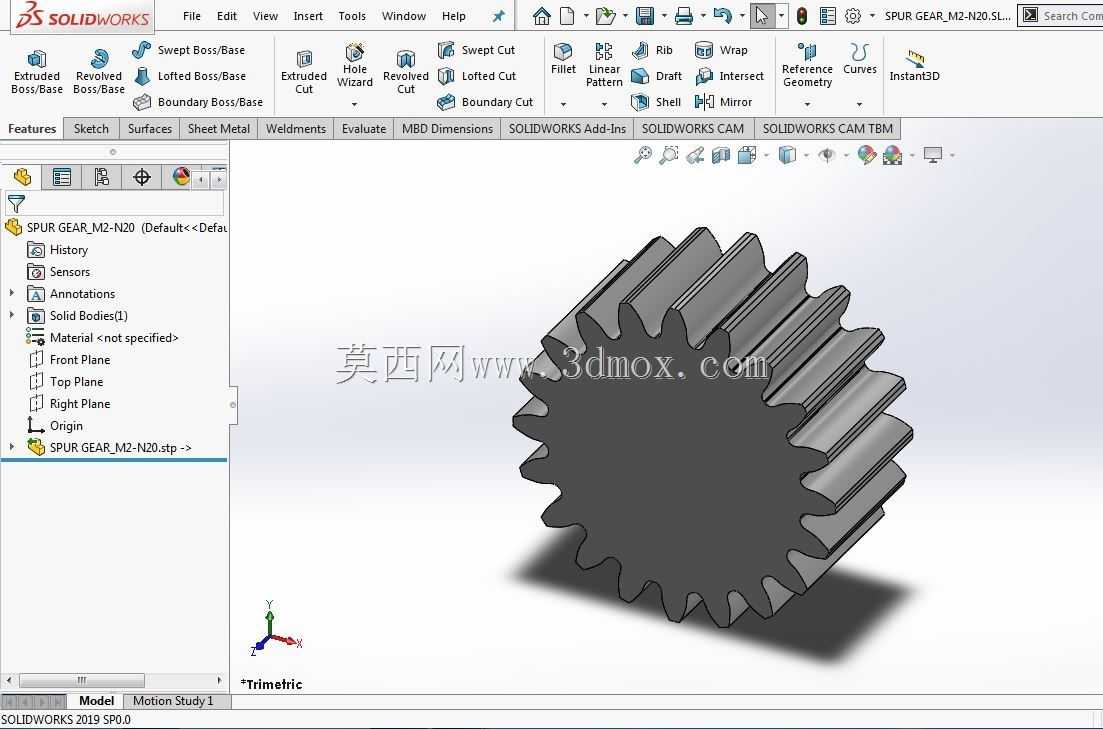

　　齿面过渡圆角、齿根圆弧都按加工工艺要求做了还原，不存在建模导致的齿形干涉问题，可直接用于装配干涉检查、运动仿真验证，也能导出工程图用于后续的加工生产环节，对于刚接触齿轮传动设计的从业者来说，也可作为标准齿形的参考样例，理解直齿轮的参数对应关系与建模逻辑。
