传感器配套带键槽阶梯输出轴结构

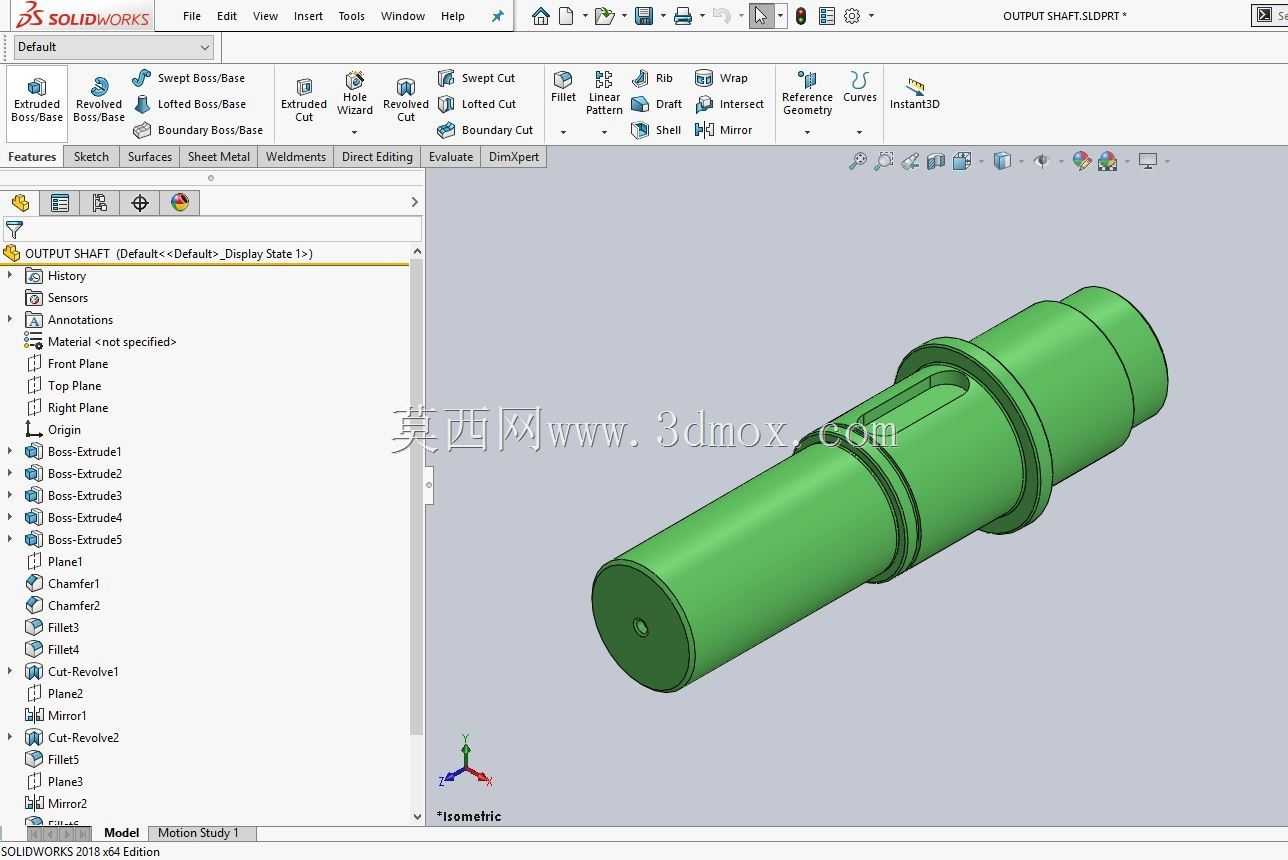

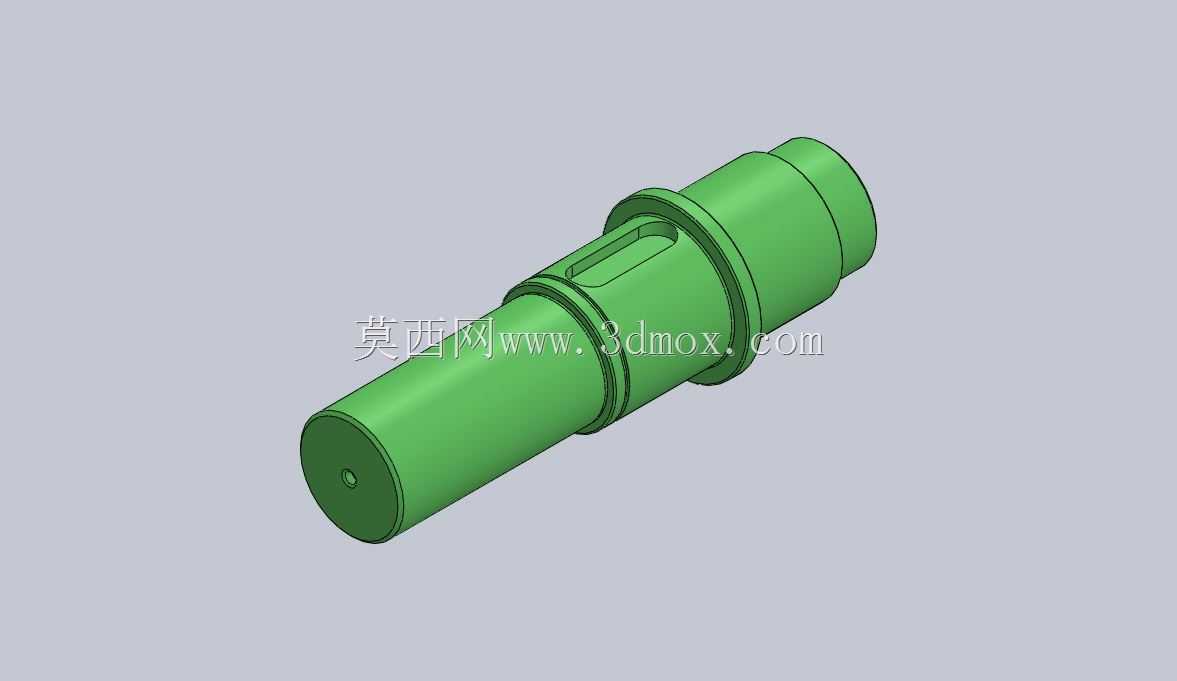

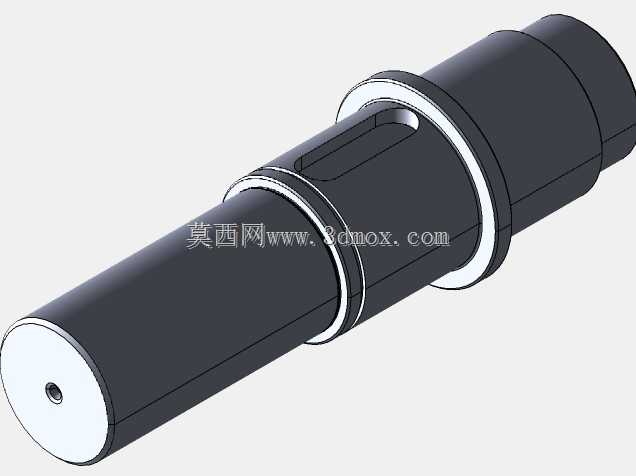

　　这款阶梯式输出轴主要适配传感检测类设备的动力传递环节，在工业传感测量装置、精密传动检测工位中承担扭矩输出、运动同步的核心作用，可将驱动端的旋转运动精准传递至传感检测执行端，保证检测过程中转速、转角传递的同轴度与稳定性，避免因轴系窜动影响传感器的测量精度。从结构设计来看，整体采用多段阶梯式构型，不同轴段的直径差经过受力核算，既满足不同位置的装配定位需求，也兼顾了轴体自身的抗弯、抗扭刚度，避免长期交变载荷下出现形变疲劳。轴身开设的键槽为标准平键安装位，可与配套传动轮、联轴节形成周向固定，传递额定扭矩时不会出现相对打滑，键槽的位置与深度经过公差匹配设计，装配后键的顶面与轮毂键槽底部留有合理间隙，侧面则为过渡配合，保证传动过程中受力均匀，

　　减少键侧的磨损速率。轴的两端轴段分别对应驱动端与负载端的安装位，其中一端的中心孔为工艺定位孔，在轴类加工时可作为顶尖定位基准，保证各轴段的同轴度公差控制在合理范围内，装配时也可作为辅助定位基准，方便与轴承、端盖的同轴对齐。安装边界方面，各阶梯轴段的轴肩位置均为装配定位面，轴肩的高度与过渡圆角经过匹配设计，既可以对配套轴承、隔套进行轴向限位，也能避免应力集中导致的轴肩断裂风险，过渡圆角的尺寸适配常规标准轴承的安装倒角，不会出现装配干涉问题。在实际设备应用中，这类轴通常搭配深沟球轴承做径向支撑，两端通过轴用挡圈或者锁紧螺母实现轴向固定，安装时需要保证键槽与传动件键槽的对齐精度，压装过程避免直接敲击轴颈配合面，

　　防止配合面出现磕碰损伤影响装配精度。轴体的各段表面粗糙度根据配合需求做了区分，轴承安装位、传动件安装位的粗糙度要求更高，非配合面则做常规表面处理，在满足使用性能的前提下控制加工成本。这类轴的设计没有冗余结构，所有构型都服务于传动与装配需求，没有多余的装饰性特征，完全从工程实用角度出发，各尺寸公差都适配常规标准传动件的选型范围，不需要额外定制非标配件即可完成整轴的装配调试，适合中小载荷、精密传动的传感检测设备使用，日常维护时只需定期检查配合位的磨损情况、键的连接松紧度，即可保证长期稳定运行。
