高精度重载传动斜齿轮结构设计

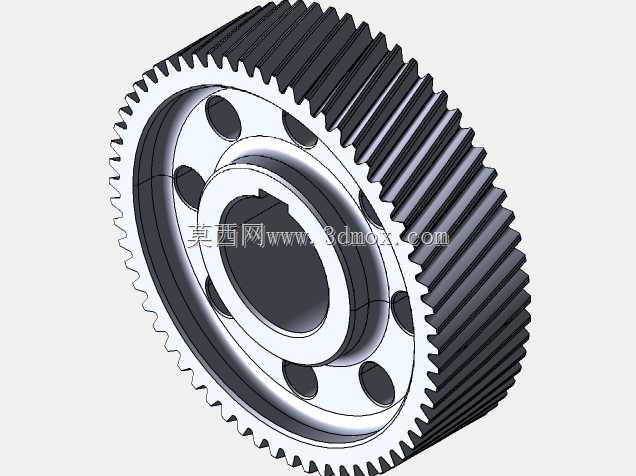

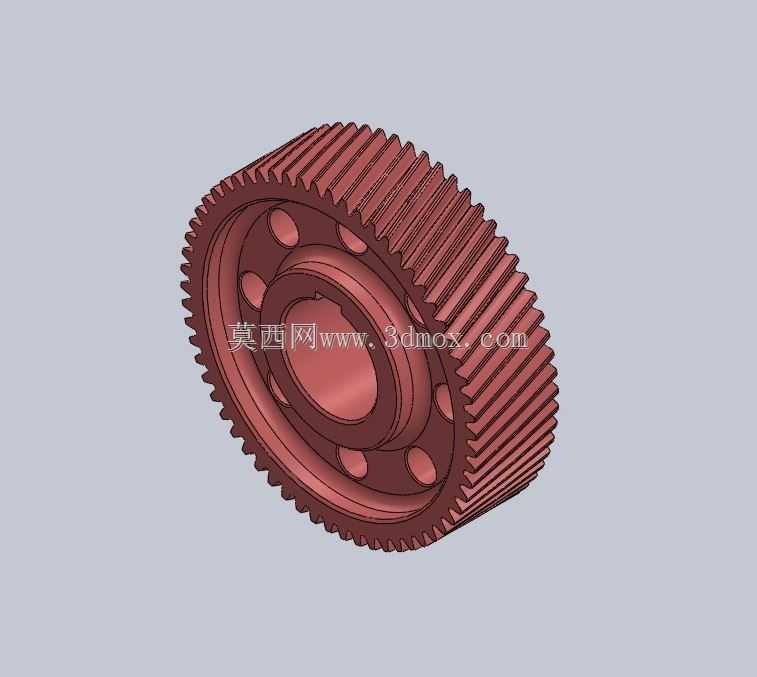

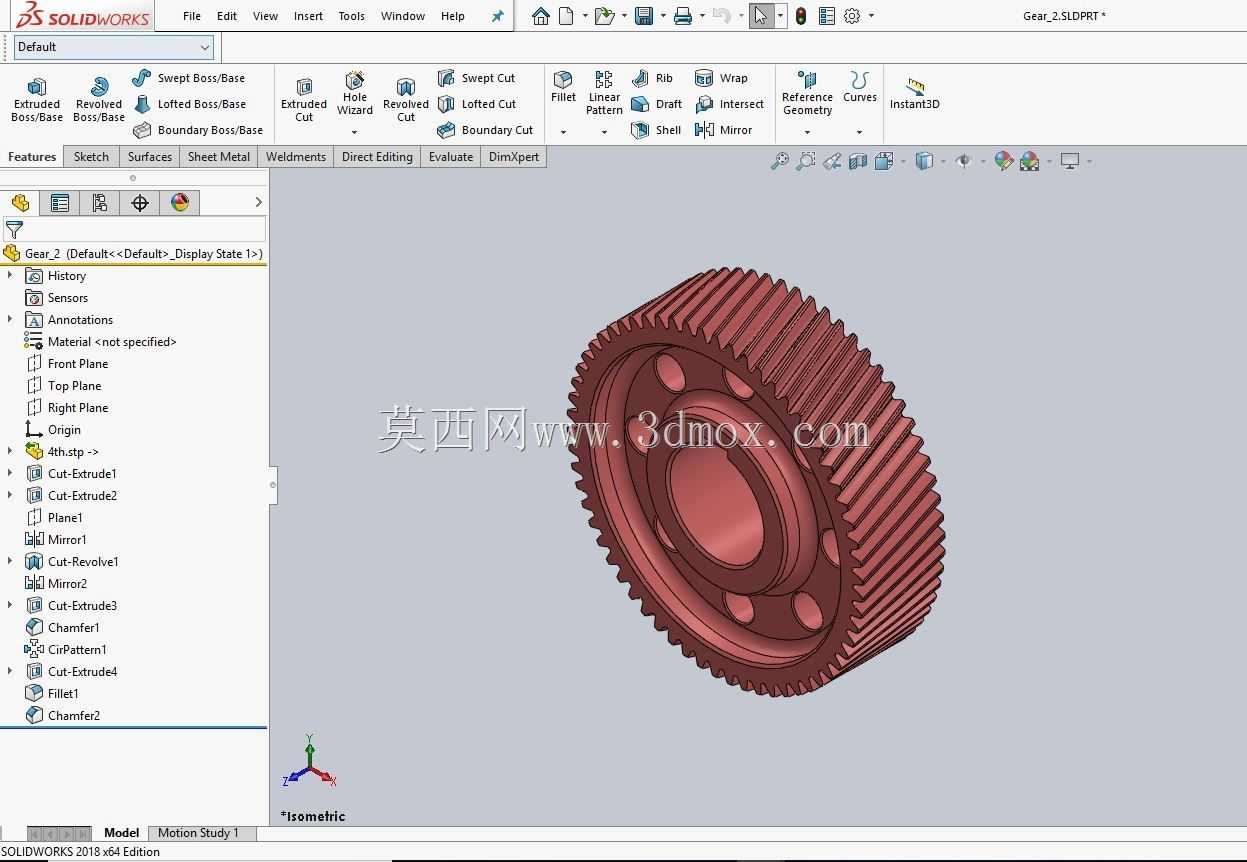

　　这款斜齿轮主要应用于重载工况下的平行轴传动场景，常见于工业减速机、重型输送设备、机床主轴传动箱以及工程机械的动力传递单元中，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从一端逐步接触过渡到全齿宽啮合，能有效降低传动冲击与运行噪音，在中高速、大扭矩传递场景下的稳定性表现更突出。从结构设计来看，该齿轮采用辐板式带减重孔的结构形式，轮毂部分设置了适配花键或平键连接的内孔结构，可直接与传动轴实现周向固定，传递额定扭矩的同时避免轮孔与轴面出现相对滑移；轮缘部分的齿向按照设计螺旋角加工，啮合重合度远高于同参数直齿轮，单齿承受的瞬时载荷更低，能有效延长轮齿的疲劳寿命。设计过程中需要严格控制齿向螺旋角的加工公差，螺旋角偏差过大会导致啮合时出现偏载，

　　加剧齿面局部磨损，同时齿宽方向的加工精度需要匹配安装轴的平行度公差，避免轮齿一端出现应力集中。齿面参数经过匹配计算，齿顶圆、齿根圆的尺寸公差按照对应精度等级管控，齿根部分做了圆角过渡处理，可降低应力集中系数，避免交变载荷下出现齿根断裂的失效形式。辐板上均匀分布的圆形减重孔，在不影响轮体整体结构强度的前提下，有效降低了齿轮自身的转动惯量，减少设备启动、换向过程中的惯性冲击，同时减重孔也可作为拆装时的工艺孔位，方便检修过程中的齿轮拆卸与对位。安装时需要注意齿轮的轴向定位，通过轴肩与挡圈配合限制轴向窜动量，保证全齿宽参与啮合，同时啮合侧隙需要调整到合理区间，既要补偿热膨胀带来的尺寸变化，也要避免侧隙过大导致正反转切换时出现回程冲击。日常运行中，该斜齿轮需要配合对应的润滑方式，浸油润滑或喷油润滑均可在齿面形成稳定油膜，降低齿面磨损与胶合失效的概率，适配闭式传动箱内的长期运行工况，能稳定传递动力，保障整套传动系统的运行可靠性。
