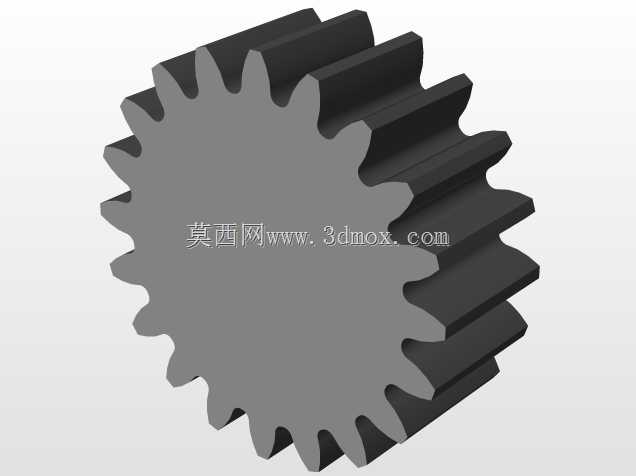

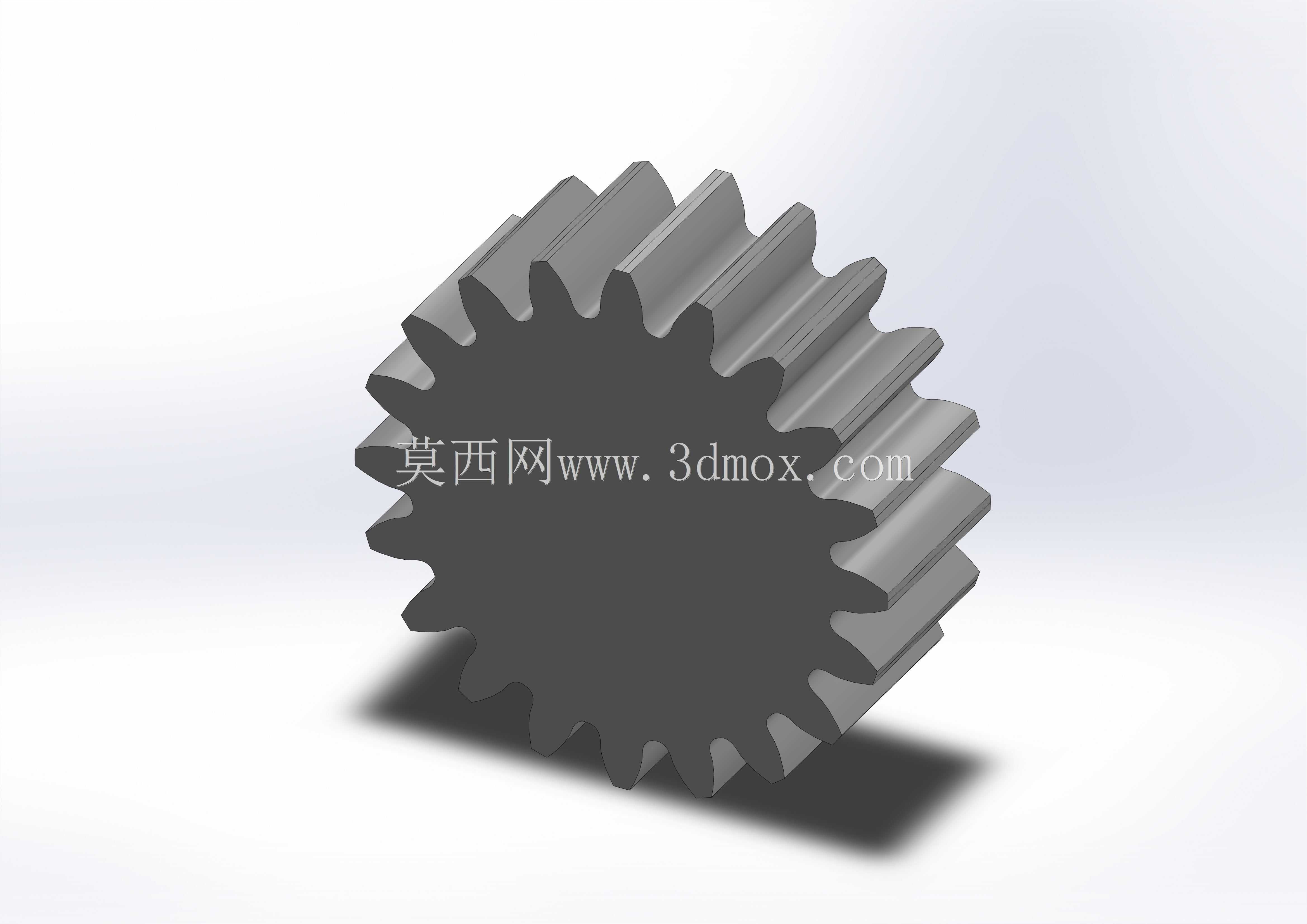

模数2.5齿数20标准直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础传动元件，在各类需要定传动比动力传递的场景中都能见到它的身影，从小型精密仪器的进给机构，到中型输送设备的动力传输单元，再到普通机床的主轴传动链路，这类参数的直齿轮都能凭借稳定的传动表现适配工况需求。从实际使用场景来看，这类直齿轮常被用于平行轴之间的回转运动传递，相比斜齿轮它不存在轴向分力，安装时不需要额外设置承受轴向载荷的轴承组，能简化支撑结构的设计复杂度，尤其适合轴向安装空间受限、对支撑结构成本控制较严格的传动场合，在轻工机械、小型自动化输送线、普通机床进给箱、农用机械的传动箱内都有大量同参数齿轮的应用案例。

　　设计层面上，这款齿轮采用标准压力角20度的齿形设计，齿廓为标准渐开线，加工时可采用滚齿、插齿等常规齿轮加工工艺完成，不需要特殊定制刀具，能有效降低加工制造成本，也便于后期维护更换。齿宽的设定兼顾了传动承载能力与结构紧凑性，既保证啮合过程中齿面接触面积足够，能传递额定扭矩，又不会因为齿宽过大导致齿轮副啮合时出现偏载问题，适配常规的中低速、中等载荷传动工况。从安装边界来看，齿轮的内孔、轮毂尺寸都按照通用传动安装规范设计，可直接与对应直径的传动轴配合，通过平键实现周向固定，轮毂端面的尺寸也适配常规的轴端挡圈安装空间，不需要额外修改周边的支撑结构就能完成装配。

　　在实际传动过程中，这款直齿轮的啮合为线接触形式，传动效率较高，正常润滑条件下传动效率可达98%以上，定传动比的特性能保证动力输入输出的转速比稳定，不会出现滑差，适合对传动比精度有一定要求的场合。需要注意的是，这类直齿轮运行时的啮合冲击相比斜齿轮略大，更适合转速不超过1500转每分的中低速工况，安装时需要严格保证两啮合齿轮的轴线平行度，否则会加剧齿面的不均匀磨损，缩短使用寿命。建模过程中严格遵循渐开线齿形的生成逻辑，齿顶高、齿根高都按照标准模数设定，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂问题，齿向公差、齿形公差都按照通用级齿轮的精度等级设定，能满足大部分常规工业场景的使用需求，不需要额外做齿形修形就能直接用于常规传动链路的设计选型参考。
