机加工用重型台虎钳结构三维设计

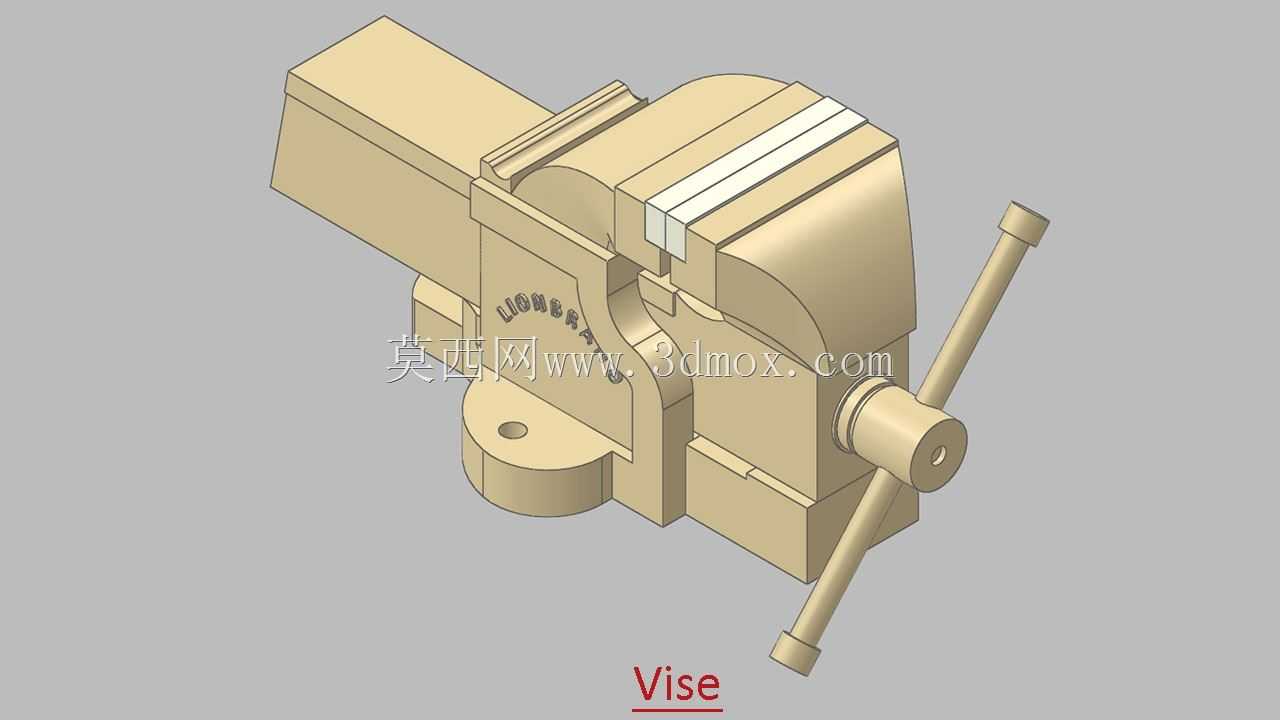

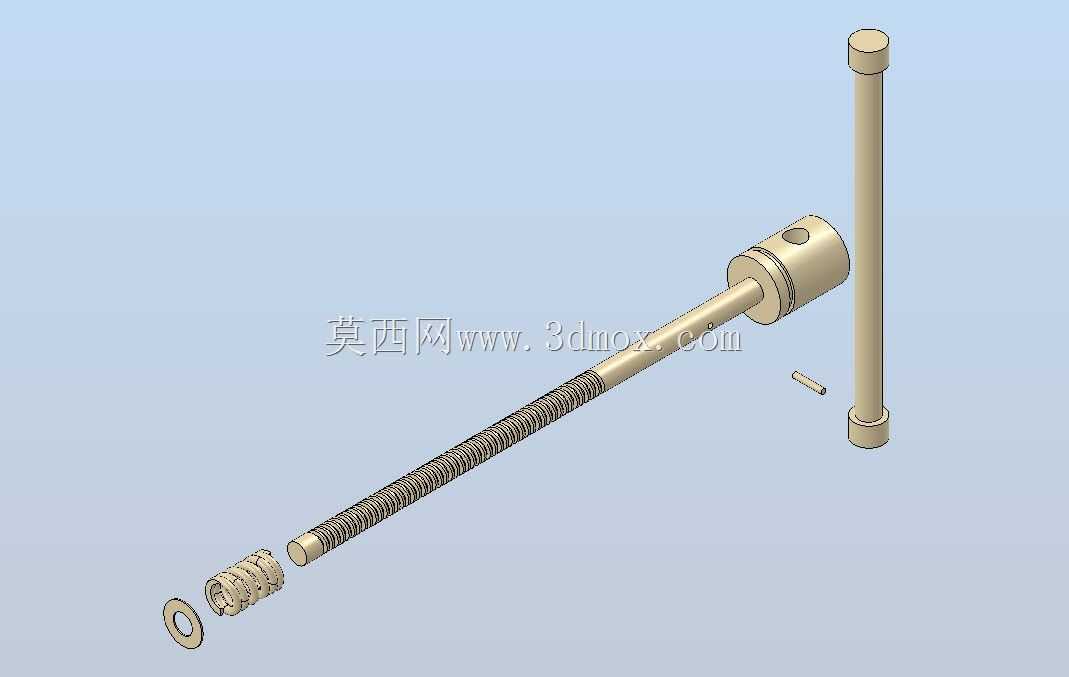

　　这款台虎钳是钳工工位、机加工装夹场景下的核心通用工装，日常用于铣削、钻孔、锉修、装配等工序中固定工件，避免加工过程中工件位移导致的尺寸超差、加工振纹甚至安全隐患，是车间工位、维修站点、金工实训场地必备的基础工装。从结构设计来看，整体采用固定钳身+活动钳身的经典布局，固定钳身底部设置带安装孔的底座，可通过螺栓锁紧在钳工工作台台面，安装边界适配常规宽度的木质或钢制钳工台，底座预留的安装孔位可兼容M10-M12规格的紧固螺栓，安装后整体重心落在底座中心区域，大夹紧力工况下不会出现倾覆偏移。活动钳身通过梯形丝杠副实现进给，梯形螺纹具备自锁特性，夹紧后不会因加工振动出现松脱，丝杠端部配套的加长摇臂可放大输入扭矩，

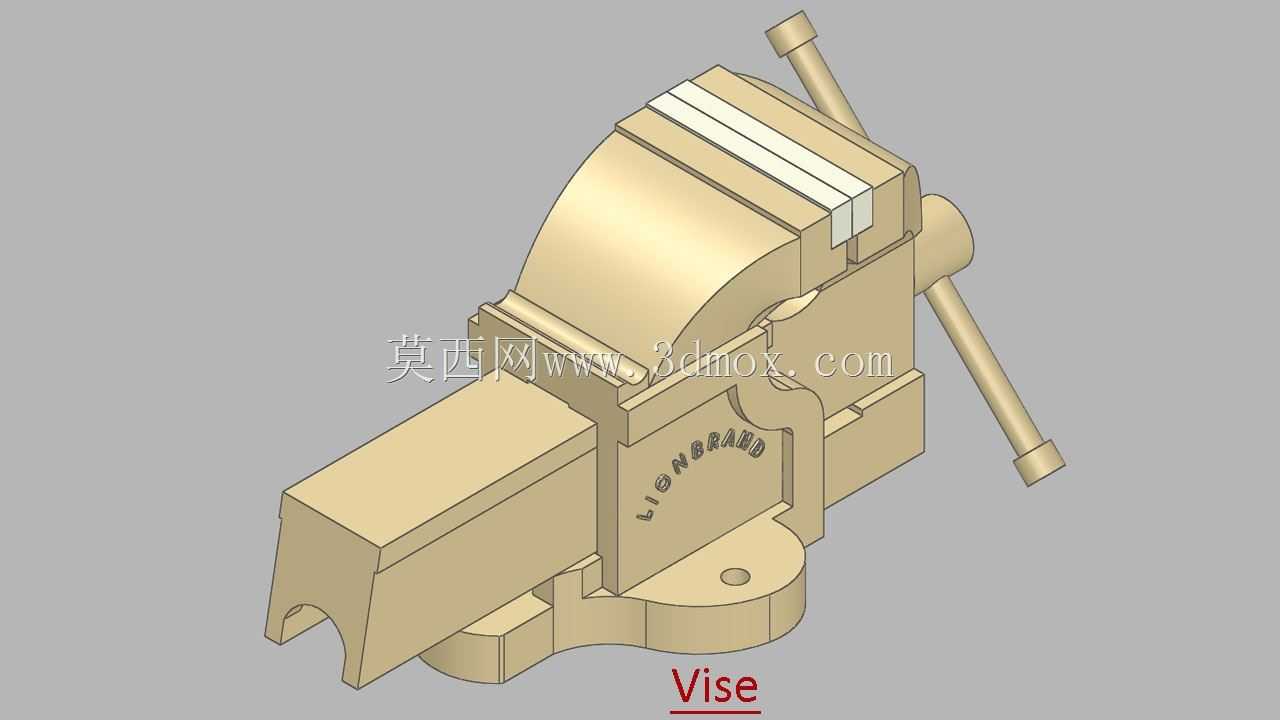

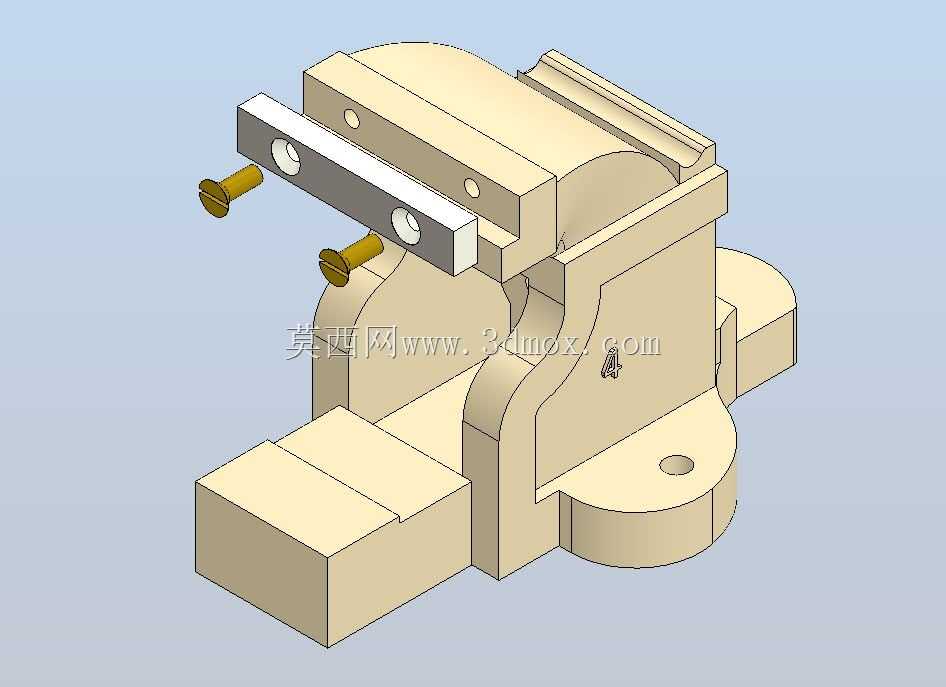

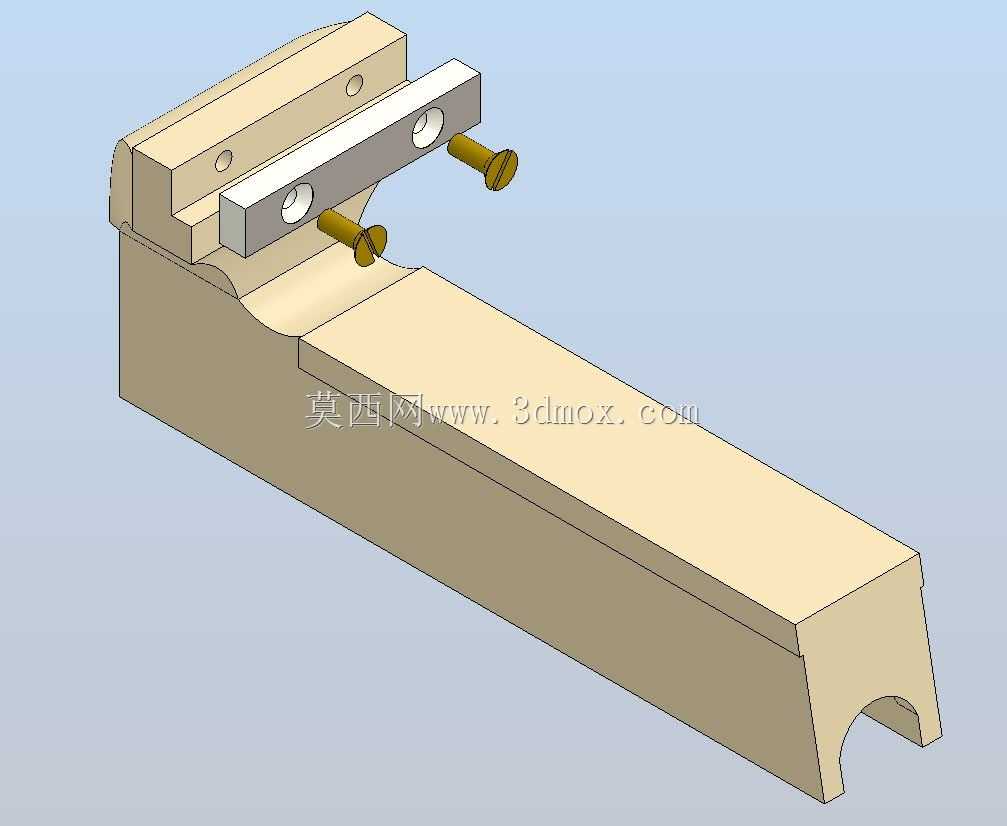

　　无需额外加力杆即可输出足够的夹紧力，适配黑色金属、有色金属甚至硬质非金属工件的装夹需求。钳口部位设计有可更换的齿形钳口板，通过沉头螺钉固定在钳身夹持面，齿形结构可增大与工件表面的摩擦力，避免大切削力下工件打滑，当钳口齿形磨损后可直接更换钳口板，无需整体更换钳身，大幅降低工装维护成本。钳身中部设计有弧形砧面，可用于小型工件的矫形、敲击、铆接作业，拓展了单台虎钳的使用场景，无需额外配置小型铁砧即可完成轻量敲击作业。建模过程中完整还原了各部件的装配关系，丝杠与螺母的配合间隙、钳身导轨的滑动配合面、钳口板的安装沉孔、底座安装孔的位置度都按照实际加工公差做了对应设计，可直接用于工装结构验证、装配干涉检查，

　　也可作为金工教学中工装结构讲解的三维演示素材。从实际使用的角度出发，该结构的夹持行程覆盖常规小型零件的加工尺寸范围，钳身的回转结构（若配置转盘底座）可实现360度角度调整，方便操作人员调整工件加工角度，无需反复松脱底座安装螺栓即可调整装夹朝向，适配多工序加工时的视角调整需求。整体结构的壁厚设计充分考虑了铸造工艺要求，过渡圆角避免了应力集中，在大夹紧力下钳身不会出现开裂变形，长期使用的结构稳定性有充足保障。
