机加工快动式钻床平口夹持钳结构

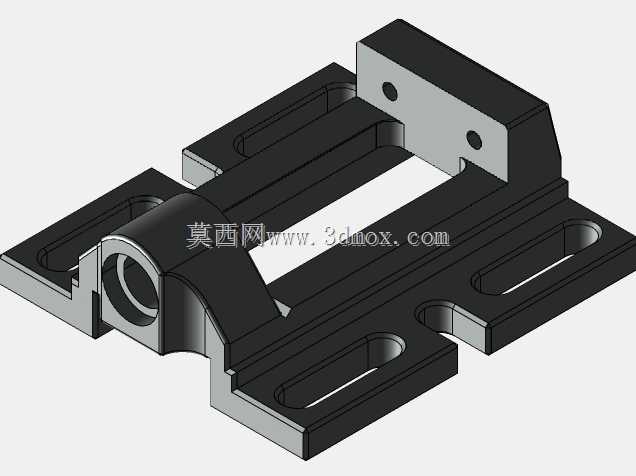

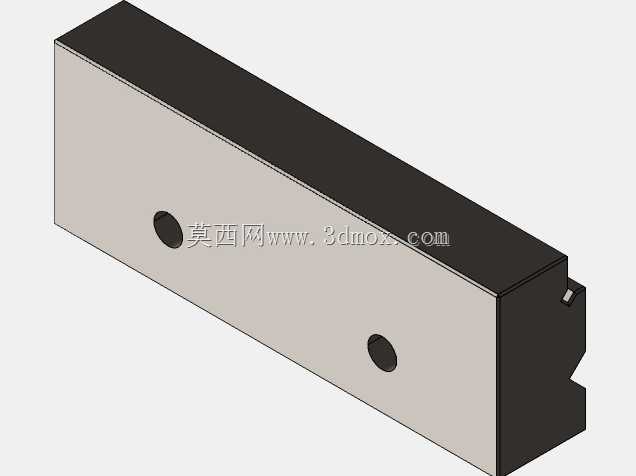

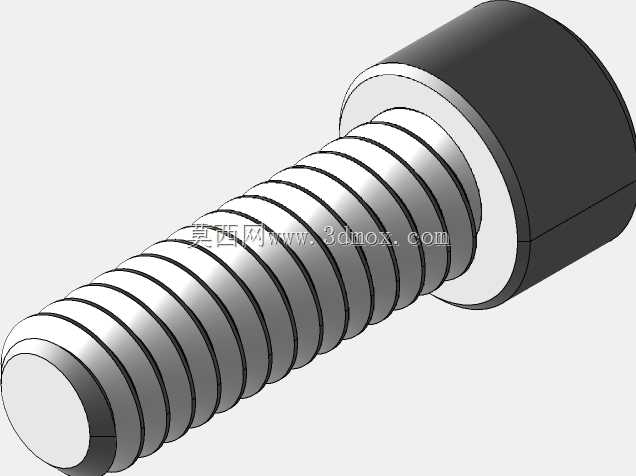

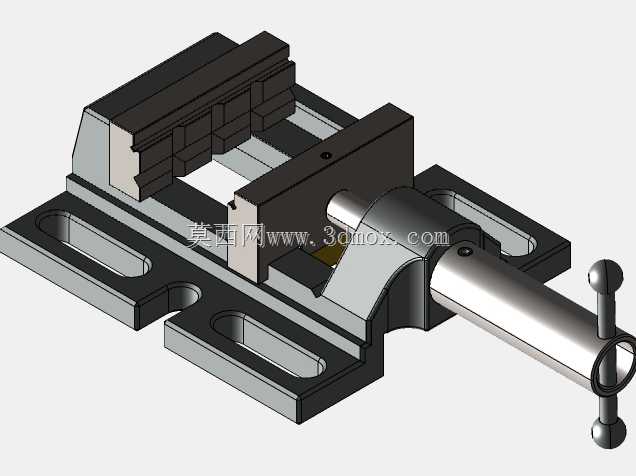

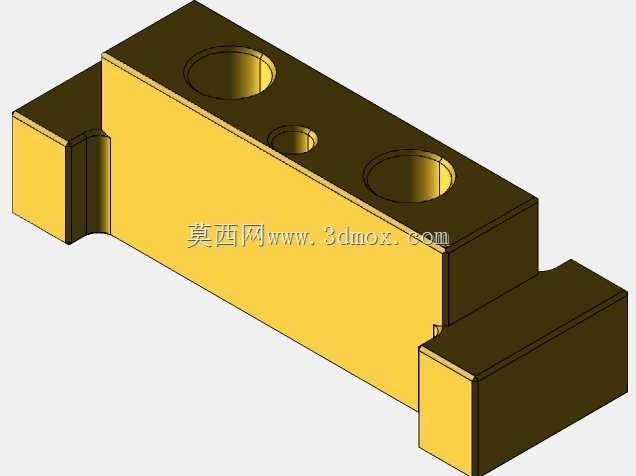

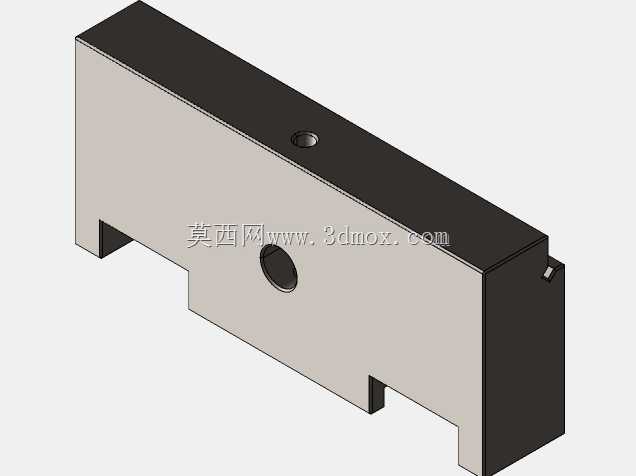

　　这款快动式平口钳是钻床、轻型铣床工位上最常用的夹持工装，日常小型零件钻孔、铰孔、轻铣削工序里，它承担着工件定位与夹紧的核心作用，相比普通台虎钳，它的快动螺杆结构能大幅缩短工件装夹的辅助时间，在小批量多品种的机加工场景里实用性极强。从结构设计来看，钳体底座采用带长槽的安装耳结构，两条平行的安装长槽可以适配不同工作台的T型槽间距，安装时通过T型螺栓穿过长槽将钳体固定在机床工作台上，长槽的调节行程足够覆盖常规小型工件装夹的位置调整需求，底座整体采用加厚铸铁结构的设计思路，保证装夹时的刚性，避免钻削过程中钳体出现共振偏移。活动钳身与固定钳身的配合面采用精密研磨的导轨结构，保证钳口开合过程中无偏摆，钳口部位设计有可更换的齿形钳口板，

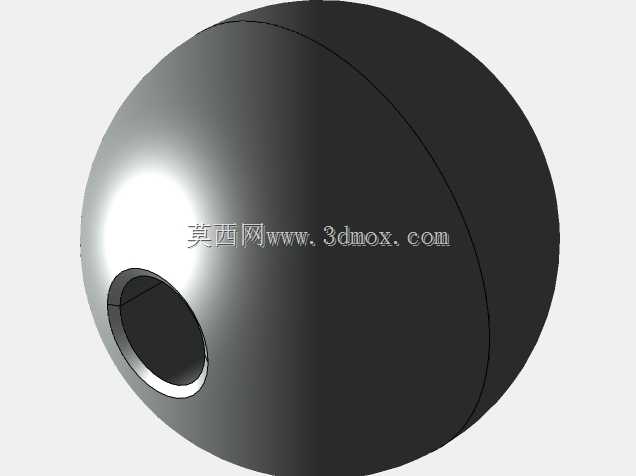

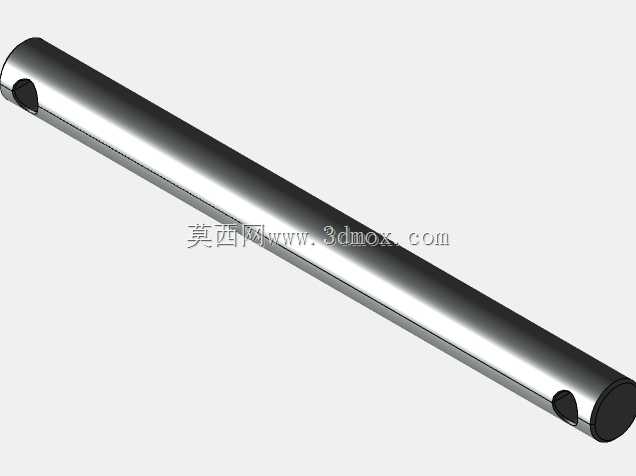

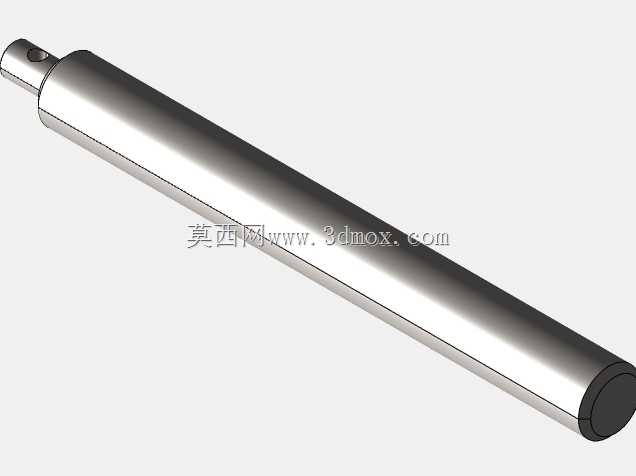

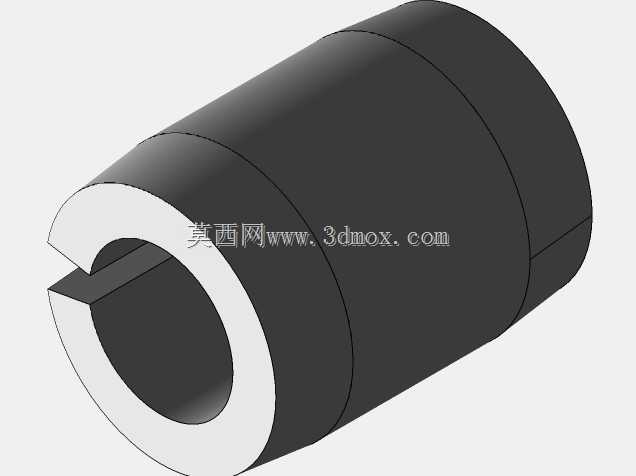

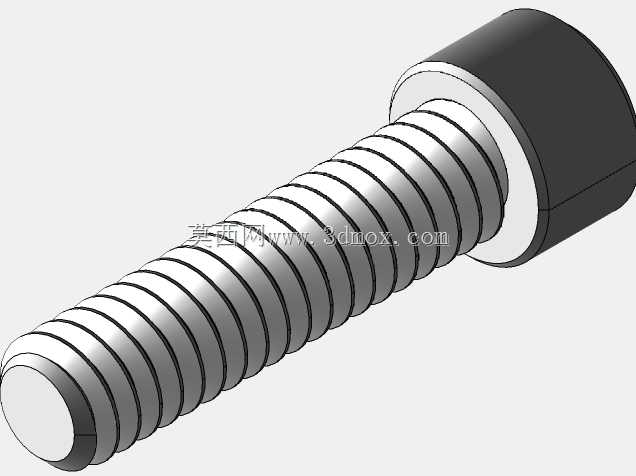

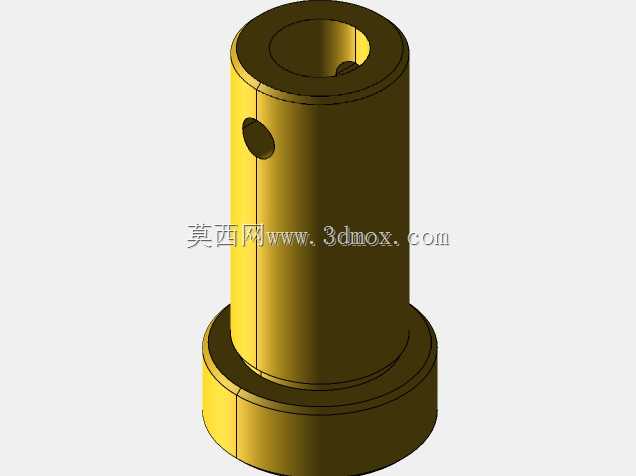

　　齿形结构可以增大与工件表面的摩擦力，夹持毛坯件时能有效防止工件受力打滑，钳口板通过沉头螺钉固定，磨损后可以快速更换，无需整体更换钳身，降低工装维护成本。夹紧机构采用带快退功能的丝杆结构，丝杆端部配转动摇柄，摇柄末端的球形握把符合人工机效，操作人员单手即可完成夹紧与松开操作，丝杆的导程设计兼顾了夹紧行程与夹紧力，空行程时可以快速推动活动钳身靠近工件，接近工件后转动摇柄即可施加足够的夹紧力，丝杆与活动钳身的连接部位采用防脱结构，避免活动钳身从钳体导轨上滑脱。固定钳身与底座为一体式铸造结构，整体应力经过时效处理，长期使用不易出现变形，钳身的开口行程可以覆盖大部分小型机加工零件的夹持尺寸，无论是方形毛坯、型材还是小型异形件，

　　都可以通过调整钳口位置实现稳定装夹。在安装边界上，钳体整体的底面为全平面加工，安装时与工作台面完全贴合，保证装夹的垂直度与平行度，安装耳的厚度经过校核，T型螺栓拧紧后不会出现安装耳变形的问题，钳身整体高度控制在合理范围，装夹工件后工件的加工面高度刚好适配钻床的主轴行程范围，无需额外加装垫高块即可完成大部分钻孔工序。日常使用中，丝杆部位需要定期加注润滑脂，保证开合顺畅，避免铁屑进入丝杆螺纹与导轨配合面，造成卡滞或者磨损，可更换钳口板的设计也让这款钳具可以适配不同的加工场景，比如更换平钳口板可以夹持精加工表面的工件，更换软钳口可以避免夹伤已加工的工件表面。
