机加工手动螺杆式台钳夹持工装结构

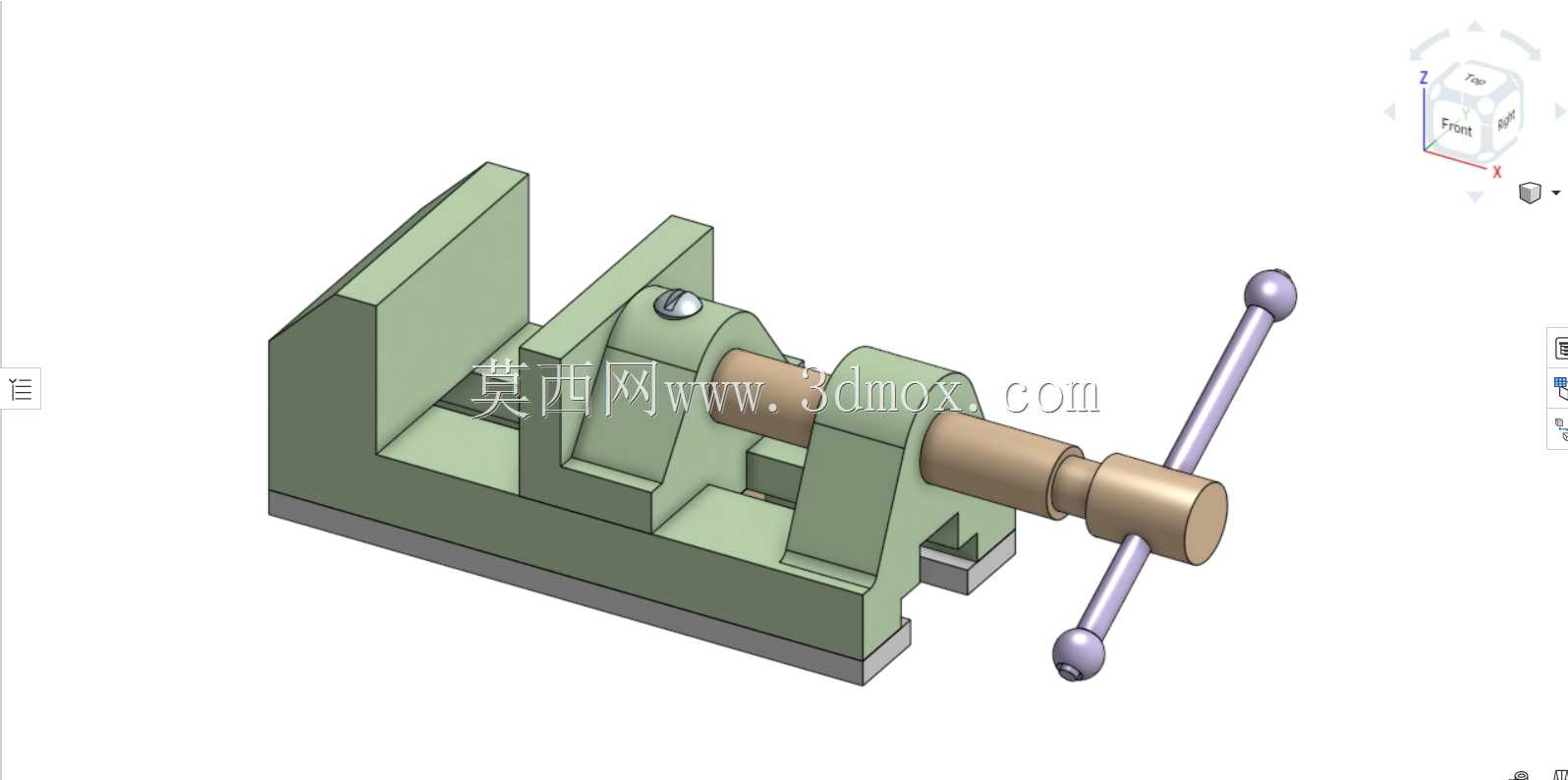

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类手动螺杆台钳是工位上最基础也最高频的夹持工装，不管是台式钻床的进给定位、小型铣床的工件粗装夹，还是钳工手工锉修、攻丝、打磨工序的工件固定，都能看到这类结构的应用。从功能逻辑上看，这套台钳依靠固定钳身与活动钳身的配合形成夹持面，通过螺杆副的螺旋传动实现活动钳身的直线进给，转动端部的手柄即可带动螺杆旋转，将回转运动转化为活动钳身的直线位移，逐步夹紧放置在两钳口之间的工件，螺杆的自锁特性可以保证夹持过程中不会因为切削反作用力出现松脱，无需额外的锁止结构就能维持稳定的夹持力。设计层面上，固定钳身采用一体化的L型铸造结构，底部预留了与工作台面连接的安装槽位，

　　可通过T型螺栓直接固定在标准钳工台或者机床工作台上，安装边界适配多数常规工位的台面尺寸，整体重心偏低，在承受较大的敲击、切削侧向力时不会出现倾覆。活动钳身与固定钳身的配合面采用燕尾槽导向结构，能保证活动钳身进给过程中不会出现上下翘曲或者左右偏摆，钳口位置预留了可更换的淬硬钳口板安装位，长期使用磨损后只需更换钳口板即可恢复夹持精度，无需整体更换台钳主体。手柄部分采用穿装式的圆钢摇把，两端做了球形封头，转动施力时不会硌手，同时可以根据需要调整摇把的穿入长度，需要大夹紧力时可以接长力臂，小行程快速调整时可以直接握持端部快速转动螺杆。两钳口的平行度在设计时控制在0.05mm以内，夹紧方形、矩形工件时可以保证贴合面均匀受力，

　　不会出现局部夹伤或者夹持歪斜的问题，针对小型薄壁零件的夹持，也可以在钳口处加装铜质或者铝质的软钳口垫片，避免夹伤工件表面。整体结构没有复杂的液压、气动元件，纯机械传动的结构可靠性极高，日常维护只需要定期在螺杆螺纹、燕尾导向面涂抹润滑脂即可，在无外接动力源的维修工位、野外临时加工作业场景下，这类纯手动台钳的适配性远高于动力驱动的夹持工装，能够覆盖从几毫米的小型电子结构件到百余毫米的小型机械零件的夹持需求，夹持行程可以覆盖常规小型零件的装夹尺寸范围，开口度满足多数日常作业的工件尺寸要求。
