内燃机用活塞连杆组件结构设计

项目分类:发动机 发布时间:2022-03-28 ID:601498
  • 内燃机用活塞连杆组件结构设计
  • 内燃机用活塞连杆组件结构设计
  • 内燃机用活塞连杆组件结构设计
  • 内燃机用活塞连杆组件结构设计
  • 内燃机用活塞连杆组件结构设计
  • 内燃机用活塞连杆组件结构设计
  • 内燃机用活塞连杆组件结构设计

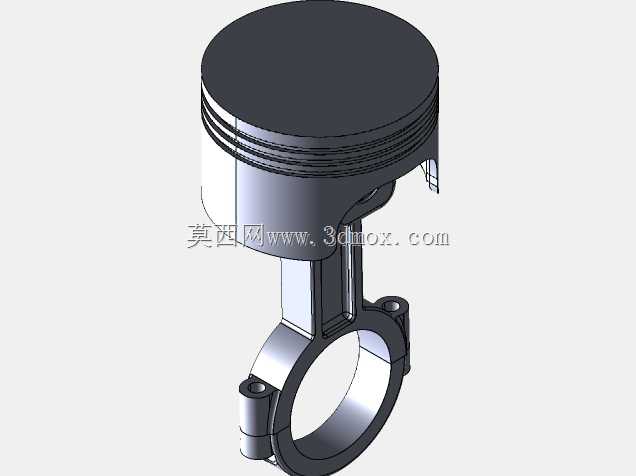

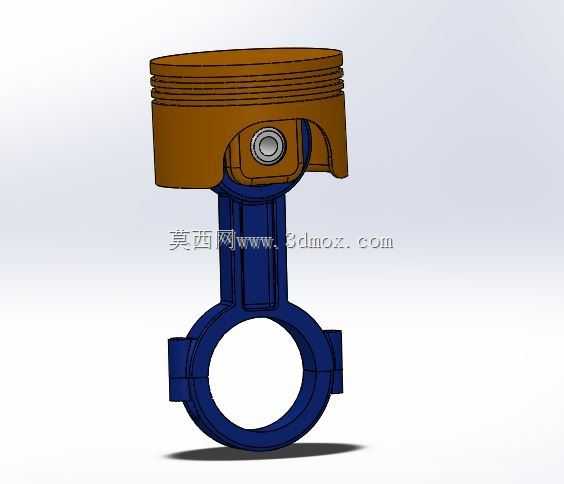

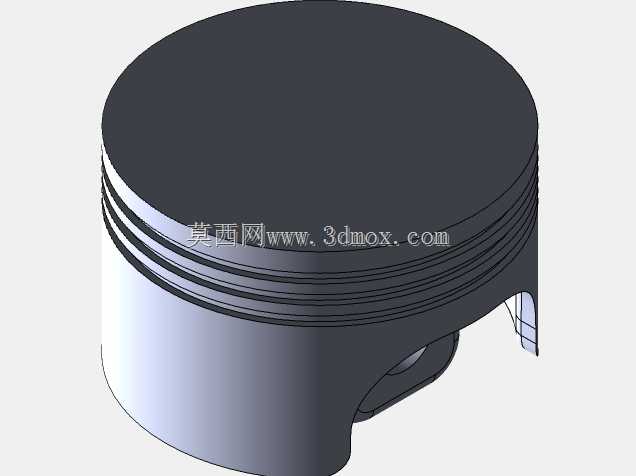

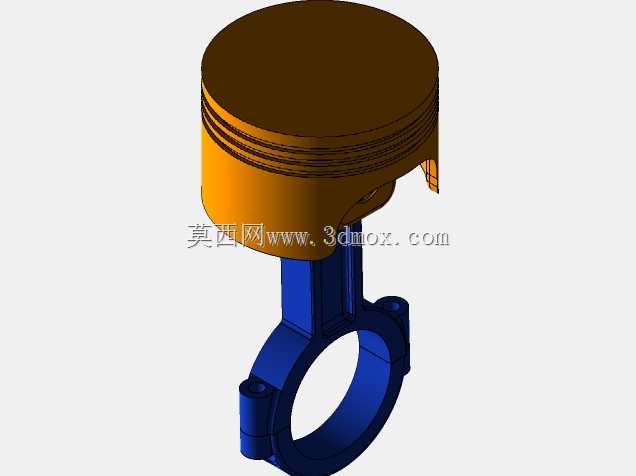

  这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分,直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用,广泛适配于小排量四冲程汽油机、通用小型柴油机等内燃动力设备,在乘用车动力总成、小型工程机械动力单元、农用机械动力源等场景中都是不可或缺的核心运动部件。从结构设计逻辑来看,活塞头部设置了多道环槽,分别用于安装气环与油环,气环负责密封燃烧室内的高压燃气,避免燃气窜入曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油损耗;活塞销座部位做了加厚加强处理,通过活塞销实现活塞与连杆小头的铰接,销孔内部设计有卡环槽,用于安装限位卡环,避免活塞销在工作过程中出现轴向窜动刮伤气缸壁。

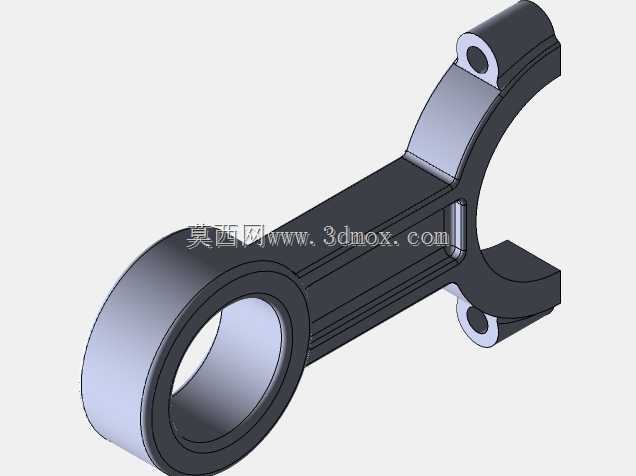

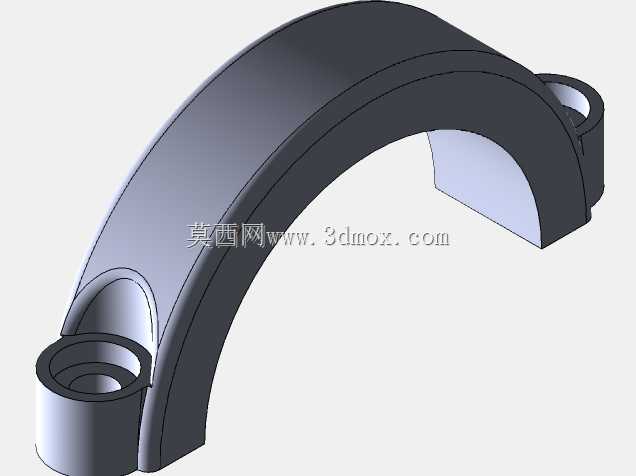

  连杆部分采用了工字形截面的杆身设计,这种截面形式能够在保证连杆整体强度与刚度的前提下,尽可能降低连杆自身的往复运动质量,减少内燃机高速运转时的惯性力载荷,降低曲轴系的振动水平;连杆大头采用剖分式结构,配套轴瓦安装位,能够直接与曲轴的连杆轴颈配合,剖分面的定位结构设计可以保证连杆盖安装时的位置精度,避免装配错位造成轴颈偏磨。在安装边界层面,活塞的外径尺寸与对应气缸的内径采用基孔制间隙配合,配合间隙严格控制在合理范围内,既保证活塞受热膨胀后不会在气缸内出现卡滞,又不会因为间隙过大造成密封性能下降、敲缸异响等问题;连杆的中心距尺寸直接决定了内燃机的压缩比与活塞行程,设计时需要与曲轴的曲柄半径参数严格匹配,

  同时连杆小头的衬套内径与活塞销外径、连杆大头的轴瓦内径与曲轴连杆轴颈外径都需要满足对应的配合公差要求,保证运动副之间能够形成稳定的润滑油膜。实际工作过程中,活塞在气缸内做高速往复直线运动,通过连杆将作用力传递给曲轴,将直线运动转化为曲轴的旋转运动,整套组件需要承受交变的燃气压力、往复惯性力以及侧向力的作用,因此在结构过渡位置都做了圆角处理,避免应力集中造成部件疲劳损坏,活塞裙部设计有导向型面,能够在往复运动过程中承受侧向力,保证活塞运动姿态稳定,减少与气缸壁之间的偏磨。这套组件的三维结构完整还原了实际量产部件的所有细节特征,包括环槽的倒角、连杆杆身的拔模斜度、大头螺栓过孔的沉台结构、各部位的圆角过渡等,能够直接用于动力总成的结构干涉检查、运动仿真分析,也可以作为内燃机拆装教学的演示模型使用,帮助从业者直观理解曲柄连杆机构的运动原理与装配关系。
